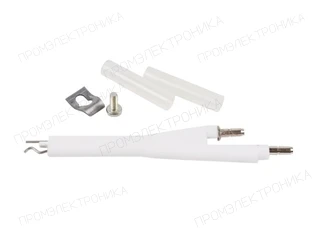

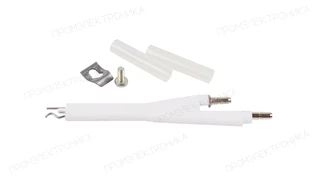

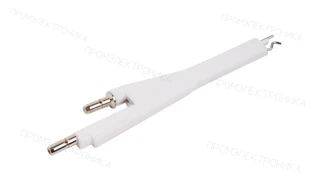

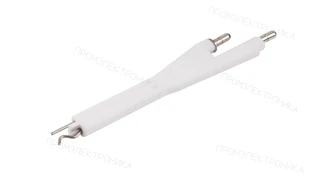

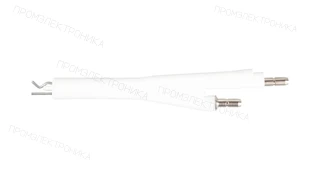

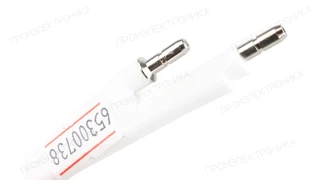

Блок электродов поджига Ecoflam 118 мм, 65300738
Блок электродов поджига Ecoflam 118 мм, 65300738, артикул 65300738. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.

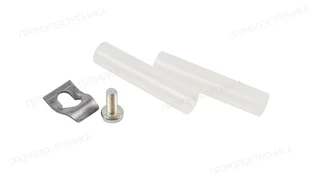

Комплектация: Блок электродов · Диаметр штекера: 4 мм · Назначение электрода: Поджига · Фиксированная изоляция: 97 x 19 x 5.8 мм · Точная длина электрода: 118 мм · Длина электрода: От 100 до 199,9 мм · Производитель электрода: Ecoflam · Размер стержня: ⌀1.2 x 10 мм
Описание
Блок электродов поджига Ecoflam 118 мм, 65300738: техническое описание
Блок электродов поджига Ecoflam 118 мм, 65300738 — электродный блок горелки. В данном исполнении изделие создаёт искровой промежуток для воспламенения топливовоздушной смеси при подаче высокого напряжения от трансформатора розжига. Тип по карточке: розжига.

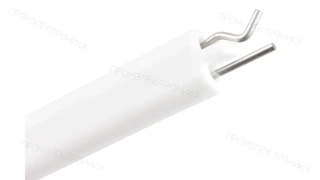

Геометрия электродного узла: общая длина — 118 мм; стержень — ⌀1.2 x 10 мм; фиксированная изоляция — 97 x 19 x 5.8 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
Подключение и фиксация: штекер — 4 мм. При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Ecoflam; артикул или обозначение — 65300738. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 65300076
- Elco
- 65300239
Применяемость
Артикул 65300738 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Позиция и исполнение |
|---|---|
| Ecoflam BLU 700.1 LN PAB |
Позиция: 24
|
| Ecoflam BLU 700.1 LN PRE |
Позиция: 24
|
| Ecoflam BLU 1000.1 LN PAB |
Позиция: 24
|
| Ecoflam BLU 1000.1 LN PR |
Позиция: 24
|
| Ecoflam BLU 1000.1 LN PRE |
Позиция: 24
|
| Ecoflam BLU 1000.1 PAB |
Позиция: 24
|
Свернуть список
| Модель и исполнение горелки | Позиция и исполнение |
|---|---|
| Ecoflam BLU 1000.1 PR |
Позиция: 24
|
| Ecoflam BLU 1000.1 PRE |
Позиция: 24
|
| Ecoflam BLU 1200.1 LN PAB |
Позиция: 24
|
| Ecoflam BLU 1200.1 LN PR |
Позиция: 24
|
| Ecoflam BLU 1200.1 LN PRE |
Позиция: 24
|
| Ecoflam BLU 1200.1 PAB |
Позиция: 24
|
| Ecoflam BLU 1200.1 PR |
Позиция: 24
|
| Ecoflam BLU 1200.1 PRE |
Позиция: 24
|
| Ecoflam BLU 1500.1 LN PR |
Позиция: 24
|
| Ecoflam BLU 1500.1 LN PRE |
Позиция: 24
|
| Ecoflam BLU 1500.1 PAB |
Позиция: 24
|
| Ecoflam BLU 1700.1 LN PRE |
Позиция: 24
|
| Ecoflam BLU 1700.1 PR |
Позиция: 24
|
| Ecoflam BLU 2000.1 LN PRE |
Позиция: 24
|
| Ecoflam BLU 2000.1 PR |
Позиция: 24
|
Перед заказом сверьте полное исполнение и заводской номер горелки, а также артикул детали.
В каких горелках применяется
Артикул 65300738 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CB-VG2.120 D E D3/4” RP3/4” KN
- Код оборудования
- 3836356
- Позиция на схеме
- 2130
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG2.120 D E D3/4” RP3/4” KL
- Код оборудования
- 3836357
- Позиция на схеме
- 2130
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG2.160 D E D3/4” RP3/4” KN
- Код оборудования
- 3836358
- Позиция на схеме
- 2130
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG2.160 D E D3/4” RP3/4” KL
- Код оборудования
- 3836359
- Позиция на схеме
- 2130
- Период оборудования
- с 07-2018 до -
- Узел горелки CH-G0431 - T1/KN
- Позиция на схеме
- 2140
- Узел горелки CH-G0431 - T2/KL
- Позиция на схеме
- 2140
- Узел горелки CH-G0432-T1/KN
- Код оборудования
- 3836496
- Позиция на схеме
- 2140
- Период оборудования
- с 03-2018 до -
- Узел горелки CH-G0432-T2/KL
- Код оборудования
- 3836497
- Позиция на схеме
- 2140
- Период оборудования
- с 03-2018 до -
- ELCO VG2.210 V D3/4"-RP3/4 " KN
- Позиция на схеме
- 2130
- ELCO VG2.210 V D3/4"-RP3/4" KL
- Позиция на схеме
- 2130
- ELCO VG2.210 V D332-3/4"-RP3/4" KN
- Позиция на схеме
- 2130
- ELCO VG2.210 V D332 - 3/4"-RP3/4" KL
- Позиция на схеме
- 2130
- ELCO VG2.210 V D1"1/4-RP1"1/4 KN
- Позиция на схеме
- 2130
- ELCO VG2.210 V D1"1/4-RP1"1/4 KL
- Позиция на схеме
- 2130
- Узел горелки CH-G0531 - T1/KN
- Позиция на схеме
- 2040
- Узел горелки CH-G0531 - T2/KL
- Позиция на схеме
- 2040
- Ecoflam BLU 1500.1 LN PR
- Позиция на схеме
- 24
- Узел горелки CH-G0431-T1/KN
- Код оборудования
- 3832059
- Позиция на схеме
- 2140
- Период оборудования
- с 06-2008 до -
- Узел горелки CH-G0431-T2/KL
- Код оборудования
- 3832060
- Позиция на схеме
- 2140
- Период оборудования
- с 09-2008 до -
- Узел горелки CH-G0531-T1/KN
- Код оборудования
- 3832009
- Позиция на схеме
- 2040
- Период оборудования
- с 06-2008 до -
- Узел горелки CH-G0531-T2/KL
- Код оборудования
- 3833178
- Позиция на схеме
- 2040
- Период оборудования
- с 01-2010 до -
- Ecoflam BLU 700.1 LN PAB
- Позиция на схеме
- 24
- Ecoflam BLU 1000.1 LN PAB
- Позиция на схеме
- 24
- Ecoflam BLU 1000.1 PAB
- Позиция на схеме
- 24
- Ecoflam BLU 1200.1 LN PAB
- Позиция на схеме
- 24
- Узел горелки CB-VG2.120 DP E D332 - 3/4” RP3/4” KN
- Код оборудования
- 3836364
- Позиция на схеме
- 2130
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG2.120 DP E D332 - 3/4” RP3/4” KL
- Код оборудования
- 3836365
- Позиция на схеме
- 2130
- Период оборудования
- с 09-2018 до -
- Узел горелки CB-VG2.120 DP E D333-3/4” RP3/4” KN
- Код оборудования
- 3836366
- Позиция на схеме
- 2130
- Период оборудования
- с 09-2018 до -
- Узел горелки CB-VG2.120 DP E D333-3/4” RP3/4” KL
- Код оборудования
- 3836367
- Позиция на схеме
- 2130
- Период оборудования
- с 09-2018 до -
- Узел горелки CB-VG2.160 DP E D345-3/4” RP3/4” KN
- Код оборудования
- 3836368
- Позиция на схеме
- 2130
- Период оборудования
- с 09-2018 до -
- Узел горелки CB-VG2.160 DP E D345-3/4” RP3/4” KL
- Код оборудования
- 3836369
- Позиция на схеме
- 2130
- Период оборудования
- с 09-2018 до -
- Узел горелки CB-VG2.160 DP E D347-3/4” RP3/4” KN
- Код оборудования
- 3836370
- Позиция на схеме
- 2130
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG2.160 DP E D347-3/4” RP3/4” KL
- Код оборудования
- 3836371
- Позиция на схеме
- 2130
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 2.140 E D3/4” RP3/4” KN
- Код оборудования
- 3836349
- Позиция на схеме
- 2130
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG 2.140 E D3/4” RP3/4” KL
- Код оборудования
- 3836350
- Позиция на схеме
- 2130
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.40 E H3/8” RP1/2” KN
- Код оборудования
- 3836546
- Позиция на схеме
- 0170
- Исполнение
- 2P
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG1.40 E H3/8” RP1/2” /TC KN
- Код оборудования
- 3836346
- Позиция на схеме
- 0170
- Исполнение
- 2P
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.40 E H3/8” RP1/2” KL
- Код оборудования
- 3836547
- Позиция на схеме
- 0170
- Исполнение
- 2P
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG1.40 E H3/8” RP1/2” /TC KL
- Код оборудования
- 3836506
- Позиция на схеме
- 0170
- Исполнение
- 2P
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG1.55 E H3/8” RP1/2” KN
- Код оборудования
- 3836548
- Позиция на схеме
- 0170
- Исполнение
- 2P
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG1.55 E H3/8” RP1/2” /TC KN
- Код оборудования
- 3836347
- Позиция на схеме
- 0170
- Исполнение
- 2P
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.55 E H3/8” RP1/2” KL
- Код оборудования
- 3836549
- Позиция на схеме
- 0170
- Исполнение
- 2P
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.55 E H3/8” RP1/2” /TC KL
- Код оборудования
- 3836517
- Позиция на схеме
- 0170
- Исполнение
- 2P
- Период оборудования
- с 07-2018 до -
- Узел горелки CB-VG1.105 E D3/4” RP3/4” KN
- Код оборудования
- 3836569
- Позиция на схеме
- 0170
- Исполнение
- 2P
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.105 E D3/4” RP3/4” /TC KN
- Код оборудования
- 3836348
- Позиция на схеме
- 0170
- Исполнение
- 2P
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.105 E D3/4” RP3/4” KL
- Код оборудования
- 3836570
- Позиция на схеме
- 0170
- Исполнение
- 2P
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG1.105 E D3/4” RP3/4” /TC KL
- Код оборудования
- 3836518
- Позиция на схеме
- 0170
- Исполнение
- 2P
- Период оборудования
- с 06-2018 до -
- Узел горелки CB-VG2.120 d3/4"-Rp3/4" KN 60H
- Позиция на схеме
- 2130
- Узел горелки CB-VG2.140 D3/4"-RP3/4" KN
- Позиция на схеме
- 2130
- Узел горелки CB-VG2.140 D3/4"-RP3/4" KN 60HZ
- Позиция на схеме
- 2130
- Узел горелки CB-VG2.140 D3/4"-RP3/4" KL
- Позиция на схеме
- 2130
- Узел горелки CB-VG2.140 D3/4”-RP3/4” KL 60HZ
- Код оборудования
- 3836243
- Позиция на схеме
- 2130
- Период оборудования
- с 11-2017 до -
- Узел горелки CB-VG2.140 D1"1/4-RP1"1/4 KN
- Позиция на схеме
- 2130
- Узел горелки CB-VG2.140 D1"1/4-RP1"1/4 KL
- Позиция на схеме
- 2130
- Узел горелки CB-VG2.200 D3/4"-RP3/4" KN
- Позиция на схеме
- 2130
- Узел горелки CB-VG2.200 d3/4"-RP3/4" KN 60H
- Позиция на схеме
- 2130
- Узел горелки CB-VG2.200 D3/4"-RP3/4" KL
- Позиция на схеме
- 2130
- Узел горелки CB-VG2.200 d3/4"-RP3/4" KL 60H
- Позиция на схеме
- 2130
- Узел горелки CB-VG2.200 D1"1/4-RP1"1/4 KN
- Позиция на схеме
- 2130
- Узел горелки CB-VG2.200 d1"1/4-RP1"1/4 KN 60H
- Позиция на схеме
- 2130
- Узел горелки CB-VG2.200 D1"1/4-RP1"1/4 KL
- Позиция на схеме
- 2130
- Узел горелки CB-VG2.200 d1"1/4-RP1"1/4 KL 60H
- Позиция на схеме
- 2130
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.1
- Тип электрода
- розжига
- Длина электрода
- 118 мм
- Диаметр штекера
- 4 мм
- Размер фиксированной изоляции
- 97 x 19 x 5.8 мм
- Размер стержня
- ⌀1.2 x 10 мм
- Единица продажи
- шт
- Артикул производителя
- 65300738
