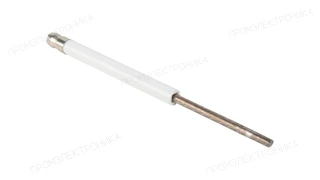

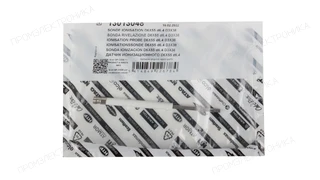

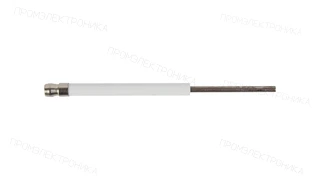

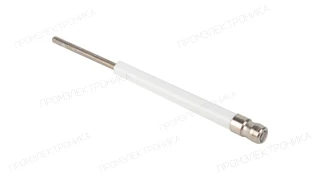

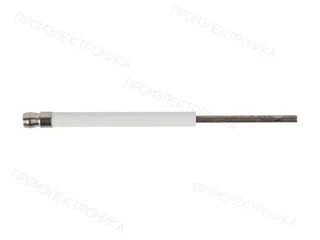

Электрод ионизации Elco 104 мм, 13013048
Электрод ионизации Elco 104 мм, 13013048, артикул 13013048. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Отдельный электрод · Назначение электрода: Ионизации · Фиксированная изоляция: ⌀6 x 55 мм · Точная длина электрода: 104 мм · Длина электрода: От 100 до 199,9 мм · Производитель электрода: ELCO · Размер стержня: ⌀3 x 38 мм
Описание
Электрод ионизации Elco 104 мм, 13013048: техническое описание
Электрод ионизации Elco 104 мм, 13013048 — электрод горелки. В данном исполнении изделие передаёт автомату горения ток ионизации, по которому подтверждается наличие пламени. Тип по карточке: ионизации.
Геометрия электродного узла: общая длина — 104 мм; стержень — ⌀3 x 38 мм; фиксированная изоляция — ⌀6 x 55 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13013048. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 13013069
- Elco
- 212615
- Elco
- 262316
Применяемость
Артикул 13013048 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EG 01B.25 F15 |
Электрод ионизации Ø6.2X55 Ø3
Позиция на схеме: 31
|
| Elco EG 01B.25 R15 |
Электрод ионизации Ø6.2X55 Ø3
Позиция на схеме: 31
|
| Elco EG 01B.50 F15 |
Электрод ионизации Ø6.2X55 Ø3
Позиция на схеме: 31
|
| Elco EG 01B.50 R15 |
Электрод ионизации Ø6.2X55 Ø3
Позиция на схеме: 31
|
| Elco EG 01B.75 F15 |
Электрод ионизации Ø6.2X55 Ø3
Позиция на схеме: 31
|
| Elco EG 01B.75 R20 |
Электрод ионизации Ø6.2X55 Ø3
Позиция на схеме: 31
|
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Тип электрода
- ионизации
- Длина электрода
- 104 мм
- Размер фиксированной изоляции
- ⌀6 x 55 мм
- Размер стержня
- ⌀3 x 38 мм
- Единица продажи
- шт
- Артикул производителя
- 13013048
