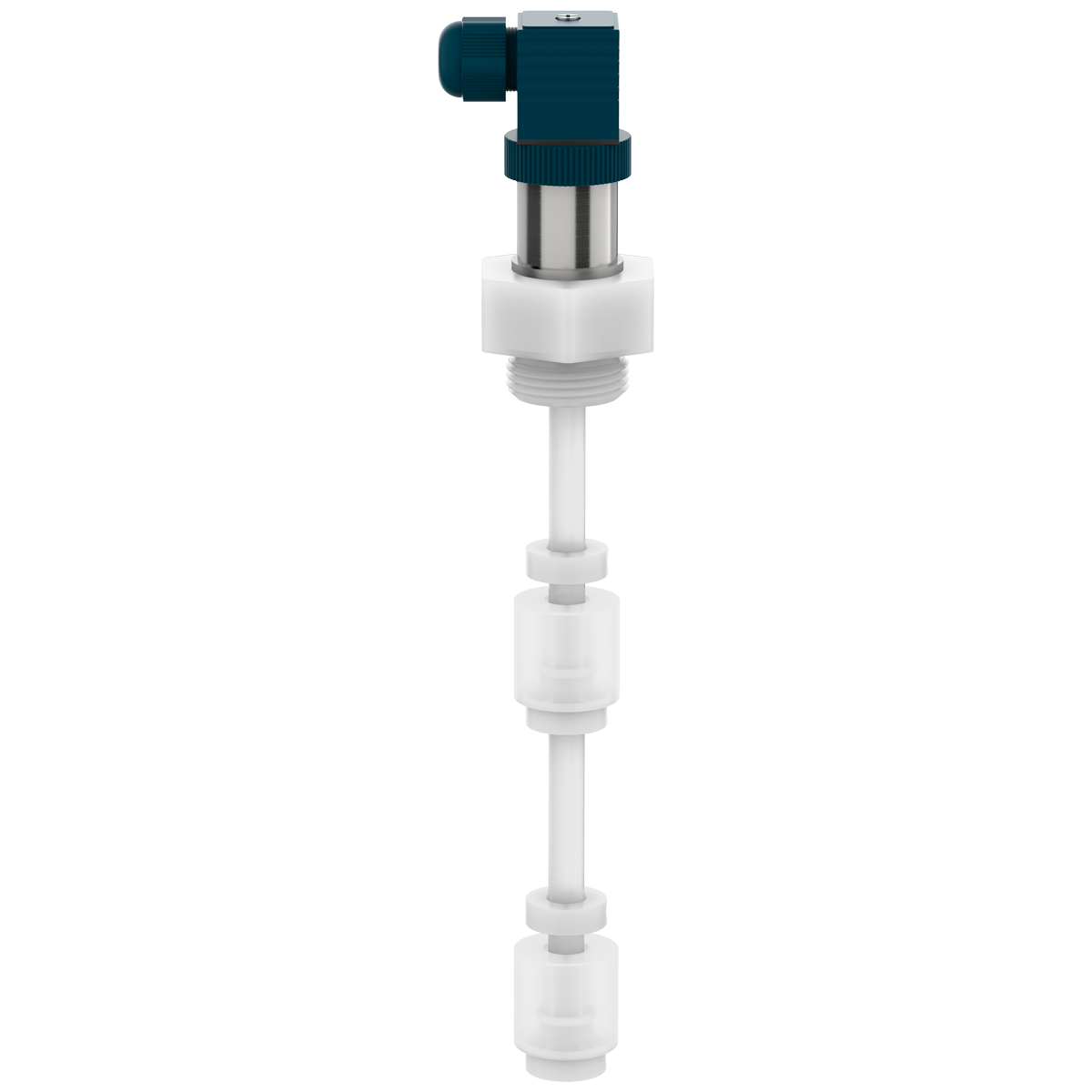

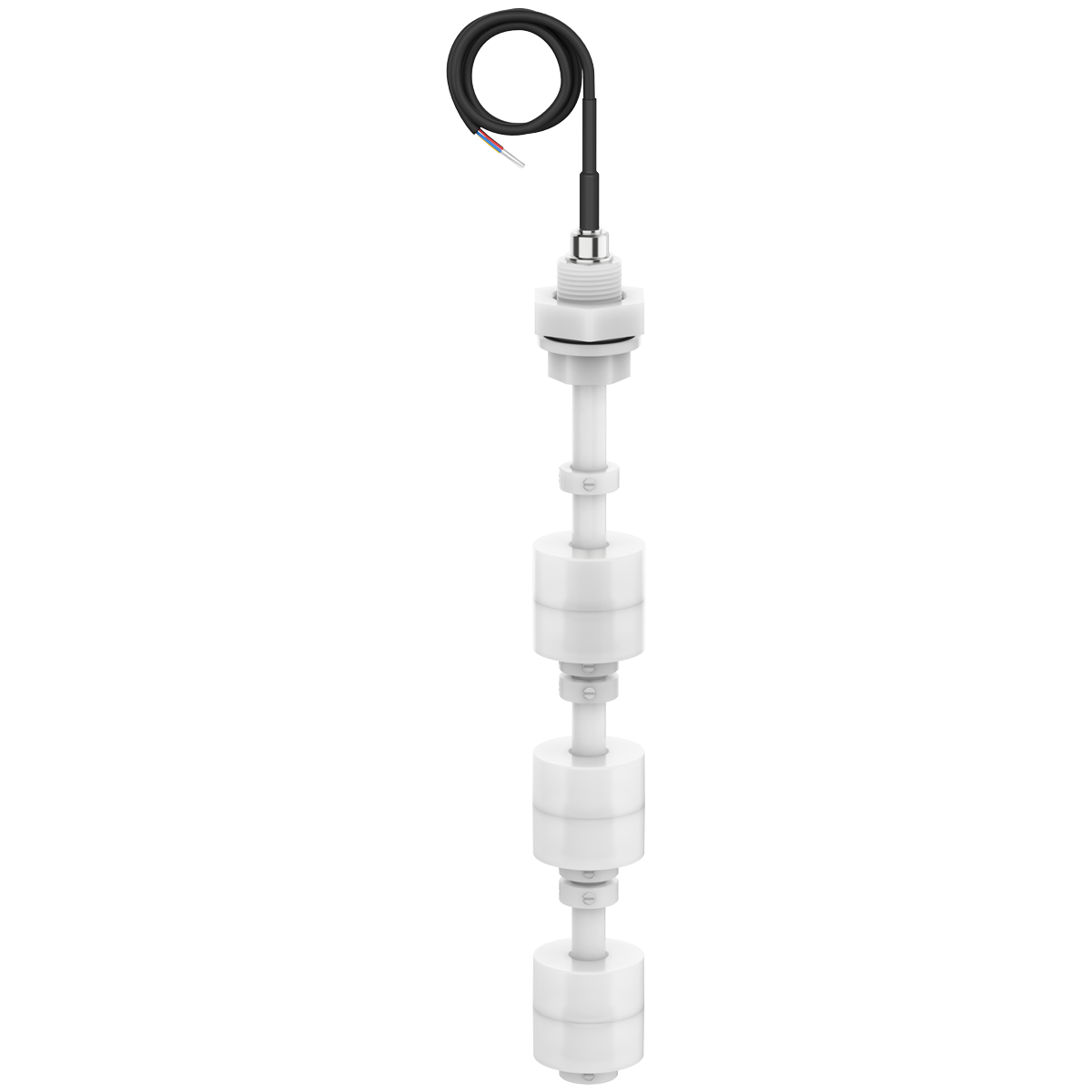

ПДУ-П поплавковый сигнализатор уровня для химически агрессивных средУвеличить ↗

Изображения модели и серии. Внешний вид зависит от исполнения.

ОВЕН

ПДУ-П поплавковый сигнализатор уровня для химически агрессивных сред

Поплавковый ОВЕН ПДУ-П сигнализирует уровень химически агрессивной жидкости замыканием или размыканием геркона. Доступен контроль нескольких отметок, если среда совместима с указанными изготовителем полимерными и уплотнительными материалами.

от 5 413 ₽
Выбрать исполнение · 199Документация ↓

Подобрать исполнение

Найдено 199 из 199
Сбросить
СравнитьАртикулЦенаПодбор
ПДУ-П.1.50.М16-15 413 ₽
ПДУ-П.1.50.К.М16-15 413 ₽
ПДУ-П.1.50.М16-107 421 ₽
ПДУ-П.1.50.К.М16-107 421 ₽
ПДУ-П.1.50.М16-35 860 ₽
ПДУ-П.1.50.М16-8023 039 ₽
ПДУ-П.1.50.М16-5016 345 ₽
ПДУ-П.1.50.М16-11029 733 ₽
ПДУ-П.1.50.К.М16-209 652 ₽
ПДУ-П.1.50.М16-2510 767 ₽
ПДУ-П.1.50.М16-10027 502 ₽
ПДУ-П.1.50.К.М16-56 305 ₽
ПДУ-П.1.50.К.М16-6519 693 ₽
ПДУ-П.1.50.М16-12031 964 ₽
ПДУ-П.1.50.М16-158 537 ₽
ПДУ-П.1.50.К.М16-76 752 ₽
ПДУ-П.1.50.К.М16-7521 924 ₽
ПДУ-П.1.50.М16-6018 577 ₽
ПДУ-П.1.50.К.М16-35 860 ₽
ПДУ-П.1.50.М16-7020 809 ₽
ПДУ-П.1.50.К.М16-9526 386 ₽
ПДУ-П.1.50.М16-4014 114 ₽
ПДУ-П.1.50.К.М16-97 198 ₽
ПДУ-П.1.50.М16-97 198 ₽
ПДУ-П.1.50.К.М16-4014 114 ₽
ПДУ-П.1.50.К.М16-6018 577 ₽
ПДУ-П.1.50.М16-8524 155 ₽
ПДУ-П.1.50.К.М16-8524 155 ₽
ПДУ-П.1.50.М16-3011 883 ₽
ПДУ-П.1.50.М16-76 752 ₽
До четырёх исполнений
ПОМОЩЬ В ВЫБОРЕ

Что проверить перед заказом

Как проверить применимость ПДУ-П к химическому раствору?

Согласуйте совместимость среды с PVDF, PFA и FFKM. Затем выберите от одного до трёх уровней сигнализации, длину штока и процессное присоединение; общее назначение для агрессивных жидкостей не подтверждает стойкость к любому реагенту.

Нагрузка

Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.

Параметры для проверки: Коммутируемый ток; Максимальный коммутируемый ток (постоянный и переменный), не более.

Условия установки

Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.

Параметры для проверки: Степень защиты корпуса по ГОСТ 14254-2015.

Характеристики серии и модификаций

Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.

Наименование

Значение

ПДУ-П.1

ПДУ-П.2

ПДУ-П.3

ПДУ-П.1Н

ПДУ-П.2Н

Количество сигнализируемых уровней

1

2

3

1

2

Конструктивные параметры

Материалы, контактирующие с рабочей средой:

– материал штока датчика

PVDF (ПДУ-П.1.50.М16), PFA

PFA

– материал уплотнения

FFKM

FFKM

– материал штуцера, поплавка, ограничительного кольца

PVDF

PVDF

Подключение к АСУ ТП

Кабельный вывод AWG24*

Разъём DIN 43650 А

Степень защиты корпуса по ГОСТ 14254-2015

IP65

IP68 (погружная часть)

Характеристики надежности

Средняя наработка на отказ, не менее

1×106 срабатываний

Средний срок службы, не менее

8 лет

*Длина кабеля от 1 до 120 м. (указывается при заказе).

Электрические характеристики датчика

Наименование

Значение

ПДУ-П.1.М16-Г

ПДУ-П.1.М26×1,5-Г

ПДУ-П.2.М26×1,5-Г

ПДУ-П.1Н.G1

ПДУ-П.2Н.G1

ПДУ-П.1Н.G1,5

ПДУ-П.2Н.G1,5

ПДУ-П.1.G1-Г

ПДУ-П.2.G1-Г

ПДУ-П.3.G1-Г

ПДУ-П.1Н.G2

ПДУ-П.2Н.G2

Коммутируемый ток

Постоянный

Переменный (частотой до 10 кГц

Максимальное коммутируемое напряжение

при постоянном токе

180 В

230 В

при переменном токе частотой до 10 кГц

130 В

Максимальный коммутируемый ток (постоянный и переменный), не более

0,5 А

2,0 А

Максимальная коммутируемая мощность, не более

10 Вт/ВА

30 Вт/ВА

Условия эксплуатации

Датчик предназначен для эксплуатации при следующих условиях:

  • вид контролируемой среды – химически агрессивные жидкости не склонные к налипанию, в т.ч. вязкие, не агрессивные к материалам PVDF, PFA, FFKM;
  • температура контролируемой среды – от минус 20 до плюс 125 °С;
  • давление контролируемой среды – не более 0,2 МПа;
  • плотность контролируемой среды, не менее:
    • 0,6 г/см3 (для моделей ПДУ-П.1.L.Х.G1-Г, ПДУ-П.2.L.Х.L2.Х.G1-Г, ПДУ-П.3.L.Х.L2.Х.L3.Х.G1-Г, ПДУ-П.1Н.L.Х.G2, ПДУ-П.2Н.L.Х.L2.Х.G2);
    • 0,9 г/см3 (для моделей ПДУ-П.1.50.М16, ПДУ-П.1.L.Х. М26х1,5-Г, ПДУ-П.2.L.Х.L2.Х.М26х1,5-Г, ПДУ-П.1Н.L.Х.G1, ПДУ-П.1Н.L.Х.G1,5, ПДУ-П.2Н.L.Х.L2.Х.G1, ПДУ-П.2Н.L.Х.L2.Х.G1,5);
  • температура окружающего воздуха – от минус 50 до плюс 85 °С;
  • верхнее значение относительной влажности окружающего воздуха – 100 %;
  • атмосферное давление – от 84,0 до 106,7 кПа.

По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчик соответствует группе N2.
