Аксессуары для датчиков уровня ОВЕН

Выберите принадлежность по датчику и месту его установки в ёмкости. Проверьте назначение детали, геометрию и способ соединения.

4серии6точных исполнений

Модели и серии 4

По названию

Коробка клеммная КК-03 для разветвления интерфейса RS-485, а также сетей 230 В 4 А

Клеммная коробка ОВЕН КК-03 разветвляет кабели интерфейса RS-485 и низковольтные силовые линии. Герметичный корпус со степенью защиты IP68 предназначен для промышленного и сельскохозяйственного оборудования.

от 2 745 ₽Исполнений: 2
Параметры и подбор →

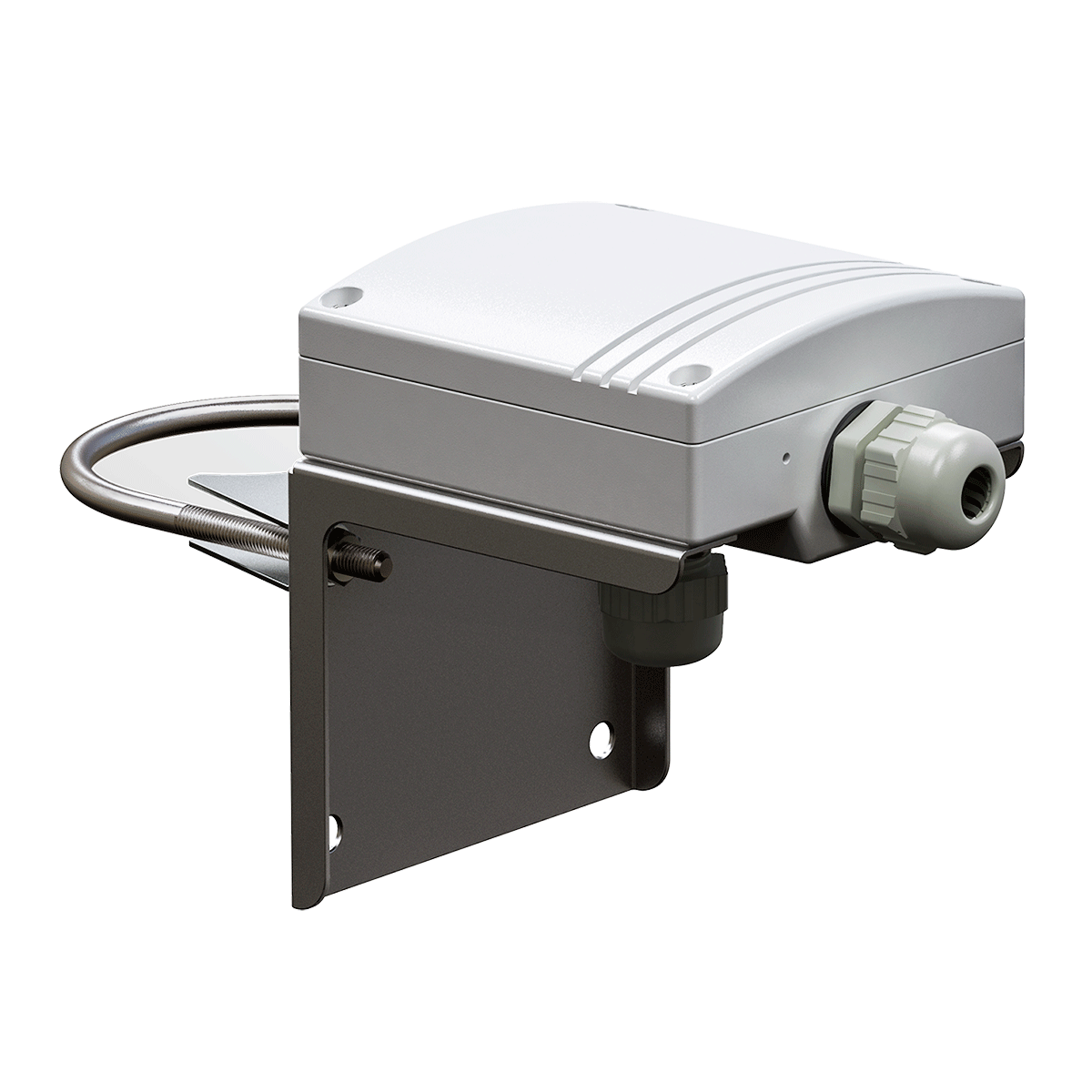

Клеммная коробка КК-01 и КК-02 для подключения погружных уровнемеров и подвесных сигнализаторов

Клеммные коробки ОВЕН КК-01 и КК-02 соединяют кабель погружного уровнемера или подвесного сигнализатора с внешней линией. Вентиляционная мембрана сохраняет связь капилляра с атмосферой и препятствует попаданию конденсата и окислению контактов.

от 3 355 ₽Исполнений: 2
Параметры и подбор →

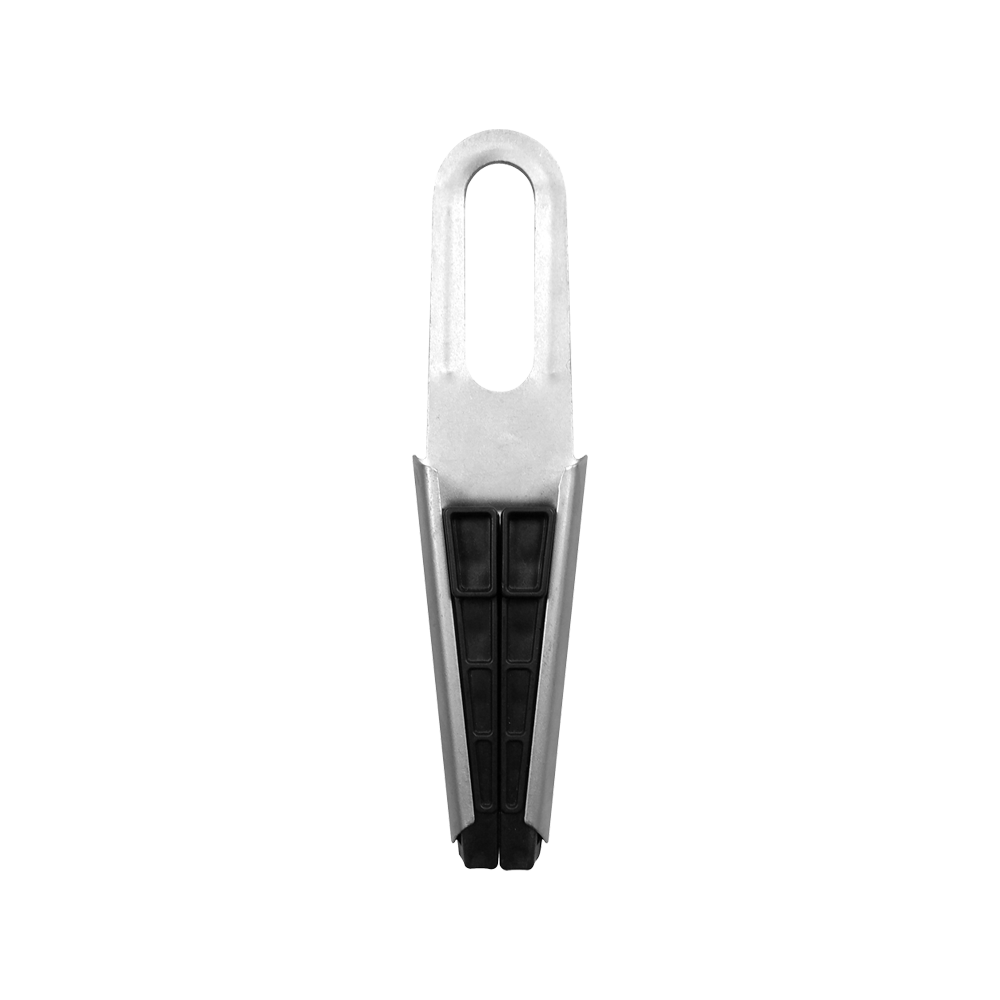

Зажим подвесной ЗП-1 для монтажа и фиксации кабеля уровнемеров и подвесных сигнализаторов

Подвесной зажим ОВЕН ЗП-1 фиксирует кабель гидростатического уровнемера или сигнализатора на вертикальной поверхности. Он предотвращает заламывание и разрыв кабеля и рекомендован для ПД100-ДГ и ПСУ-1.

от 2 669 ₽Исполнений: 1
Параметры и подбор →

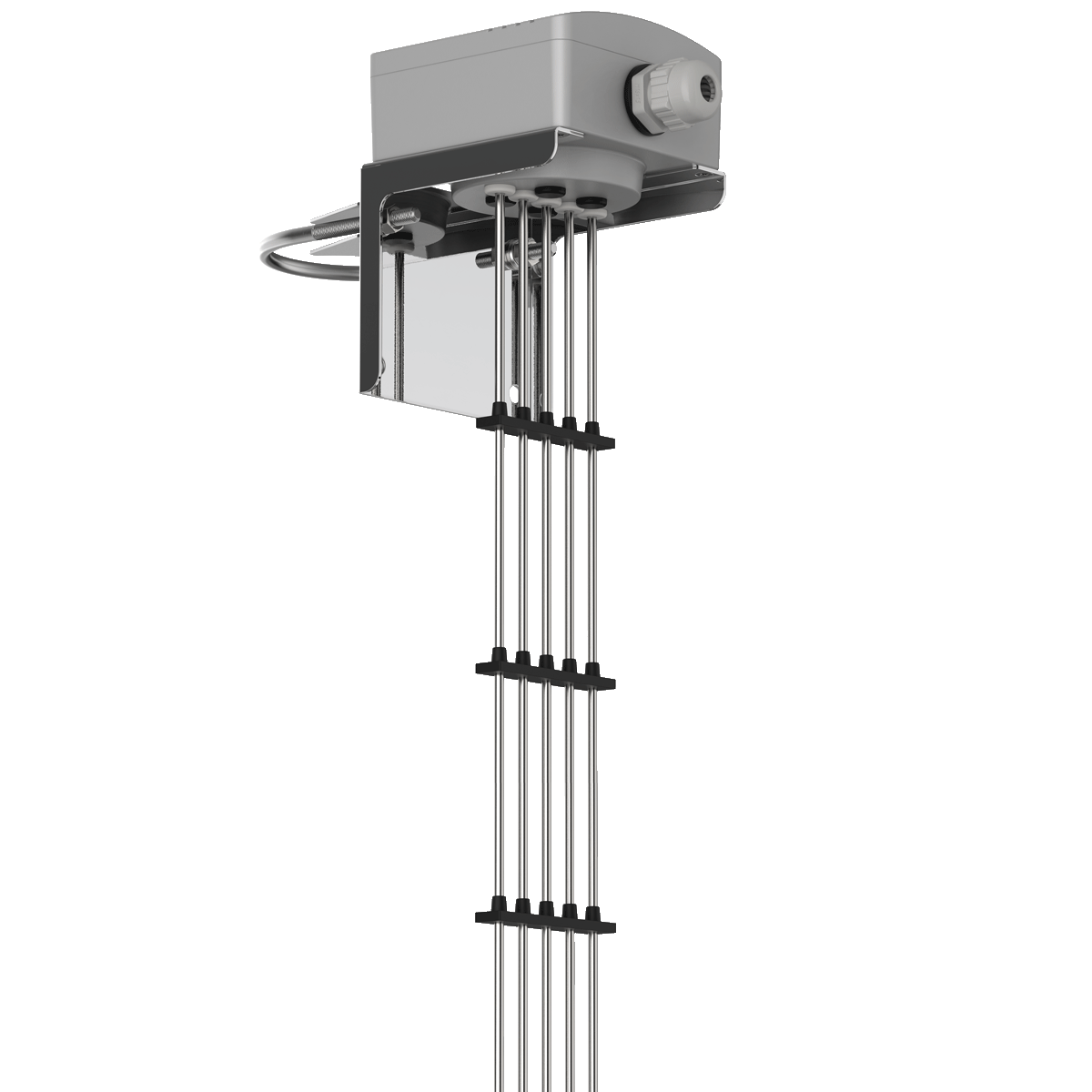

КК-05 коробка клеммная для датчиков уровня ДУ

Клеммная коробка ОВЕН КК-05 устанавливает кондуктометрический датчик ДУ в открытом резервуаре и передаёт сигналы электродов на прибор контроля. Стержни датчика и крепёжные саморезы в комплект не входят.

от 4 880 ₽Исполнений: 1
Параметры и подбор →
ПОДБОР ПО ЗАДАЧЕ

Монтаж датчика уровня в конкретной ёмкости

01

Модель датчика

02

Способ установки

03

Размеры и конструкция

В выбранной серии проверьте полное обозначение, параметры исполнения и схему подключения.

Что сравнить перед выбором

  • Назначение
  • Основной датчик
  • Геометрия
  • Крепление

Ниже — назначение серий и доступные материалы. Характеристики конкретного артикула проверяйте в его карточке.

ОВЕН Клеммная коробка КК-01 и КК-02

Клеммные коробки ОВЕН КК-01 и КК-02 соединяют кабель погружного уровнемера или подвесного сигнализатора с внешней линией. Вентиляционная мембрана сохраняет связь капилляра с атмосферой и препятствует попаданию конденсата и окислению контактов.

ОВЕН Зажим подвесной ЗП-1

Подвесной зажим ОВЕН ЗП-1 фиксирует кабель гидростатического уровнемера или сигнализатора на вертикальной поверхности. Он предотвращает заламывание и разрыв кабеля и рекомендован для ПД100-ДГ и ПСУ-1.

ОВЕН КК-05

Клеммная коробка ОВЕН КК-05 устанавливает кондуктометрический датчик ДУ в открытом резервуаре и передаёт сигналы электродов на прибор контроля. Стержни датчика и крепёжные саморезы в комплект не входят.

Проверить: Условия установки.

Руководства для выбора и подключения

Вопросы по моделям в категории

Какие параметры цепи проверить для КК-03?

Укажите назначение разветвления: RS-485 или сеть питания 230 В. Для сети питания номинальный ток ограничен 4 А; герметичность корпуса IP68 не отменяет проверки кабельных вводов и требований к монтажу выбранной цепи.

ОВЕН Коробка клеммная КК-03: характеристики и исполнения →
Почему для гидрометрического кабеля выбирают КК-01 или КК-02?

Коробки имеют вентиляционное отверстие с мембраной для работы атмосферного капилляра датчика. При подборе учитывайте эту функцию вместе с местом крепления; обычная герметичная коробка без проверки вентиляции не является подтверждённой заменой.

ОВЕН Клеммная коробка КК-01 и КК-02: характеристики и исполнения →
Как проверить соответствие зажима ЗП-1 кабелю?

Измерьте наружный диаметр: для зажима указан диапазон 5…10 мм. Затем проверьте способ крепления и допустимую нагрузку по документации; зажим предназначен для фиксации кабеля уровнемера или подвесного сигнализатора на вертикальной поверхности.

ОВЕН Зажим подвесной ЗП-1: характеристики и исполнения →
Что заказать отдельно для монтажа КК-05?

Предусмотрите кондуктометрические стержни и саморезы для крепления кронштейна к стене — они не входят в комплект. Коробка предназначена для датчиков ДУ в открытом резервуаре; состав электродов согласуйте со схемой контроля уровня.

ОВЕН КК-05: характеристики и исполнения →
