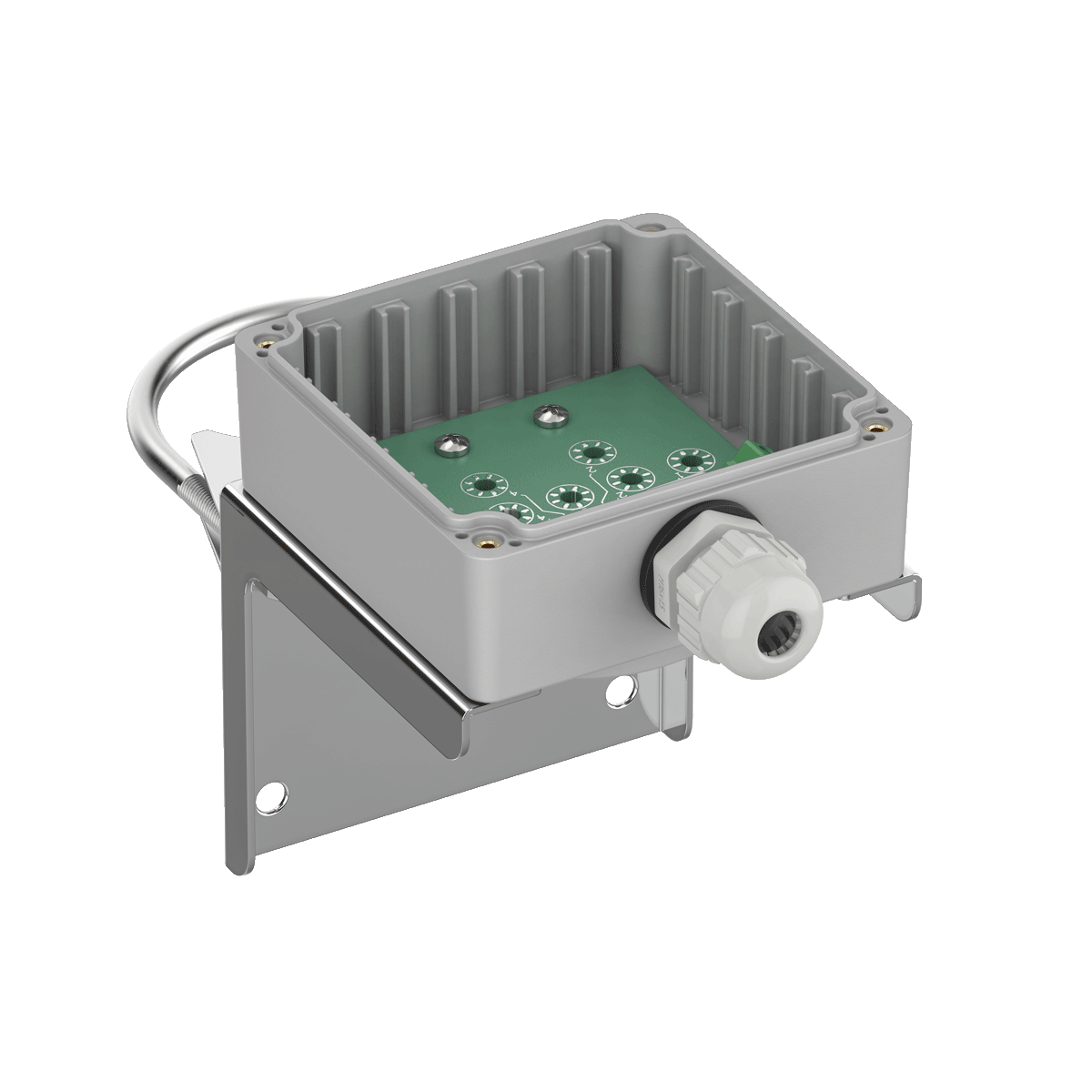

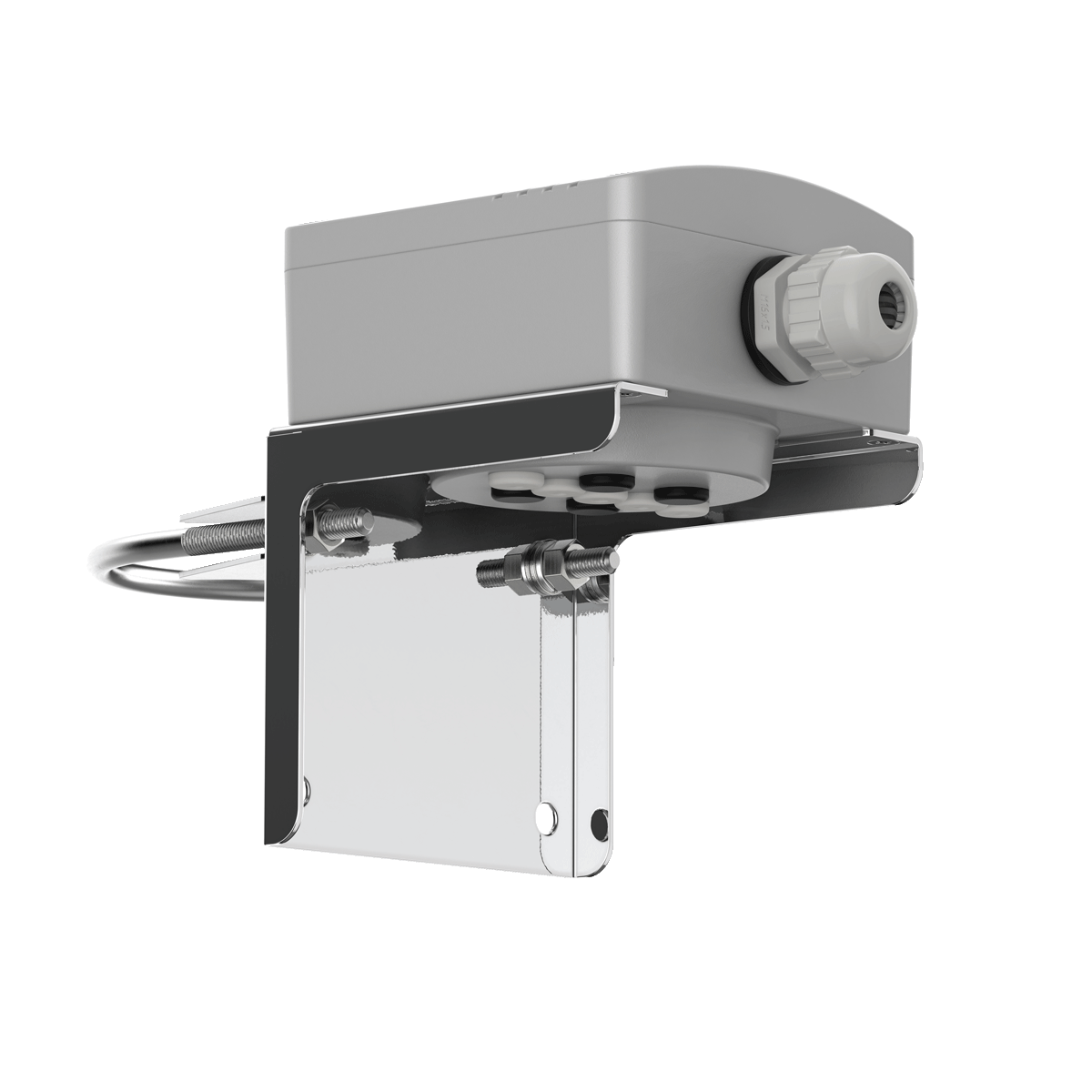

КК-05 коробка клеммная для датчиков уровня ДУ
Клеммная коробка ОВЕН КК-05 устанавливает кондуктометрический датчик ДУ в открытом резервуаре и передаёт сигналы электродов на прибор контроля. Стержни датчика и крепёжные саморезы в комплект не входят.
Ниже приведены характеристики серии. Параметры этого исполнения необходимо проверить по руководству перед заказом.
Предусмотрите кондуктометрические стержни и саморезы для крепления кронштейна к стене — они не входят в комплект. Коробка предназначена для датчиков ДУ в открытом резервуаре; состав электродов согласуйте со схемой контроля уровня.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты корпуса по ГОСТ 14254-2015.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Наименование | Значение |
| Количество сигнальных линий | 5 |
| Количество подключаемых стержней М3 | от 1 до 5 шт. |
| Коммутируемое напряжение, не более | 5 В переменного тока частотой от 1,5 до 2,5 Гц |
| Материал корпуса | пластик ABS |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP54 |
| Степень горючести по Стандарт UL 94 | V0 |
| Диаметр подключаемого кабеля | от 4 до 8 мм |
| Материал уплотнения кабельного ввода | NBR |
| Сечение проводов сигнальной линии, не более | 1,5 мм² |
| Материал заглушек и втулок для стержней | силиконовая резина |
| Условия эксплуатации | |
| Температура окружающего воздуха | -40…+80 °С |
| Относительная влажность воздуха (без конденсации влаги), не более | 98 % |
| Атмосферное давление | от 84,0 до 106,7 кПа |
| Воздействие синусоидальных вибраций | N3 по ГОСТ Р 52931-2008 |
