ОВЕН · ИНЖЕНЕРНЫЙ КАТАЛОГ

Аксессуары для датчиков температуры ОВЕН

Подбирайте принадлежность по полному обозначению датчика и узлу установки. Сверьте размеры, присоединение и условия работы, прежде чем включать её в комплект.

6серий297точных исполнений

Модели и серии 6

По названию

Коробка клеммная КК-03 для разветвления интерфейса RS-485, а также сетей 230 В 4 А

Клеммная коробка ОВЕН КК-03 разветвляет кабели интерфейса RS-485 и низковольтные силовые линии. Герметичный корпус со степенью защиты IP68 предназначен для промышленного и сельскохозяйственного оборудования.

от 2 745 ₽Исполнений: 2
Параметры и подбор →

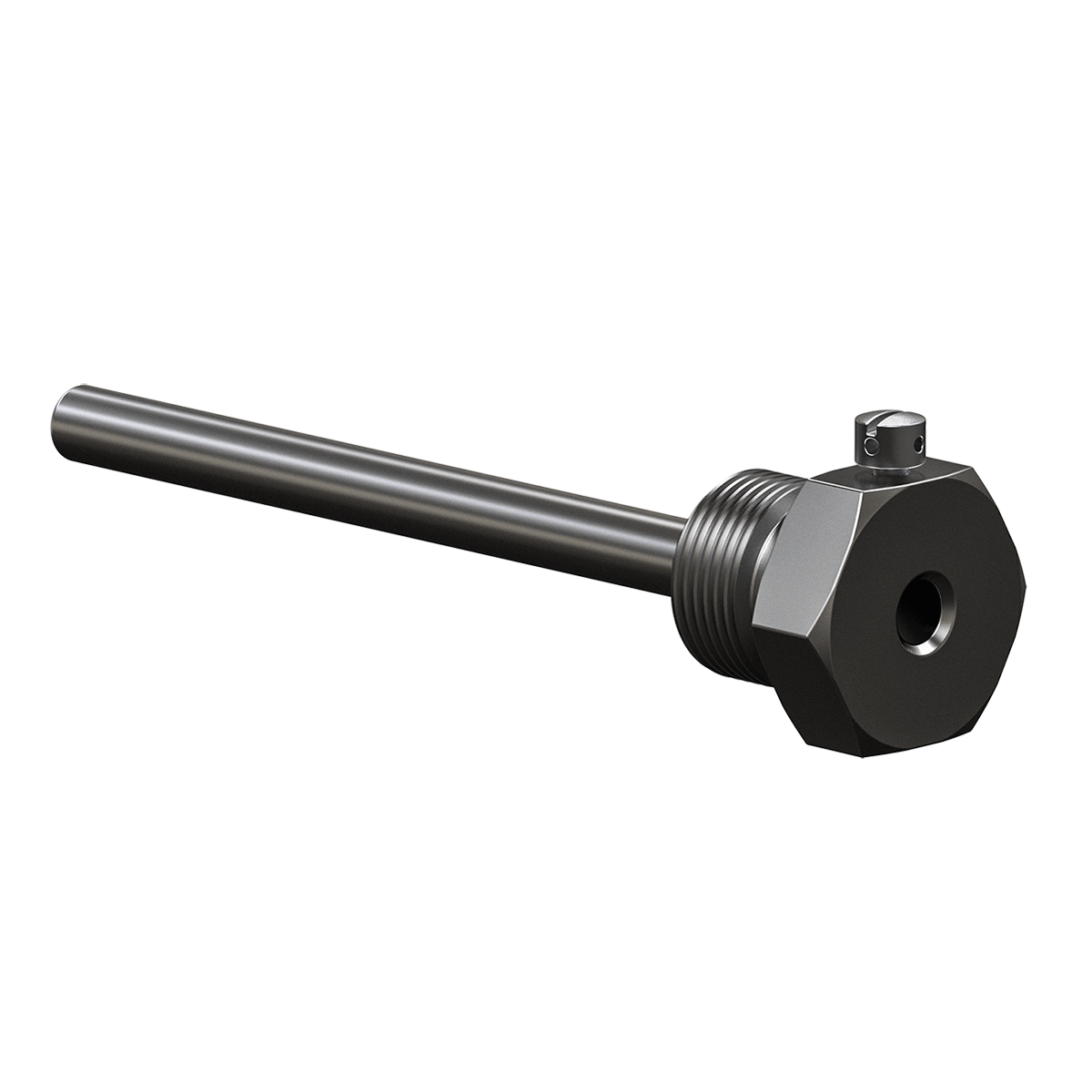

Гильза защитная ГЗ.6,3 сварная цилиндрическая для датчиков температуры диаметром 5 и 6 мм

Сварная гильза ОВЕН ГЗ.6,3 защищает датчик температуры с малым диаметром монтажной части. Её применяют в трубопроводах, резервуарах, тепловых пунктах и автоклавах со средой, неагрессивной к материалу гильзы.

от 1 678 ₽Исполнений: 288
Параметры и подбор →

АС6-М преобразователь интерфейсов (модем) HART-USB для связи датчика с персональным компьютером

HART-модем ОВЕН АС6-М связывает компьютер или АСУ ТП с интеллектуальным датчиком давления, температуры, расхода либо другого параметра. Преобразователь автоматически определяет направление передачи данных между USB и HART-линией.

от 13 420 ₽Исполнений: 1
Параметры и подбор →

Экран для защиты от солнечных лучей настенного датчика температуры моделей ДТС125Л, ДТС125М и ДТС3125

Защитный экран ОВЕН закрывает настенные датчики ДТС125Л, ДТС125М и ДТС3125 от прямого солнечного излучения при измерении наружного воздуха. Светлый алюминиевый корпус имеет отверстия для естественной вентиляции вокруг чувствительного элемента.

от 1 220 ₽Исполнений: 3
Параметры и подбор →

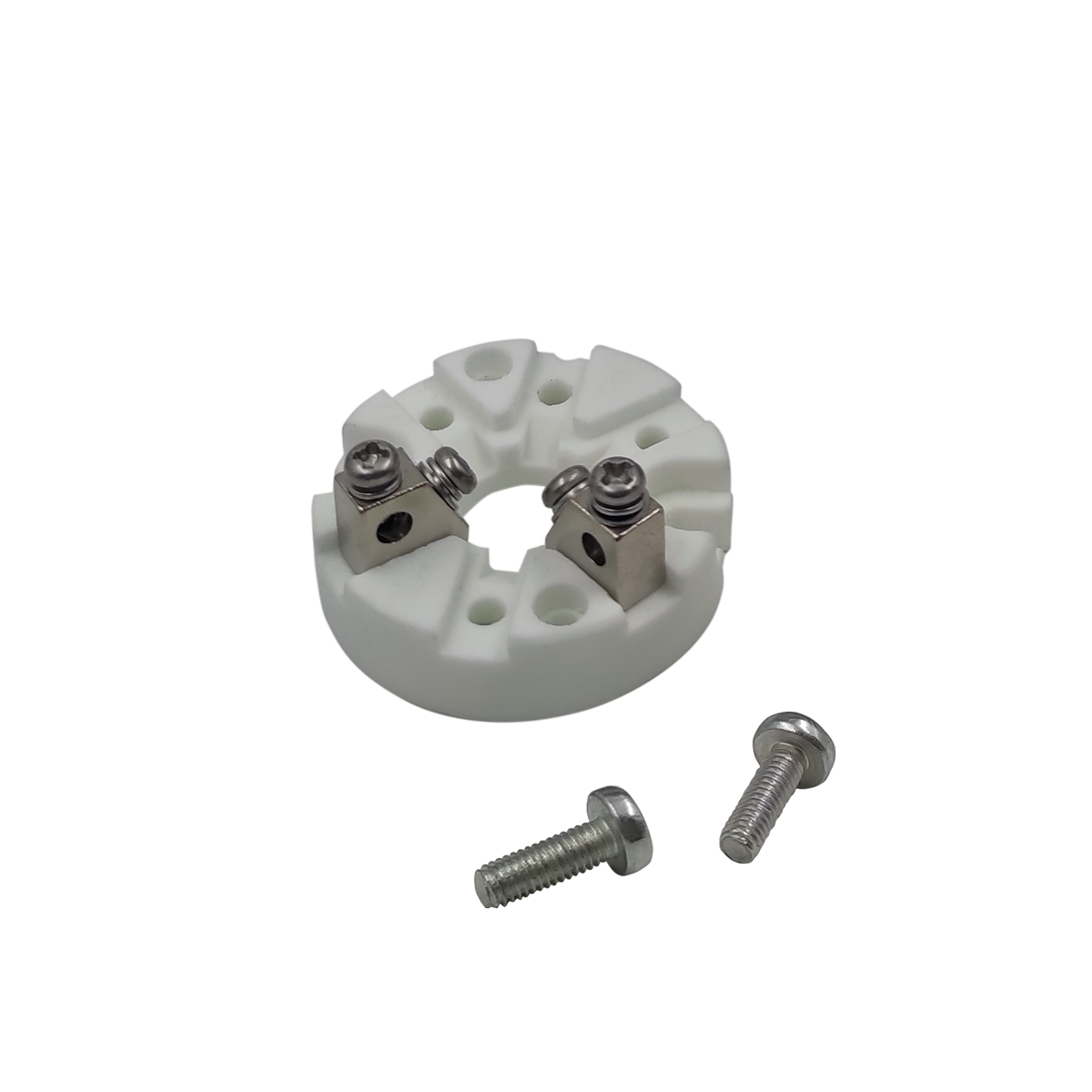

Керамический клеммник D42

Керамический клеммник D42 соединяет двухэлементную термопарную вставку с проводами в коммутационной головке модульной термопары. Доступны варианты с разным числом контактов, позволяющие отдельно заменять измерительный узел или защитную оболочку.

от 382 ₽Исполнений: 2
Параметры и подбор →

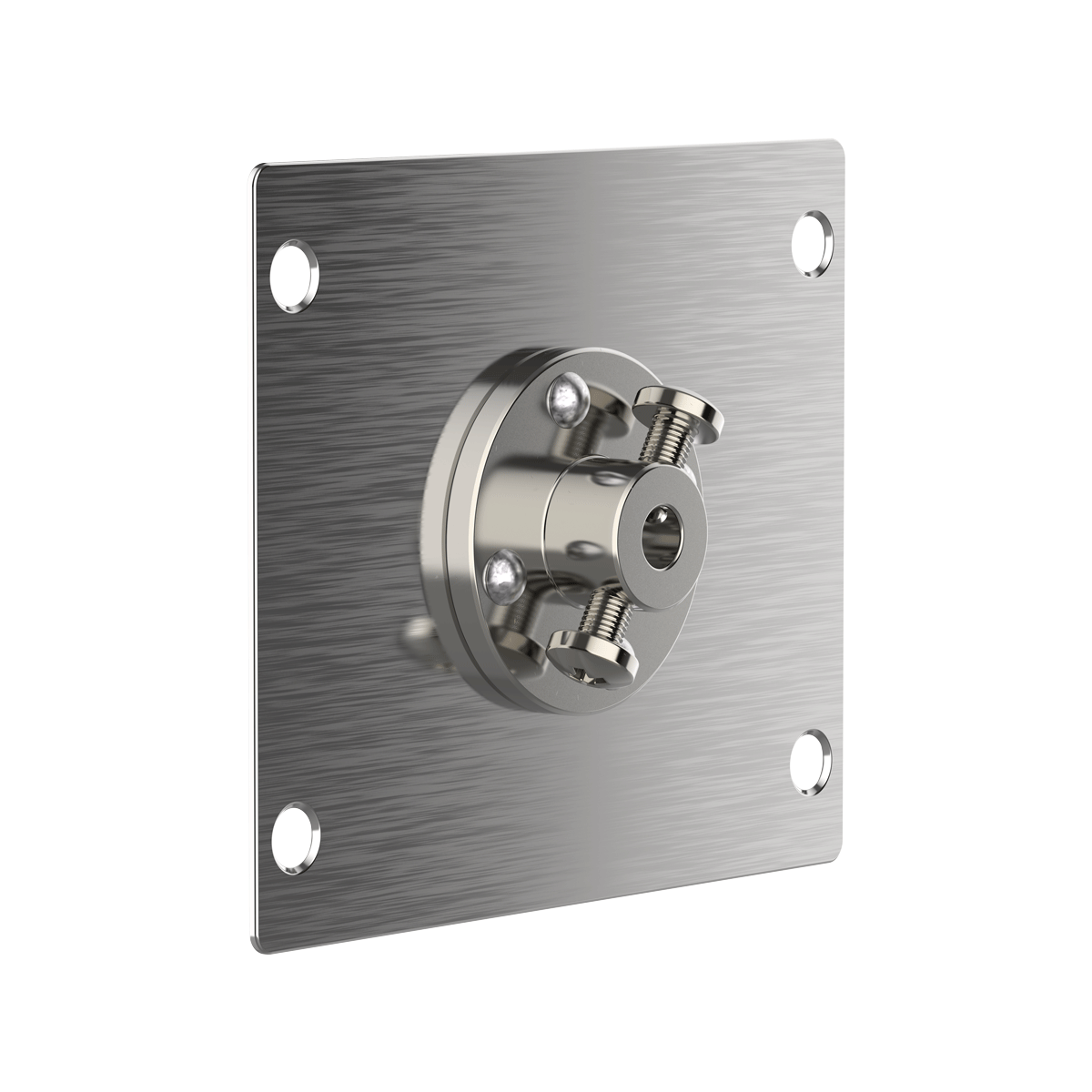

МФ-5-НС монтажный фланец для регулирования глубины погружения датчика температуры

Фланец ОВЕН МФ-5-НС фиксирует канальный датчик температуры в вентиляционной системе. Конструкция из нержавеющей стали позволяет винтами установить и отрегулировать глубину погружения монтажной части датчика.

от 2 440 ₽Исполнений: 1
Параметры и подбор →
ПОДБОР ПО ЗАДАЧЕ

Узел установки датчика: размеры и присоединение

01

Модель датчика

02

Размеры и соединение

03

Условия установки

В выбранной серии проверьте полное обозначение, параметры исполнения и схему подключения.

Что сравнить перед выбором

  • Назначение
  • Размеры
  • Присоединение
  • Материал
  • Основной датчик

Ниже — назначение серий и доступные материалы. Характеристики конкретного артикула проверяйте в его карточке.

ОВЕН АС6-М

HART-модем ОВЕН АС6-М связывает компьютер или АСУ ТП с интеллектуальным датчиком давления, температуры, расхода либо другого параметра. Преобразователь автоматически определяет направление передачи данных между USB и HART-линией.

Проверить: Питание, Монтаж, Условия установки, Связь.

ОВЕН Экран

Защитный экран ОВЕН закрывает настенные датчики ДТС125Л, ДТС125М и ДТС3125 от прямого солнечного излучения при измерении наружного воздуха. Светлый алюминиевый корпус имеет отверстия для естественной вентиляции вокруг чувствительного элемента.

ОВЕН Керамический клеммник D42

Керамический клеммник D42 соединяет двухэлементную термопарную вставку с проводами в коммутационной головке модульной термопары. Доступны варианты с разным числом контактов, позволяющие отдельно заменять измерительный узел или защитную оболочку.

ОВЕН МФ-5-НС

Фланец ОВЕН МФ-5-НС фиксирует канальный датчик температуры в вентиляционной системе. Конструкция из нержавеющей стали позволяет винтами установить и отрегулировать глубину погружения монтажной части датчика.

Руководства для выбора и подключения

Вопросы по моделям в категории

Какие параметры цепи проверить для КК-03?

Укажите назначение разветвления: RS-485 или сеть питания 230 В. Для сети питания номинальный ток ограничен 4 А; герметичность корпуса IP68 не отменяет проверки кабельных вводов и требований к монтажу выбранной цепи.

ОВЕН Коробка клеммная КК-03: характеристики и исполнения →
Как согласовать защитную гильзу ГЗ.6,3 с датчиком?

Проверьте диаметр монтажной части 5–6 мм, требуемую длину и резьбу. Отдельно согласуйте совместимость среды с материалом гильзы; защитная конструкция выбирается вместе с датчиком и условиями процесса.

ОВЕН Гильза защитная ГЗ.6,3: характеристики и исполнения →
Что проверить перед подключением АС6-М к прибору?

Убедитесь, что прибор поддерживает HART, и согласуйте схему измерительной петли. У модема предусмотрен встроенный резистор 250 Ом и питание от USB; наличие этих функций следует учитывать при подключении по руководству, чтобы не дублировать элементы схемы без расчёта.

ОВЕН АС6-М: характеристики и исполнения →
Как проверить экран для наружного датчика температуры?

Сверьте модель датчика: экран предназначен для ДТС125Л, ДТС125М и ДТС3125. При монтаже сохраните предусмотренную естественную вентиляцию воздуха; защита от солнца должна работать вместе с доступом воздуха к измерительной части.

ОВЕН Экран: характеристики и исполнения →

Связанные разделы

Для совместного применения сверяйте модели, соединения и документацию.
