OEM-артикул Weishaupt

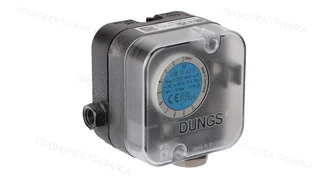

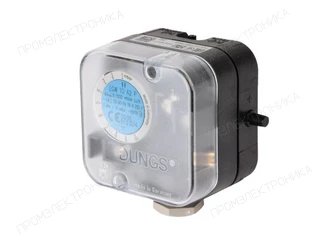

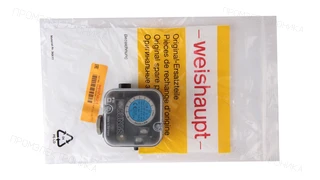

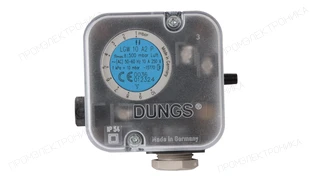

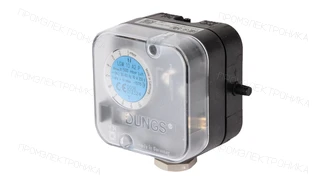

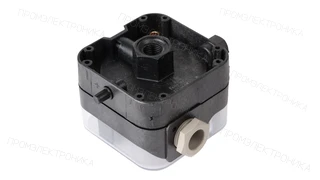

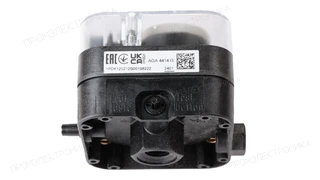

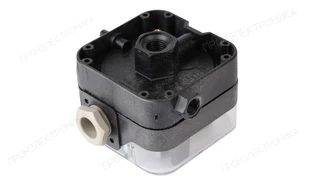

Реле давления Weishaupt LGW 10 A2P — 691385
MPN / артикул: 691385
Реле давления: диапазон регулировки: от 1 до 10 мбар; максимальное рабочее давление: 500 мбар.
Электрическое подключение: кабельный ввод M20 · Контролируемое давление: Дифференциальное давление · Степень защиты: IP54 · Максимальное рабочее давление: 500 мбар · Рабочая среда: Воздух · Рабочая среда: Нейтральные газы · Бренд горелки / OEM: Weishaupt · Диапазон регулировки: 1…10 мбар
О модели
Описание
Реле давления Weishaupt LGW 10 A2P — 691385
Реле давления: диапазон регулировки: от 1 до 10 мбар; максимальное рабочее давление: 500 мбар.
Параметры исполнения
- Диапазон регулировки
- от 1 до 10 мбар
- Максимальное рабочее давление
- 500 мбар
- Рабочая среда
- воздух, нейтральные газы
- Для контроля
- дифференциального давления
- Тип соединения
- Rp 1/4"
- Вид подключения
- кабельный ввод M20
- Степень защиты
- IP54
- Рабочая температура окр. среды
- от -15 до 70 °C
Проверка перед заменой и заказом
Укажите маркировку 691385 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
Перед заказом проверьте артикул 691385, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Маркировка
Альтернативные артикулы
- Weishaupt
- We69138-5
- Weishaupt
- We691385
Обозначения помогают найти реле и сверить маркировку. Перед заменой проверьте точное исполнение, рабочую среду, диапазон настройки, максимальное давление, контакты, присоединение и монтажное положение. Список обозначений не подтверждает взаимозаменяемость.
Горелки Weishaupt
Применяемость
Артикул 691385 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Деталь в каталоге |
|---|---|
| G50/1-B ZM-NR |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2,14
|
| G50/2-A ZM-NR |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2,12
|
| RGL30/2-A ZM-NR (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.36
|
| RGL50/2-A ZM-NR (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.12
|
| RGMS 30/2-A ZM-NR (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.36
|
| RGMS40/2-A ZM-NR (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.36
|
Свернуть список
| Модель и исполнение горелки | Деталь в каталоге |
|---|---|
| RGMS50/2-A ZM-NR (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.14
|
| WKG40/2-A ZM(H) c (W-FM 100/200) |
Реле давления — – LGW10 A2P 1,0 — 10 мбар
Позиция: 4.01
|
| WKG50/2-A ZM(H) c (W-FM 100/200) |
Реле давления — – LGW10 A2P 1,0 — 10 мбар
Позиция: 4.01
|
| WM-G10/1-A/ZM (W-FM 100/200) |
Реле давления воздуха: — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.18
|
| WM-G10/1-A/ZM (W-FM 50) |
Реле давления воздуха: — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.18
|
| WM-G10/1-A/ZM LN (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.18
|
| WM-G10/1-A/ZM-LN (W-FM 100/200) |
Реле давления воздуха: — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.18
|
| WM-G10/1-A/ZMI (W-FM 100/200) |
Реле давления воздуха: — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.19
|
| WM-G10/2-A/ZM (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.18
|
| WM-G10/2-A/ZM (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.18
|
| WM-G10/2-A/ZM-LN (W-FM 100/200) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.18
|
| WM-G10/2-A/ZM-LN (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.18
|
| WM-G10/2-A/ZMI (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.19
|
| WM-G10/3-A/ZM (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.20
|
| WM-G10/3-A/ZM (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.20
|
| WM-G10/3-A/ZM-LN (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.20
|
| WM-G10/3-A/ZM-LN (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.20
|
| WM-G10/3-A/ZMI (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.21
|
| WM-G10/4-A/ZM (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.21
|
| WM-G10/4-A/ZM (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.21
|
| WM-G10/4-A/ZMI (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.22
|
| WM-G20/2-A/ZM (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.27
|
| WM-G20/2-A/ZM (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.30
|
| WM-G20/2-A/ZM-LN (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.27
|
| WM-G20/2-A/ZM-LN (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.27
|
| WM-G20/2-A/ZMI (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.30
|
| WM-G20/3-A/ZM (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.27
|
| WM-G20/3-A/ZM (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.27
|
| WM-G20/3-A/ZM-LN (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.27
|
| WM-G20/3-A/ZM-LN (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.27
|
| WM-G30/1-A/ZM (W-FM 100/200) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.31
|
| WM-G30/1-A/ZM-LN (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.30
|
| WM-G30/1-A/ZM-LN (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.30
|
| WM-G30/2-A/ZM (W-FM 100/200): |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.31
|
| WM-G30/2-A/ZM (W-FM 50) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.31
|
| WM-G30/2-A/ZM-LN (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.30
|
| WM-G30/3-A/ZM (W-FM 100/200) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.29
|
| WM-G30/3-A/ZM (W-FM 50) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.29
|
| WM-G30/3-A/ZM-LN (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.30
|
| WM-G30/4-A/ZM (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.30
|
| WM-G30/4-A/ZM (W-FM 50) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.30
|
| WM-G50/1-A/ZM-NR (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.31
|
| WM-G50/2-A/ZM-NR (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.31
|
| WM-GL10/1-A/ZM-T (W-FM 54) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.18
|
| WM-GL10/2-A/ZM-R (W-FM 100) |
Реле давления воздуха LGW 50 A2P — Реле давления воздуха LGW 10 A2P
Позиция: 2.18
|
| WM-GL10/2-A/ZM-R (W-FM 54) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.18
|
| WM-GL10/2-A/ZM-T (W-FM 100/200) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.18
|
| WM-GL10/2-A/ZM-T (W-FM 54) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.18
|
| WM-GL10/3-A/ZM-T (W-FM 54) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.21
|
| WM-GL10/3-A/ZM-T-3LN (W-FM 54) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.22
|
| WM-GL10/4-A/ZM-R (W-FM 54) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.22
|
| WM-GL10/4-A/ZM-T (W-FM 54) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.22
|
| WM-GL20/2-A/ZM-R (W-FM 54) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.28
|
| WM-GL20/2-A/ZM-T (W-FM 100/200) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.22
|
| WM-GL20/2-A/ZM-T (W-FM 54) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.30
|
| WM-GL20/3-A/ZM-R (W-FM 54) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.30
|
| WM-GL20/3-A/ZM-T (W-FM 100/200) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.22
|
| WM-GL20/3-A/ZM-T (W-FM 54) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.28
|
| WM-GL30/1-A/ZM-R (W-FM 100/200) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.31
|
| WM-GL30/1-A/ZM-R (W-FM 54) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.31
|
| WM-GL30/1-A/ZM-T (W-FM 100/200) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.31
|
| WM-GL30/1-A/ZM-T (W-FM 54) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.31
|
| WM-GL30/2-A/ZM-R (W-FM 54) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.29
|
| WM-GL30/2-A/ZM-T (W-FM 100/200) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.29
|
| WM-GL30/2-A/ZM-T (W-FM 54) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.29
|
| WM-GL30/3-A/ZM-R (W-FM 54) |
Реле давления воздуха — – LGW10 A2P 1,0 — 10 мбар
Позиция: 2.29
|
| WM-GL50/1-A/ZM-R-NR (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.31
|
| WM-GL50/2-A/ZM-R-NR (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.31
|
| WM-GS20/3-A/ZM-R (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.30
|
| WM-GS30/1-A/ZM-R (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.30
|
| WM-GS30/2-A/ZM-R (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.30
|
| WM-GS30/3-A/ZM-R (W-FM 100/200) |
Реле давления воздуха — – LGW 10 A2P 1,0 — 10 мбар
Позиция: 2.30
|
Перед заказом сверьте полное исполнение и заводской номер горелки. Учитывайте указанные ограничения по напряжению, длине и комплектации детали.
Параметры
Технические характеристики
- Вес, кг
- 0.2
- Ширина, см
- 8.2
- Высота, см
- 6
- Длина, см
- 8.7
- Степень защиты
- IP54
- Тип соединения
- Rp 1/4"
- Рабочая температура окр. среды
- от -15 до 70 °C
- Вид подключения
- кабельный ввод M20
- Диапазон срабатывания
- от 0 до 0,5 мбар
- Максимальное рабочее давление
- 500 мбар
- Диапазон регулировки
- от 1 до 10 мбар
- Для контроля
- дифференциального давления
- Рабочая среда
- воздух, нейтральные газы
- Единица продажи
- шт
- MPN / артикул
- 691385
