Реле давления Weishaupt LGW 50 A2P — 691373

MPN / артикул: 691373
Weishaupt

Реле давления: максимальное рабочее давление: 500 мбар; рабочая среда: воздух, нейтральные газы.

Бренд OEM-артикулаWeishaupt
MPN / артикул691373
РазделРеле давления
Единицашт

Электрическое подключение: кабельный ввод M20 · Контролируемое давление: Дифференциальное давление · Степень защиты: IP54 · Максимальное рабочее давление: 500 мбар · Рабочая среда: Воздух · Рабочая среда: Нейтральные газы · Бренд горелки / OEM: Weishaupt · Диапазон регулировки: 2.5…50 мбар

Документация для оборудования2 материалов; язык и редакция указаны отдельно
Фото товара

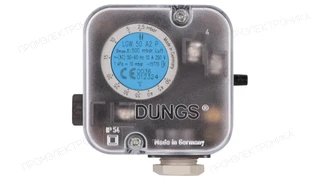

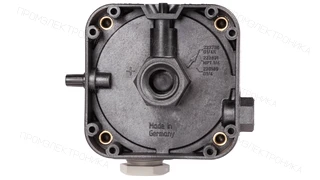

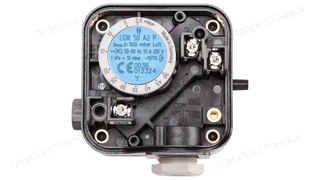

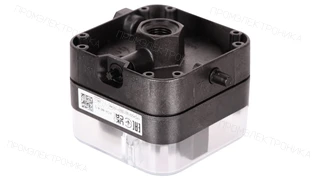

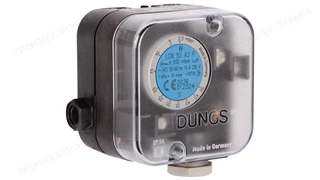

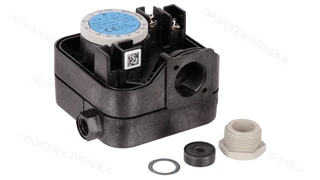

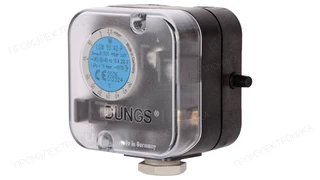

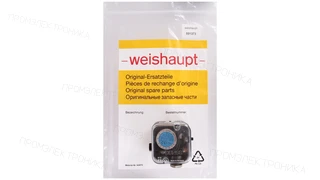

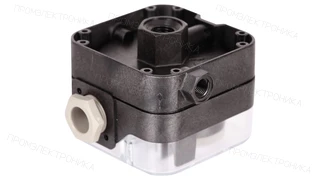

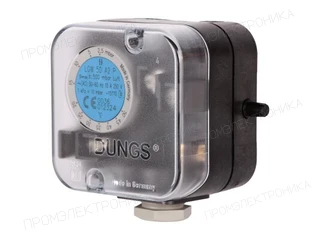

Реле давления Weishaupt LGW 50 A2P

1 / 12

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Реле давления Weishaupt LGW 50 A2P — 691373

Реле давления: максимальное рабочее давление: 500 мбар; рабочая среда: воздух, нейтральные газы.

Параметры исполнения

Максимальное рабочее давление
500 мбар
Рабочая среда
воздух, нейтральные газы
Для контроля
дифференциального давления
Вид подключения
кабельный ввод M20
Степень защиты
IP54
Диапазон срабатывания
от 0 до 1 мбар
Рабочая температура окр. среды
от -15 до 70 °C

Проверка перед заменой и заказом

Укажите маркировку 691373 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 691373, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Маркировка

Альтернативные артикулы

Weishaupt
We691373
Обозначения помогают найти реле и сверить маркировку. Перед заменой проверьте точное исполнение, рабочую среду, диапазон настройки, максимальное давление, контакты, присоединение и монтажное положение. Список обозначений не подтверждает взаимозаменяемость.
Горелки Weishaupt

Применяемость

Артикул 691373 указан в каталогах запасных частей следующих горелок.

Модель и исполнение горелкиДеталь в каталоге
G50/1-B ZM-NR
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2,14
G50/2-A ZM-NR
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2,12
G60/2-A ZM-NR
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2,10
G70/1-B ZM-LN
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2,10
G70/1-B ZM-NR
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2,10
G70/2-A ZM-LN
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2,10
Показать остальные модели и исполнения (111)Свернуть список
Модель и исполнение горелкиДеталь в каталоге
G70/3-A ZM-NR
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.14
G70/4-A ZM-NR
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2,10
RGL30/2-A ZM-NR (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.36
RGL50/2-A ZM-NR (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.12
RGL60/2-A ZM-NR (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.10
RGL70/1-B 3LN (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.14
RGL70/1-B ZM-NR (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.10
RGL70/2-A ZM-1LN (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.10
RGL70/3-A/ZM-NR (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.09
RGL70/4-A ZM-NR (W-FM 200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.10
RGMS 30/2-A ZM-NR (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.36
RGMS40/2-A ZM-NR (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.36
RGMS50/2-A ZM-NR (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.14
RGMS60/2-A ZM-NR (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.14
RGMS70/1-B ZM-NR (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.14
RGMS70/3-A ZM-NR (W-FM 200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.14
RGMS70/4-A ZM-NR (W-FM 200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.10
RMS70/2-A ZM (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.10
WKG 70/1-B ZM(H)-NR (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.14
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKG 80/3-A ZM(H)-NR (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.15
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKG40/2-A ZM(H) c (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.19
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKG50/2-A ZM(H) c (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.19
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKG70/2-A ZM(H)-1SF (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.14
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKG70/2-A иcп. 1LN (LowNOX)
Реле давления LGW 50 A2P Позиция: 1.28
Реле давления — LGW 50 A2P 2,5-50 мбар-частот. управ. Позиция: 3.03
WKG80/4-A ZM(H)-VSF (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.14
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKG80/5-A ZM(H)-VSF (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.14
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKG80/6-A ZM(H)-3SF (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.14
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKGL 80/3-A ZM(H)-NR
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.15
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKGL70/1-B ZM(H)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.14
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKGL70/2-A ZM(H)-1SF
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.14
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKGMS 80/3-A ZM(H)-1SF
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.15
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKGMS 80/3-A ZM(H)-NR
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.15
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKL 80/3-A ZM(H) (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.15
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKL70/3-A
Реле давления LGW 50 A2P Позиция: 1.28
Реле давления — LGW 50 A2P 2,5-50 мбар -частотное управление. Позиция: 3.03
WKMS 80/3-A ZM(H) (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.15
Реле давления — – LGW50 A2P 2,5 — 50 мбар Позиция: 4.01
WKmono-G80/1-A/ZM-NR (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.11
WKmono-G80/2-A/ZM-3LN (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.11
WKmono-G80/2-A/ZM-NR (W-FM 100/200)
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.11
WKmono-GL80/2-A/ZM-R-NR
Реле давления LGW50 A2P 2,5 — 50 мбар Позиция: 2.11
WM-G10/1-A/ZM (W-FM 100/200)
Реле давления воздуха: — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.18
WM-G10/1-A/ZM (W-FM 50)
Реле давления воздуха: — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.18
WM-G10/1-A/ZM LN (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.18
WM-G10/1-A/ZM-LN (W-FM 100/200)
Реле давления воздуха: — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.18
WM-G10/1-A/ZMI (W-FM 100/200)
Реле давления воздуха: — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.19
WM-G10/2-A/ZM (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.18
WM-G10/2-A/ZM (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.18
WM-G10/2-A/ZM-LN (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.18
WM-G10/2-A/ZM-LN (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.18
WM-G10/2-A/ZMI (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.19
WM-G10/3-A/ZM (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.20
WM-G10/3-A/ZM (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.20
WM-G10/3-A/ZM-LN (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.20
WM-G10/3-A/ZM-LN (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.20
WM-G10/3-A/ZMI (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.21
WM-G10/4-A/ZM (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.21
WM-G10/4-A/ZM (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.21
WM-G10/4-A/ZMI (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.22
WM-G20/2-A/ZM (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.27
WM-G20/2-A/ZM (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.30
WM-G20/2-A/ZM-LN (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.27
WM-G20/2-A/ZM-LN (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.27
WM-G20/2-A/ZMI (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.30
WM-G20/3-A/ZM (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.27
WM-G20/3-A/ZM (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.27
WM-G20/3-A/ZM-LN (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.27
WM-G20/3-A/ZM-LN (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.27
WM-G30/1-A/ZM (W-FM 100/200)
Реле давления воздуха — – LGW50 A2P 2,5 — 50 мбар Позиция: 2.31
WM-G30/1-A/ZM-LN (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.30
WM-G30/1-A/ZM-LN (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.30
WM-G30/2-A/ZM (W-FM 100/200):
Реле давления воздуха — – LGW50 A2P 2,5 — 50 мбар Позиция: 2.31
WM-G30/2-A/ZM (W-FM 50)
Реле давления воздуха — – LGW50 A2P 2,5 — 50 мбар Позиция: 2.31
WM-G30/2-A/ZM-LN (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.30
WM-G30/3-A/ZM (W-FM 100/200)
Реле давления воздуха — – LGW50 A2P 2,5 — 50 мбар Позиция: 2.29
WM-G30/3-A/ZM (W-FM 50)
Реле давления воздуха — – LGW50 A2P 2,5 — 50 мбар Позиция: 2.29
WM-G30/3-A/ZM-3LN (W-FM 200)
Реле давления воздуха LGW 50 A2P 2,5 — 50 мбар Позиция: 2.27
WM-G30/3-A/ZM-LN (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.30
WM-G30/4-A/ZM (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.30
WM-G30/4-A/ZM (W-FM 50)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.30
WM-G50/1-A/ZM-NR (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.31
WM-G50/2-A/ZM-NR (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.31
WM-GL10/1-A/ZM-T (W-FM 100)
Реле давления воздуха LGW 50 A2P Позиция: 2.18
WM-GL10/1-A/ZM-T (W-FM 54)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.18
WM-GL10/2-A/ZM-R (W-FM 100)
Реле давления воздуха LGW 50 A2P Позиция: 2.18
WM-GL10/2-A/ZM-R (W-FM 54)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.18
WM-GL10/2-A/ZM-T (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.18
WM-GL10/2-A/ZM-T (W-FM 54)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.18
WM-GL10/3-A/ZM-T
Реле давления воздуха LGW 50 А2Р Позиция: 2.21
WM-GL10/3-A/ZM-T (W-FM 54)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.21
WM-GL10/3-A/ZM-T-3LN (W-FM 54)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.22
WM-GL10/4-A/ZM-R (W-FM 54)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.22
WM-GL10/4-A/ZM-T (W-FM 54)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.22
WM-GL20/2-A/ZM-R (W-FM 54)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.28
WM-GL20/2-A/ZM-T (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.22
WM-GL20/2-A/ZM-T (W-FM 54)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.30
WM-GL20/3-A/ZM-R (W-FM 54)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.30
WM-GL20/3-A/ZM-T (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.22
WM-GL20/3-A/ZM-T (W-FM 54)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.28
WM-GL30/1-A/ZM-R (W-FM 100/200)
Реле давления воздуха — – LGW50 A2P 2,5 — 50 мбар Позиция: 2.31
WM-GL30/1-A/ZM-R (W-FM 54)
Реле давления воздуха — – LGW50 A2P 2,5 — 50 мбар Позиция: 2.31
WM-GL30/1-A/ZM-T (W-FM 100/200)
Реле давления воздуха — – LGW50 A2P 2,5 — 50 мбар Позиция: 2.31
WM-GL30/1-A/ZM-T (W-FM 54)
Реле давления воздуха — – LGW50 A2P 2,5 — 50 мбар Позиция: 2.31
WM-GL30/2-A/ZM-R (W-FM 54)
Реле давления воздуха — – LGW50 A2P 2,5 — 50 мбар Позиция: 2.29
WM-GL30/2-A/ZM-T (W-FM 100/200)
Реле давления воздуха — – LGW50 A2P 2,5 — 50 мбар Позиция: 2.29
WM-GL30/2-A/ZM-T (W-FM 54)
Реле давления воздуха — – LGW50 A2P 2,5 — 50 мбар Позиция: 2.29
WM-GL30/3-A/ZM-R (W-FM 54)
Реле давления воздуха — – LGW50 A2P 2,5 — 50 мбар Позиция: 2.29
WM-GL50/1-A/ZM-R-NR (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.31
WM-GL50/2-A/ZM-R-NR (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.31
WM-GS20/3-A/ZM-R (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.30
WM-GS30/1-A/ZM-R (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.30
WM-GS30/2-A/ZM-R (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.30
WM-GS30/3-A/ZM-R (W-FM 100/200)
Реле давления воздуха — – LGW 50 A2P 2,5 — 50 мбар Позиция: 2.30

Перед заказом сверьте полное исполнение и заводской номер горелки. Учитывайте указанные ограничения по напряжению, длине и комплектации детали.

Параметры

Технические характеристики

Ширина, см
8.2
Высота, см
5.6
Длина, см
8.2
Степень защиты
IP54
Рабочая температура окр. среды
от -15 до 70 °C
Вид подключения
кабельный ввод M20
Диапазон срабатывания
от 0 до 1 мбар
Максимальное рабочее давление
500 мбар
Диапазон регулировки
от 2,5 до 50 мбар
Для контроля
дифференциального давления
Рабочая среда
воздух, нейтральные газы
Единица продажи
шт
MPN / артикул
691373
Материалы

Документация

Документ — сверьте маркировку и исполнениеRU · Документ — проверьте исполнение
Документ — сверьте маркировку и исполнениеRU · Документ — проверьте исполнение
Инженерный подбор

Не нашли точную модель?

На отдельной странице можно распознать маркировку по фото или загрузить BOM из Excel, Word и CSV.

Подбор по фотоШильдик и описание Загрузить BOMXLS, XLSX, DOCX, CSV
