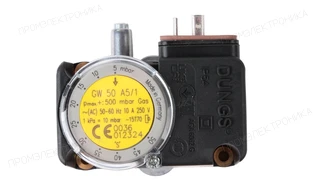

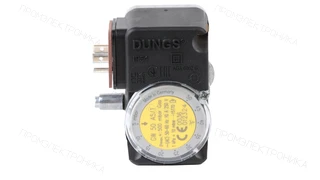

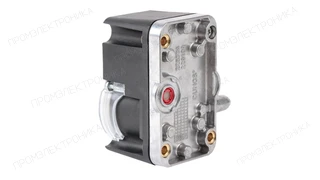

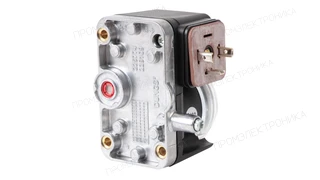

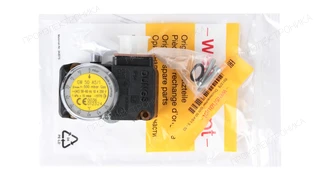

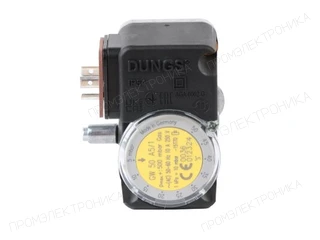

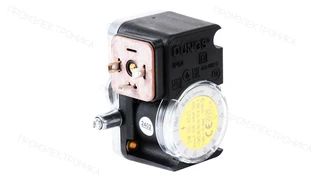

Реле давления Weishaupt GW 50 A5/1 — 691378
Реле давления: диапазон регулировки: от 5 до 50 мбар; максимальное рабочее давление: 500 мбар.
Электрическое подключение: DIN-штекер · Контролируемое давление: Избыточное давление · Степень защиты: IP54 · Максимальное рабочее давление: 500 мбар · Рабочая среда: Воздух · Рабочая среда: Горючие газы · Бренд горелки / OEM: Weishaupt · Диапазон регулировки: 5…50 мбар
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Реле давления Weishaupt GW 50 A5/1 — 691378
Реле давления: диапазон регулировки: от 5 до 50 мбар; максимальное рабочее давление: 500 мбар.
Параметры исполнения
- Диапазон регулировки
- от 5 до 50 мбар
- Максимальное рабочее давление
- 500 мбар
- Рабочая среда
- горючие газы, воздух
- Для контроля
- избыточного давления
- Тип соединения
- Rp 1/4"
- Вид подключения
- DIN-штекер
- Степень защиты
- IP54
- Диапазон срабатывания
- от 0 до 3 мбар
- Рабочая температура окр. среды
- от -15 до 70 °C
Проверка перед заменой и заказом
Укажите маркировку 691378 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.
Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.
Документация
Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.
Альтернативные артикулы
- Weishaupt
- We691378
Устанавливается в горелках
Деталь 691378 указана в подтверждённой комплектации следующих горелок (2).
Перед заказом сверьте полное исполнение и заводской номер горелки.
Применяемость
Артикул 691378 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Деталь в каталоге |
|---|---|
| WG10../1-D ZM-LN |

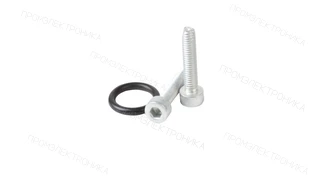

Реле давления GW 50 A5/1, 5 … 50 мбар с винтами и уплотнением
Позиция: 5.10
|
| WGL30/1-C/ZM |
Реле давления GW 50 A5/1, 5 … 50 мбар с винтами и уплотнением
Позиция: 6.09
|
| WGL40/1-A/ZM |
Реле давления GW 50 A5/1, 5 … 50 мбар с винтами и уплотнением
Позиция: 6.09
Реле давления GW 50 A5/1, 5-50 мбар
Позиция: 7.13
Реле давления GW 50 A5/1, 5-50 мбар
Позиция: 8.14
|
| WM-GL10/1-A/ZM-T (W-FM 100) |
Реле давления тип A5/1 — GW 50 A5/1 5-50 мбар
Позиция: 6.08
|
| WM-GL10/2-A/ZM-R (W-FM 100) |
Реле давления тип A5/1 — GW 50 A5/1 5-50 мбар
Позиция: 6.08
|
| WM-GL10/3-A/ZM-R (W-FM 100) |
Реле давления тип A5/1 — GW 50 A5/1 5-50 мбар
Позиция: 6.08
|
Свернуть список
| Модель и исполнение горелки | Деталь в каталоге |
|---|---|
| WM-GL10/3-A/ZM-T |
Реле давления тип A5/1 — GW 50 A5/1 5-50 мбар
Позиция: 6.08
|
| WM-GL20/2-A/ZM-T (W-FM 100/200) |
Реле давления газа — – GW 50 A5/1 5-50 мбар
Позиция: 7.07
Реле давления газа — – GW 50 A5/1 5-50 мбар
Позиция: 8.05
Реле давления газа — – GW 50 A5/1 5-50 мбар
Позиция: 9.06
Реле давления газа — – GW 50 A5/1 5-50 мбар
Позиция: 10.07
|
| WM-GL20/3-A/ZM-T (W-FM 100/200) |
Реле давления газа — – GW 50 A5/1 5-50 мбар
Позиция: 7.07
Реле давления газа — – GW 50 A5/1 5-50 мбар
Позиция: 8.05
Реле давления газа — – GW 50 A5/1 5-50 мбар
Позиция: 9.06
Реле давления газа — – GW 50 A5/1 5-50 мбар
Позиция: 10.07
|
Перед заказом сверьте полное исполнение и заводской номер горелки. Учитывайте указанные ограничения по напряжению, длине и комплектации детали.
Технические характеристики
- Вес, кг
- 0.2
- Ширина, см
- 6.2
- Высота, см
- 4.5
- Длина, см
- 7.2
- Степень защиты
- IP54
- Тип соединения
- Rp 1/4"
- Рабочая температура окр. среды
- от -15 до 70 °C
- Вид подключения
- DIN-штекер
- Диапазон срабатывания
- от 0 до 3 мбар
- Максимальное рабочее давление
- 500 мбар
- Диапазон регулировки
- от 5 до 50 мбар
- Для контроля
- избыточного давления
- Рабочая среда
- горючие газы, воздух
- Единица продажи
- шт
- MPN / артикул
- 691378
Документация
