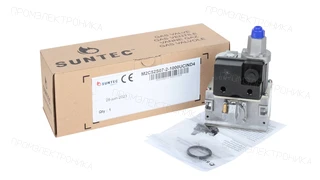

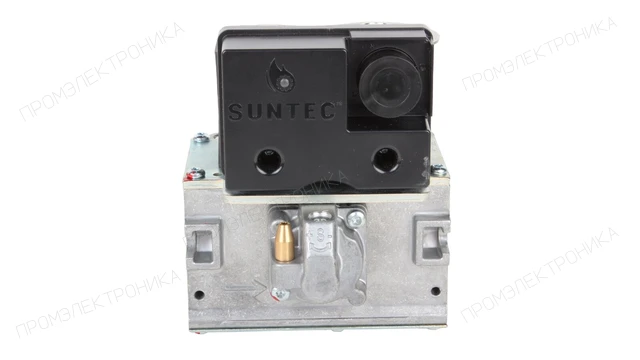

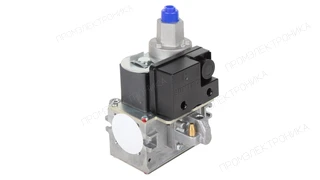

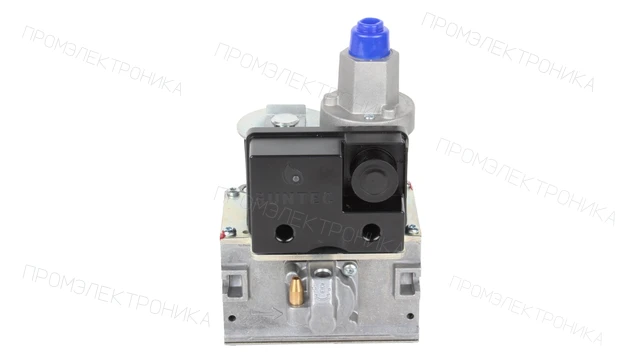

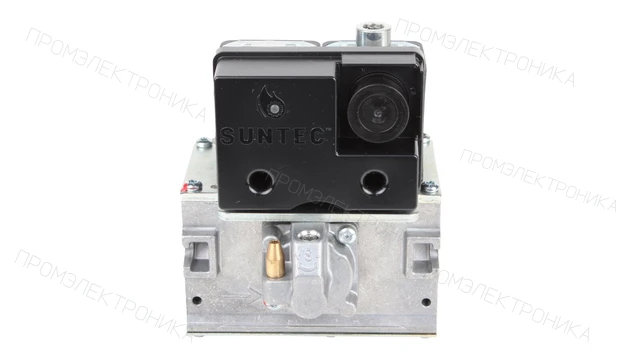

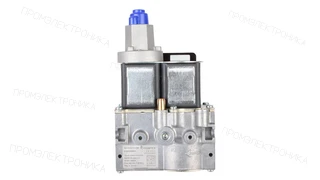

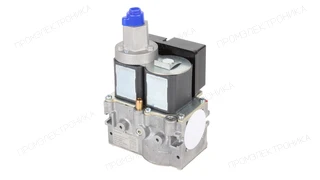

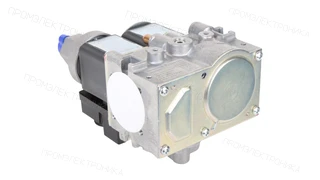

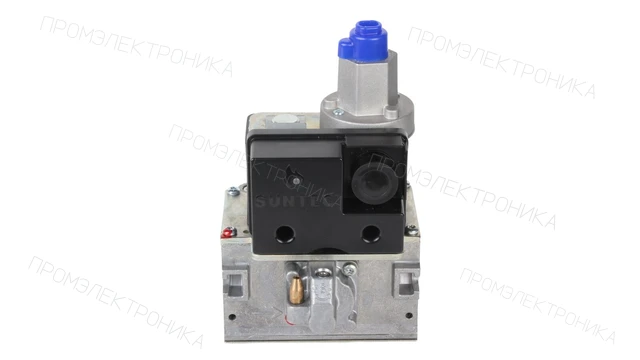

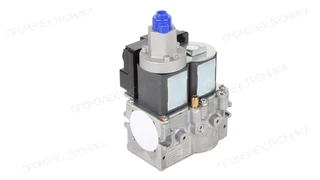

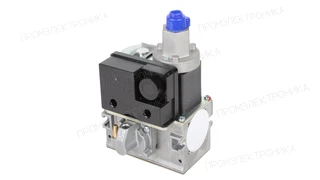

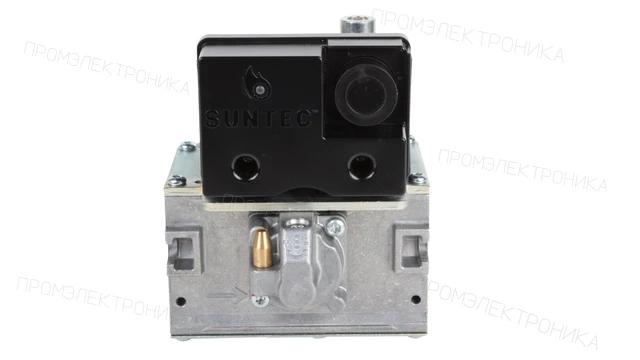

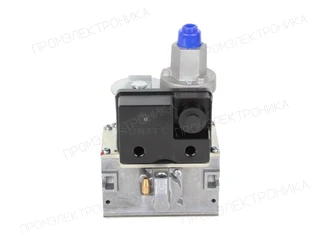

Газовый мультиблок Suntec M2C52S07-2-1000

Назначение и устройство

SUNTEC M2C52S07-2-1000 — газовый узел серии M2C: два отсечных клапана и регулятор постоянного давления. Обозначение исполнения определяет плавное открытие клапана V2, раздельное управление и ревизию изделия.

Серия M2C применяется для перекрытия подачи газа в горелочных установках. Серворегулятор поддерживает заданное давление между клапанами V1 и V2. Диапазон настройки регулятора следует отличать от максимального давления на входе.

Особенности исполнения

Полный код M2C52S07-2-1000 включает не только серию, но и тип открывания, электрическое управление, ревизию и код специального исполнения. Конечные цифры сохраняются при заказе и сверке заменяемого изделия.

Параметры подбора

Максимальное избыточное давление

360 мбар

Управление клапанами V1 и V2

раздельное

Напряжение питания

230 В AC

Диапазон выходного давления

от 4 до 20 мбар

Приведённые параметры относятся к указанной модели или обозначению серии в документах производителя. Максимальное давление, рабочий входной диапазон и настройка выходного давления проверяются отдельно. Состав фланцев и дополнительных устройств сверяется по заказному исполнению.

Документы и идентификация

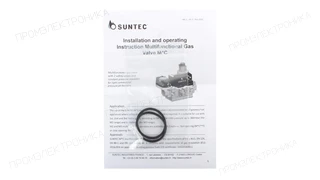

Для идентификации используются официальный каталог SUNTEC и сертификат с обозначениями моделей. Документы на разных языках и ревизии рассматриваются раздельно; общая характеристика серии не подтверждает все варианты специальной комплектации.

Что сверить перед заменой

Заказное обозначение M2C52S07-2-1000 сохраняется полностью. Дополнительно сравнивают маркировку на корпусе, электрическую схему, присоединение и состав дополнительных устройств. Совпадение серии или размера присоединения само по себе не подтверждает взаимозаменяемость. Для подбора полезны фото шильдика и обозначение горелки.
