СКБ ИНДУКЦИЯ · АРТИКУЛ 40554

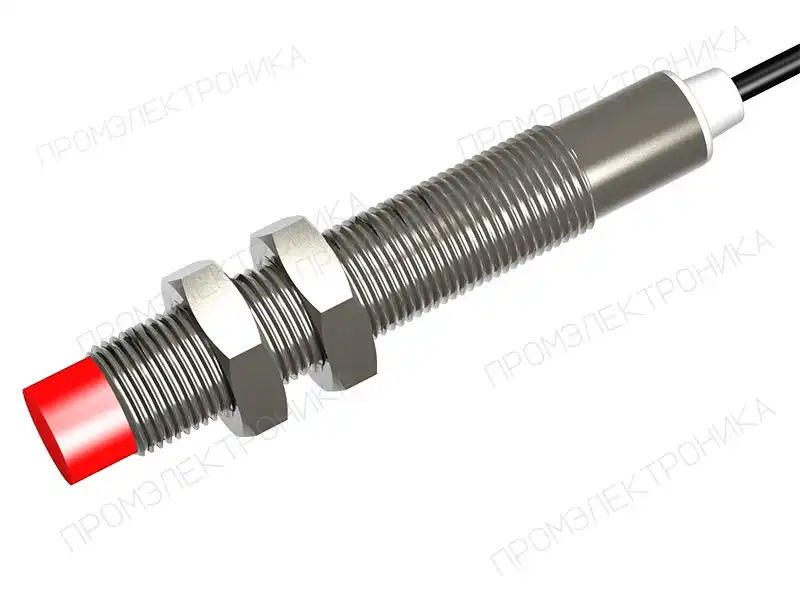

Выключатель бесконтактный индуктивный И03-NO-AC-Z(Л63)

Name: Выключатель бесконтактный индуктивный И03-NO-AC-Z(Л63)
Brand: СКБ Индукция
SKU: 40554

Полное обозначение: И03-NO-AC-Z(Л63)

Параметры исполнения

Номинальное расстояние переключения, Sn, мм: 4,0
Рабочее расстояние переключения, Sa, мм: 3,2
Схема выхода: AC 2-х пр.
Функция выхода: NO
Диапазон питающих напряжений, В: 20-250[AC ] 30-250[DC ]
Типоразмер корпуса, мм: Цилиндрический с резьбой, М12x1

Цена и срок поставки по запросу

В заявке будет указано полное исполнение и артикул 40554.

Запросить цену и срок sales@prom-elec.com

Как работает датчикИнтерактивный пример в 3D

Назначение и особенности И03-NO-AC-Z(Л63)

Выключатель бесконтактный индуктивный И03-NO-AC-Z(Л63) производства СКБ Индукция, артикул 40554. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

Монтажные характеристики И03-NO-AC-Z(Л63): корпус — Цилиндрический с резьбой, М12x1; материал — Латунь; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.

Номинальное расстояние переключения Sn для этого артикула — 4,0 мм. Рабочее расстояние Sa указано отдельно: 3,2 мм. Эти величины учитывают при выборе фактического зазора.

Электрическое исполнение: питание 20-250[AC ] 30-250[DC ] В, схема выхода «AC 2-х пр.», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.

Подключение И03-NO-AC-Z(Л63) — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.

Условия для выбора: защита IP 67; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 600 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.

Технические характеристики

Найти параметр

Номинальное расстояние переключения, Sn, мм	4,0
Способ установки	Не встраиваемый
Схема выхода	AC 2-х пр.
Функция выхода	NO
Типоразмер корпуса, мм	Цилиндрический с резьбой, М12x1
Материал корпуса датчика	Латунь
Максимальная частота переключения, Гц	600
Степень защиты IP	IP 67
Момент затяжки крепежа, Нм, не более	5
Материал гайки	Латунь
Наличие регулировки Sn	Нет
Гистерезис, %, не более	10
Рабочее расстояние переключения, Sa, мм	3,2
Диапазон питающих напряжений, В	20-250[AC ] 30-250[DC ]
Ток нагрузки, мА, не более	5...300
Наличие индикации включения	Есть
Наличие комплексной защиты	Есть
Наличие заземления	Есть
Остаточный ток (ток утечки), мА, не более	2,5
Способ подключения	Кабель
Длина кабеля, м	2
Тип кабеля	3x0,12 мм²
Рабочая температура окружающей среды, °С	-25…+75
Рабочее расстояние переключения, Sa, % от Sn	≤81

Перед подключением и заказом

Регулировка Sn не предусмотрена. Установочный зазор выбирают по характеристикам этого исполнения.
Предельный момент затяжки крепежа — 5 Н·м. Учитывайте материал корпуса и крепёжных элементов.
Материал мишени и реальный зазор
Резьба, длина корпуса и способ монтажа
Питание, схема входа ПЛК и функция выхода
Частота, кабель/разъём, температура и IP

Схему подключения и ограничения применяйте только к полному обозначению этой карточки.

Руководство по выбору в категории →

Документация

PDF · точное исполнение

PDFСКБ Индукция — И03-NO-AC-Z(Л63) — ПаспортRU · 4 стр. · 0,5 МБ

Подбор замены и зарубежные обозначения

Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.

ВБИ, ВБО, ВБЕ, ДКС, ДПАВБИ-М12-65У-2241-З
