Датчик бесконтактный индуктивный BIA.45305
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 10
- Рабочее расстояние переключения, Sa, мм
- 8,1
- Схема выхода
- AC 2-х пр.
- Функция выхода
- NC
- Типоразмер корпуса, мм
- Цилиндрический с резьбой, М30x1,5
- Способ установки
- Встраиваемый
В заявке будет указано полное исполнение и артикул 45305.
Запросить цену и срокsales@prom-elec.comНазначение и особенности BIA.45305
Датчик бесконтактный индуктивный BIA.45305 производства СКБ Индукция, артикул 45305. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

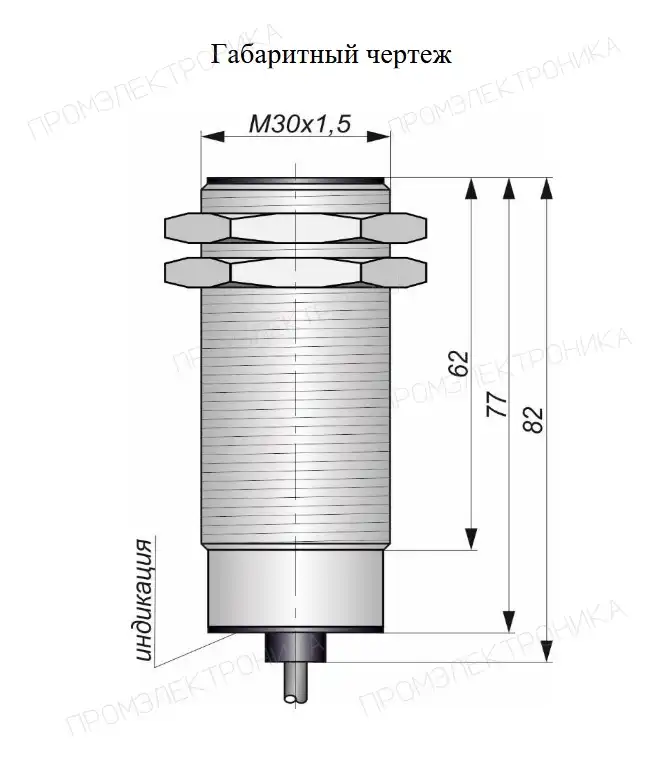

Монтажные характеристики BIA.45305: корпус — Цилиндрический с резьбой, М30x1,5; материал — Латунь; установка — встраиваемый.
Номинальное расстояние переключения Sn для этого артикула — 10 мм. Рабочее расстояние Sa указано отдельно: 8,1 мм. Эти величины учитывают при выборе фактического зазора.

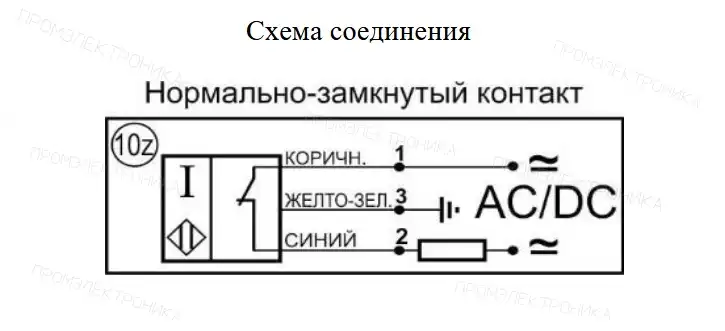

Электрическое исполнение: схема выхода «AC 2-х пр.», функция «NC». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение BIA.45305 — кабель, длина кабеля 5 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 67; рабочая температура окружающей среды -45…+65 °C; максимальная частота переключения 300 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 10 |
|---|---|
| Способ установки | Встраиваемый |
| Схема выхода | AC 2-х пр. |
| Функция выхода | NC |
| Типоразмер корпуса, мм | Цилиндрический с резьбой, М30x1,5 |
| Материал корпуса датчика | Латунь |
| Максимальная частота переключения, Гц | 300 |
| Степень защиты IP | IP 67 |
| Материал гайки | Латунь |
| Наличие регулировки Sn | Нет |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 8,1 |
| Наличие индикации включения | Есть |
| Наличие защиты от переполюсовки | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Есть |
| Остаточный ток (ток утечки), мА, не более | 2,5 |
| Способ подключения | Кабель |
| Длина кабеля, м | 5 |
| Тип кабеля | ПМВ МБ 3x0,34 мм² |
| Рабочая температура окружающей среды, °С | -45…+65 |
