Выключатель бесконтактный индуктивный BIB.46043
Параметры исполнения
- Номинальное расстояние переключения, Sn, мм
- 100
- Рабочее расстояние переключения, Sa, мм
- 80(40...110)
- Схема выхода
- AC 2-х пр.
- Функция выхода
- NO
- Диапазон питающих напряжений, В
- 20-250[AC ] 20-310[DC ]
- Типоразмер корпуса, мм
- 180х180х60
В заявке будет указано полное исполнение и артикул 46043.
Запросить цену и срокsales@prom-elec.comНазначение и особенности BIB.46043
Выключатель бесконтактный индуктивный BIB.46043 производства СКБ Индукция, артикул 46043. Исполнение относится к группе «На переменное 20-250В/ постоянное напряжение 30-250В».

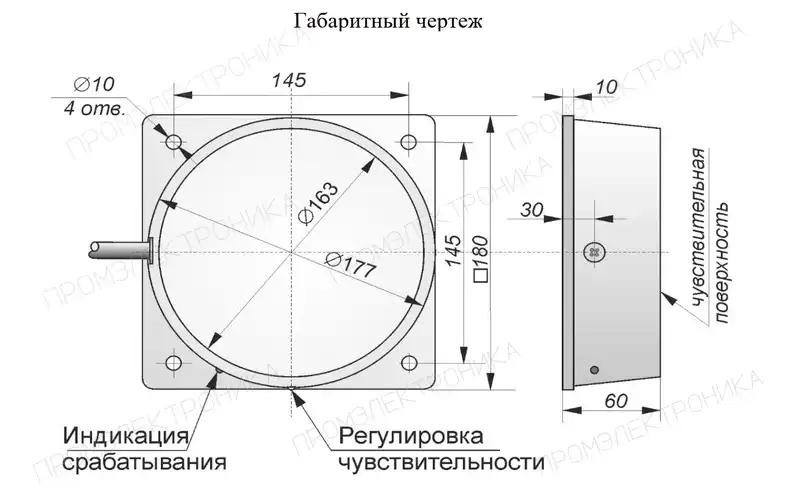

Монтажные характеристики BIB.46043: корпус — 180х180х60; материал — Пластик; установка — не встраиваемый. Перед монтажом проверьте свободную зону вокруг чувствительной поверхности по чертежу.
Номинальное расстояние переключения Sn для этого артикула — 100 мм. Рабочее расстояние Sa указано отдельно: 80(40...110) мм. Эти величины учитывают при выборе фактического зазора.

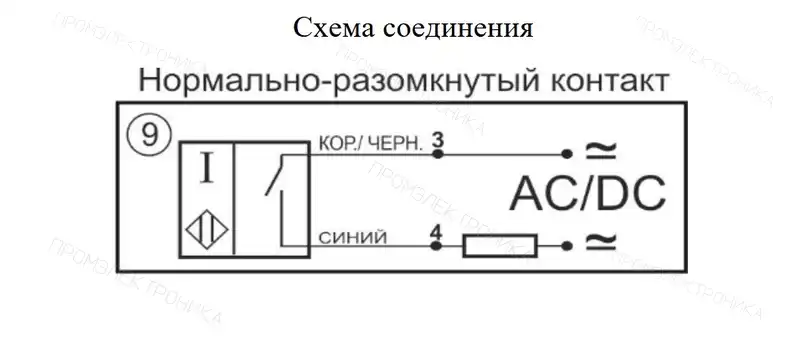

Электрическое исполнение: питание 20-250[AC ] 20-310[DC ] В, схема выхода «AC 2-х пр.», функция «NO». При замене сопоставьте эти параметры с входом принимающего устройства и схемой подключения.
Подключение BIB.46043 — кабель, длина кабеля 2 м. Для заказа ответной части используйте обозначение и распиновку выбранного исполнения.
Условия для выбора: защита IP 65; рабочая температура окружающей среды -25…+75 °C; максимальная частота переключения 100 Гц. Оценивайте их одновременно с механикой монтажа и режимом нагрузки.
Технические характеристики
| Номинальное расстояние переключения, Sn, мм | 100 |
|---|---|
| Способ установки | Не встраиваемый |
| Схема выхода | AC 2-х пр. |
| Функция выхода | NO |
| Типоразмер корпуса, мм | 180х180х60 |
| Материал корпуса датчика | Пластик |
| Максимальная частота переключения, Гц | 100 |
| Степень защиты IP | IP 65 |
| Наличие регулировки Sn | Есть |
| Гистерезис, %, не более | 10 |
| Рабочее расстояние переключения, Sa, мм | 80(40...110) |
| Диапазон питающих напряжений, В | 20-250[AC ] 20-310[DC ] |
| Ток нагрузки, мА, не более | 5…400 2-х пр. |
| Наличие индикации включения | Есть |
| Наличие комплексной защиты | Есть |
| Наличие заземления | Нет |
| Остаточный ток (ток утечки), мА, не более | 2,5 |
| Способ подключения | Кабель |
| Длина кабеля, м | 2 |
| Тип кабеля | 2x0,34 мм² |
| Рабочая температура окружающей среды, °С | -25…+75 |
Параметр не найден. Очистите строку поиска, чтобы увидеть полную таблицу.
Документация
PDF · точное исполнениеПодбор замены и зарубежные обозначения
Сопоставление обозначений помогает начать подбор. Перед заменой проверьте питание, выход, NO/NC, монтаж, дистанцию и соединение. Список может относиться к базовой модели: условие указано в каждой строке.
