Индуктивный датчик ДПА-П40-120К-1119-Н
Параметры исполнения
- Схема выхода
- PNP
- Рабочее напряжение, В
- 15-30 DC
- Вид подключения
- Клеммная коробка
- Габаритный размер, мм
- 144 х 40 х 40
- Температура окружающей среды
- -10…+70 °С
- Степень защиты корпуса
- IP67
Наличие и срок поставки уточняются для полного исполнения.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ДПА-П40-120К-1119-Н
ДПА-П40-120К-1119-Н — изделие «Сенсор» для контроля положения металлических деталей без механического контакта. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.

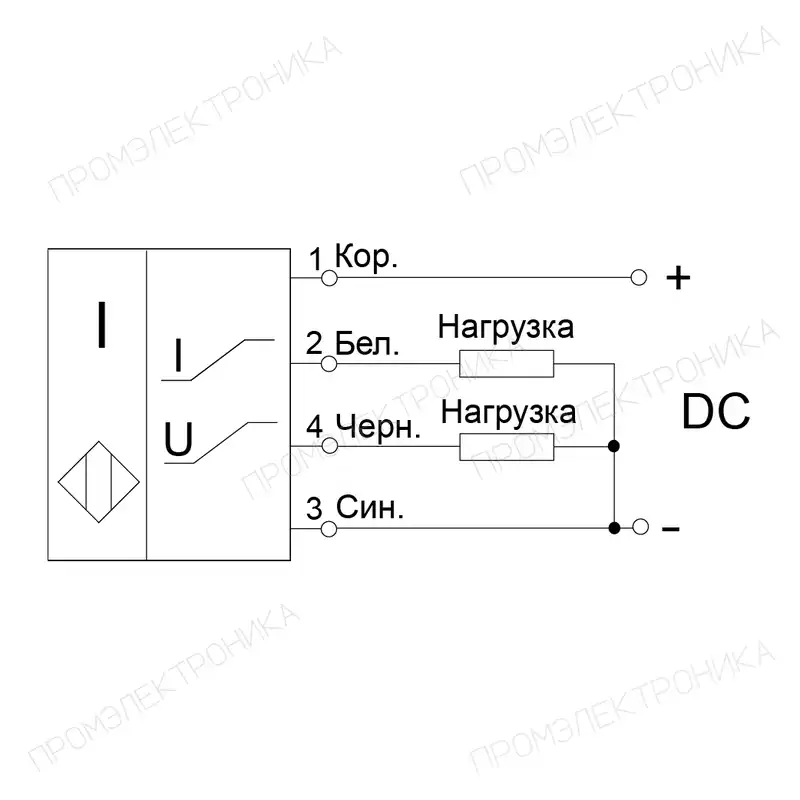

Электрическое подключение ДПА-П40-120К-1119-Н: Рабочее напряжение, В — 15-30 DC; Схема выхода — PNP; Вид подключения — Клеммная коробка.

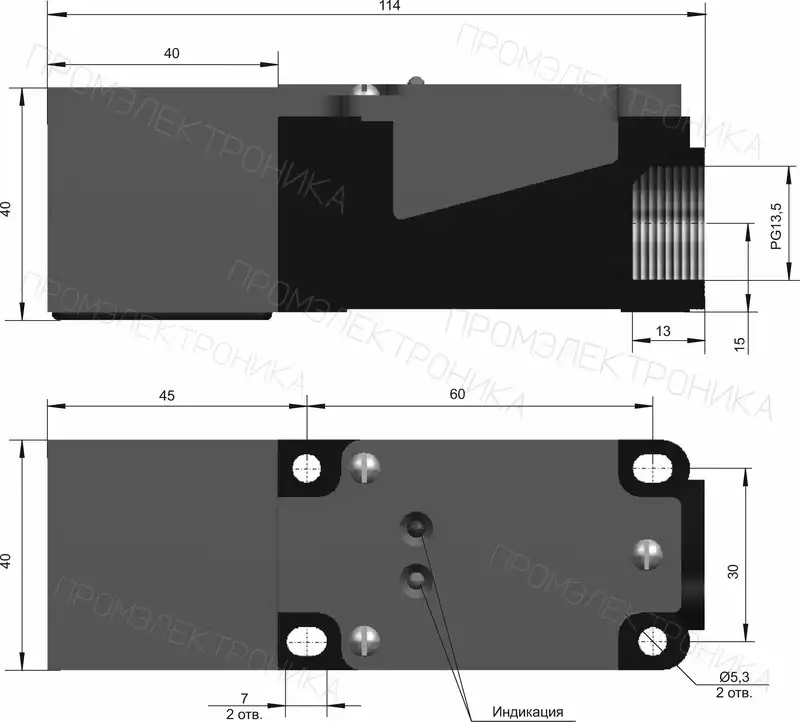

Монтаж и условия работы ДПА-П40-120К-1119-Н: Тип корпуса — прямоугольный; Монтажное исполнение — Утапливаемое; Габаритный размер, мм — 144 х 40 х 40; Материал корпуса — Полиамид; Степень защиты корпуса — IP67; Температура окружающей среды — -10…+70 °С.
Дополнительные параметры исполнения: Исполнение — Общепромышленное; Размер корпуса — □ 40х40 мм; Материал активной поверхности — Полиамид; Максимальная масса изделия, не более, кг — 0,217; Рекомендуемый диаметр кабеля, мм — 7-12; Рабочая зона, мм — 4-12; Линейная зона, мм — 4-11; Аналоговый выход — 0-20 мА / 0-10 В; Скорость изменения выходного тока, мА/мс — 5; Сопротивление нагрузки токового выхода Ом, не более — (U - 6) × 45; Индикация напряжения питания — Светодиод, красный; Сопротивление нагрузки выхода по напряжению кОм, не менее — 4,7.
Технические характеристики
| Исполнение | Общепромышленное |
|---|---|
| Тип корпуса | прямоугольный |
| Размер корпуса | □ 40х40 мм |
| Монтажное исполнение | Утапливаемое |
| Схема выхода | PNP |
| Рабочее напряжение, В | 15-30 DC |
| Габаритный размер, мм | 144 х 40 х 40 |
| Материал корпуса | Полиамид |
| Материал активной поверхности | Полиамид |
| Вид подключения | Клеммная коробка |
| Степень защиты корпуса | IP67 |
| Температура окружающей среды | -10…+70 °С |
| Максимальная масса изделия, не более, кг | 0,217 |
| Рекомендуемый диаметр кабеля, мм | 7-12 |
| Рабочая зона, мм | 4-12 |
| Линейная зона, мм | 4-11 |
| Аналоговый выход | 0-20 мА / 0-10 В |
| Скорость изменения выходного тока, мА/мс | 5 |
| Сопротивление нагрузки токового выхода Ом, не более | (U - 6) × 45 |
| Индикация напряжения питания | Светодиод, красный |
| Сопротивление нагрузки выхода по напряжению кОм, не менее | 4,7 |
Параметр не найден. Очистите строку поиска.
Документация
Паспорта и чертежиАналоги и подбор замены
Рекомендация по подбору помогает найти подходящий вариант. Перед заменой сравните питание, выход, функцию переключения, монтаж, рабочую дистанцию и подключение. Совпадение обозначения в справочнике не означает полной взаимозаменяемости.
Для подбора замены укажите маркировку установленного прибора и условия применения.
