Индуктивный датчик ДПА-М30-91С-2110-Н
Параметры исполнения
- Схема выхода
- PNP
- Рабочее напряжение, В
- 10-30 DC
- Вид подключения
- Кабель
- Габаритный размер, мм

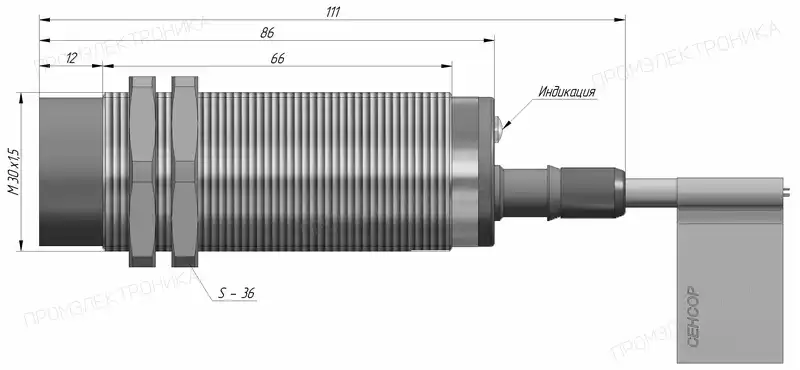

- M30 x 1,5 / L = 111
- Температура окружающей среды
- -25…+80 °С
- Степень защиты корпуса
- IP67
Наличие и срок поставки уточняются для полного исполнения.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ДПА-М30-91С-2110-Н
ДПА-М30-91С-2110-Н — изделие «Сенсор» для контроля положения металлических деталей без механического контакта. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.
Электрическое подключение ДПА-М30-91С-2110-Н: Рабочее напряжение, В — 10-30 DC; Схема выхода — PNP; Вид подключения — Кабель; Длина кабеля, м — 2.
Монтаж и условия работы ДПА-М30-91С-2110-Н: Тип корпуса — цилиндрический с резьбой; Монтажное исполнение — Неутапливаемое; Габаритный размер, мм — M30 x 1,5 / L = 111; Материал корпуса — Латунь никелированная; Степень защиты корпуса — IP67; Температура окружающей среды — -25…+80 °С.
Дополнительные параметры исполнения: Исполнение — Общепромышленное; Размер корпуса — Ø 30 мм; Материал активной поверхности — Полиамид; Материал кабеля — PVC-ХЛ; Максимальная масса изделия, не более, кг — 0,266; Обозначение резьбы — М30; Максимальный момент усилия затяжки крепежных гаек, кГм — 5,2; Особенности — Возможность крепления доп. защиты кабеля; Рабочая зона, мм — 3-15; Линейная зона, мм — 4,5-12; Аналоговый выход — 1,25-20 мА; Скорость изменения выходного тока, мА/мс — 5; Сопротивление нагрузки токового выхода Ом, не более — (U - 6) × 45; Индикация напряжения питания — Светодиод, красный.
Технические характеристики
| Исполнение | Общепромышленное |
|---|---|
| Тип корпуса | цилиндрический с резьбой |
| Размер корпуса | Ø 30 мм |
| Монтажное исполнение | Неутапливаемое |
| Схема выхода | PNP |
| Рабочее напряжение, В | 10-30 DC |
| Габаритный размер, мм | M30 x 1,5 / L = 111 |
| Материал корпуса | Латунь никелированная |
| Материал активной поверхности | Полиамид |
| Вид подключения | Кабель |
| Материал кабеля | PVC-ХЛ |
| Длина кабеля, м | 2 |
| Степень защиты корпуса | IP67 |
| Температура окружающей среды | -25…+80 °С |
| Максимальная масса изделия, не более, кг | 0,266 |
| Обозначение резьбы | М30 |
| Максимальный момент усилия затяжки крепежных гаек, кГм | 5,2 |
| Особенности | Возможность крепления доп. защиты кабеля |
| Рабочая зона, мм | 3-15 |
| Линейная зона, мм | 4,5-12 |
| Аналоговый выход | 1,25-20 мА |
| Скорость изменения выходного тока, мА/мс | 5 |
| Сопротивление нагрузки токового выхода Ом, не более | (U - 6) × 45 |
| Индикация напряжения питания | Светодиод, красный |
