Индуктивный датчик ДПА-М30-76Р-1110-Н
Параметры исполнения
- Схема выхода
- PNP
- Рабочее напряжение, В
- 10-30 DC
- Вид подключения
- Разъем M12 × 1
- Габаритный размер, мм

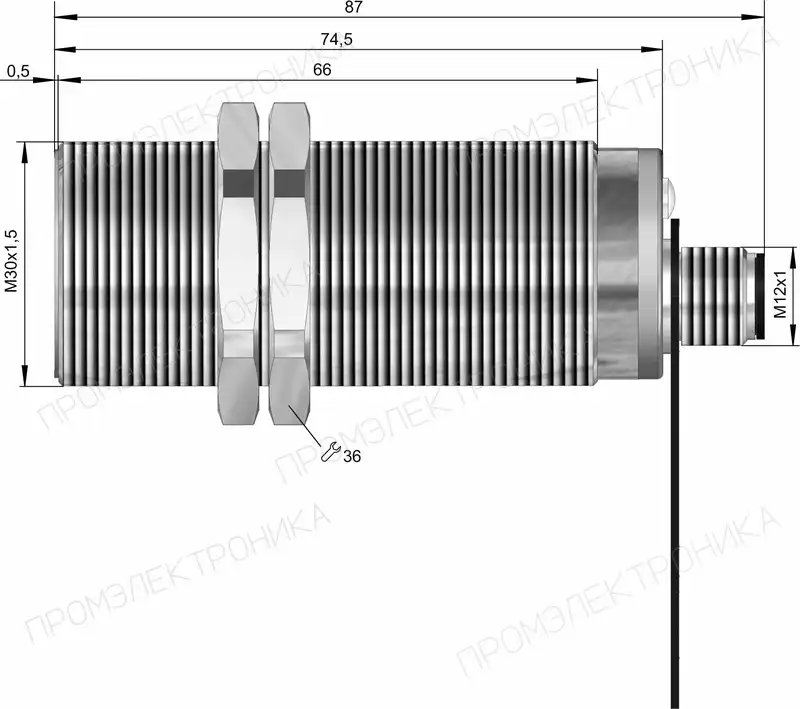

- M30 x 1,5 / L = 87
- Температура окружающей среды
- -25…+80 °С
- Степень защиты корпуса
- IP67
Наличие и срок поставки уточняются для полного исполнения.
Запросить цену и срокsales@prom-elec.comНазначение и особенности ДПА-М30-76Р-1110-Н
ДПА-М30-76Р-1110-Н — изделие «Сенсор» для контроля положения металлических деталей без механического контакта. Полное обозначение фиксирует выбранное исполнение; его необходимо сохранять в заявке и при сравнении с заменяемым оборудованием.
Электрическое подключение ДПА-М30-76Р-1110-Н: Рабочее напряжение, В — 10-30 DC; Схема выхода — PNP; Вид подключения — Разъем M12 × 1.
Монтаж и условия работы ДПА-М30-76Р-1110-Н: Тип корпуса — цилиндрический с резьбой; Монтажное исполнение — Утапливаемое; Габаритный размер, мм — M30 x 1,5 / L = 87; Материал корпуса — Латунь никелированная; Степень защиты корпуса — IP67; Температура окружающей среды — -25…+80 °С.
Дополнительные параметры исполнения: Исполнение — Общепромышленное; Размер корпуса — Ø 30 мм; Материал активной поверхности — Полиамид; Материал кабеля — PVC-ХЛ; Максимальная масса изделия, не более, кг — 0,185; Обозначение резьбы — М30; Максимальный момент усилия затяжки крепежных гаек, кГм — 5,2; Рабочая зона, мм — 2,9-10; Линейная зона, мм — 3-8; Аналоговый выход — 1,25-20 мА; Скорость изменения выходного тока, мА/мс — 5; Сопротивление нагрузки токового выхода Ом, не более — (U - 6) × 45; Индикация напряжения питания — Светодиод, красный.
Технические характеристики
| Исполнение | Общепромышленное |
|---|---|
| Тип корпуса | цилиндрический с резьбой |
| Размер корпуса | Ø 30 мм |
| Монтажное исполнение | Утапливаемое |
| Схема выхода | PNP |
| Рабочее напряжение, В | 10-30 DC |
| Габаритный размер, мм | M30 x 1,5 / L = 87 |
| Материал корпуса | Латунь никелированная |
| Материал активной поверхности | Полиамид |
| Вид подключения | Разъем M12 × 1 |
| Материал кабеля | PVC-ХЛ |
| Степень защиты корпуса | IP67 |
| Температура окружающей среды | -25…+80 °С |
| Максимальная масса изделия, не более, кг | 0,185 |
| Обозначение резьбы | М30 |
| Максимальный момент усилия затяжки крепежных гаек, кГм | 5,2 |
| Рабочая зона, мм | 2,9-10 |
| Линейная зона, мм | 3-8 |
| Аналоговый выход | 1,25-20 мА |
| Скорость изменения выходного тока, мА/мс | 5 |
| Сопротивление нагрузки токового выхода Ом, не более | (U - 6) × 45 |
| Индикация напряжения питания | Светодиод, красный |
Параметр не найден. Очистите строку поиска.
Документация
Паспорта и чертежиАналоги и подбор замены
Рекомендация по подбору помогает найти подходящий вариант. Перед заменой сравните питание, выход, функцию переключения, монтаж, рабочую дистанцию и подключение. Совпадение обозначения в справочнике не означает полной взаимозаменяемости.
Для подбора замены укажите маркировку установленного прибора и условия применения.
