Riello
· Дутьевые горелки

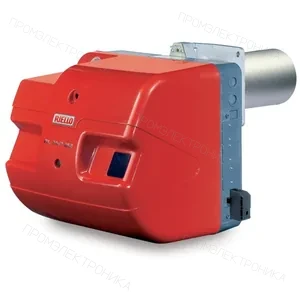

Дизельная горелка Riello RG0.R 1/230/50
MPN / артикул: 3736550
Дизельная горелка Riello RG0.R 1/230/50 относится к серии GULLIVER RG. Карточка подготовлена по официальному каталогу Riello; параметры конкретного исполнения нужно сверять с документацией и шильдиком.
Документация для оборудования3 материалов; язык и редакция указаны отдельноО модели
Описание
Дизельная горелка Riello RG0.R 1/230/50 — арт. 3736550: техническое описание
Riello RG0.R 1/230/50, арт. 3736550, исполнение серии GULLIVER RG.
Карточка предназначена для инженерного подбора и запроса поставки. Для корректного подбора фиксируются точный артикул, модель, серия, документы и связи с запчастями.
Диапазон тепловой мощности по официальному техническому буклету: 16.6 ÷ 27.3 кВт.
Запчасти в карточке привязаны к точному артикулу горелки; совпадения только по названию серии не публикуются как подтвержденная применяемость.
Применение
Применяется в составе котельного или теплогенерирующего оборудования согласно назначению серии GULLIVER RG и официальной документации Riello.
Перед заменой или заказом нужно сверить шильдик установленной горелки, топливо, питание, длину головы, исполнение TC/TL/ST/LP и установленный автомат горения, если эти параметры есть в источниках.
Характеристики
| Параметр | Значение |
|---|---|
| Производитель | Riello |
| Артикул | 3736550 |
| Модель | RG0.R 1/230/50 |
| Серия | GULLIVER RG |
| Тип топлива | дизельное топливо |
| Режим работы | одноступенчатая |
| Класс выбросов | Standard |
| Электропитание | 1/230/50 |
| Диапазон мощности | 16.6 ÷ 27.3 кВт |
Запасные части
Ниже приведены позиции, привязанные к точному артикулу горелки по внутреннему источнику применяемости; совпадения только по названию серии не использованы.
| Поз. | Артикул | Наименование |
|---|---|---|
| 1 | 3002495 | Жидкотопливный насос (Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01132xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01176xxxxxx; вариант с SUNTEC / R.B.L. (смотрите примечание 3 и 4)) |
| 1 | 3007771 | Жидкотопливный насос (Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx; вариант с R.B.L. (смотрите примечание 1 и 2)) |
| 10 | 3008095 | Подогреватель в комплекте |
| 11 | 3007456 | Штекер подогревателя |
| 12 | 3007839 | Датчик пламени |
| 13 | 3007458 | Смотровое окно |
| 14 | 3008946 | Направляющая всасываемого воздуха |
| 15 | 3008940 | Форсуночный адаптер |
| 16 | 3008948 | Уравнительный диск |
| 17 | 3008942 | Втулка |
| 18 | 3007465 | Кабель поджига |
| 19 | 3007617 | Блок электродов поджига |
| 2 | 3002451 | Электромагнитная катушка (Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01132xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01176xxxxxx; вариант с SUNTEC / R.B.L. (смотрите примечание 3 и 4)) |
| 2 | 3008648 | Электромагнитная катушка (Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx; вариант с R.B.L. (смотрите примечание 1 и 2)) |
| 20 | 3008947 | Жаровая труба |
| 21 | 3008636 | Фланец |
| 22 | 3005787 | Прокладка фланца |
| 23 | 3008953 | Регулятор положения воздушной заслонки |
| 24 | 3008951 | Электромагнитная катушка |
| 25 | 3008945 | Воздушная заслонка |
| 26 | 3007466 | Фиксатор форсуночного адаптера |
| 27 | 3008952 | Вентилятор |
| 28 | 3008938 | Электродвигатель |
| 29 | 20087035 | Конденсатор |
| 3 | 3002496 | Кабель жидкотопливного насоса |
| 30 | 3009068 | Фитинг |
| 31 | 3007454 | Штекер |
| 32 | 3000443 | Сцепление |
| 33 | 3005720 | Жидкотопливный шланг |
| 34 | 3008939 | Кожух горелки |
| 35 | 3007582 | Электромагнитный соленоид насоса (смотрите примечание 1 и 2) (Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx) |
| 36 | 3008651 | Регулировочный винт (смотрите примечание 1 и 2) (Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx) |
| 37 | 3007173 | Кольцевая прокладка (смотрите примечание 1 и 2) (Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx) |
| 38 | 3007087 | Металлическая прокладка (смотрите примечание 1 и 2) (Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx) |
| 39 | 3007268 | Фитинг (смотрите примечание 1 и 2) (Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx) |
| 4 | 3002497 | Жидкотопливная трубка |
| 40 | 3000439 | Сальник жидкотопливного насоса (смотрите примечание 1 и 2) (Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx) |
| 41 | 3007156 | Кольцевая прокладка (смотрите примечание 1 и 2) (Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx) |
| 42 | 3008653 | Фильтр жидкотопливного насоса + прокладка (смотрите примечание 1 и 2) (Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx) |
| 5 | 3003081 | Прокладка крышки насоса (смотрите примечание 3 и 4) (Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01132xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01176xxxxxx) |
| 6 | 3003082 | Фильтрующий элемент жидкотопливного насоса (смотрите примечание 3 и 4) (Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01132xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01176xxxxxx) |
| 7 | 3001175 | Топочный автомат |
| 8 | 3007396 | Плавкий предохранитель |
| 9 | 3006937 | 7-контактный разъем |
Перед заказом проверьте артикул 3736550, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Комплектация Riello
Установленные запчасти
Перечень подтверждённых позиций для горелки RG0.R 1/230/50. Ссылки показаны только для тех запчастей, у которых уже есть отдельная карточка на сайте.
44 позиций
24 с карточкой товара
Топливная арматура7 поз.
Поз.НаименованиеАртикул и карточка
1
Жидкотопливный насосДля горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01132xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01176xxxxxx; вариант с SUNTEC / R.B.L. (смотрите примечание 3 и 4)
1
Жидкотопливный насосДля горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx; вариант с R.B.L. (смотрите примечание 1 и 2)
6
Фильтрующий элемент жидкотопливного насоса (смотрите примечание 3 и 4)Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01132xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01176xxxxxx
15
Форсуночный адаптер
26
Фиксатор форсуночного адаптера
35
Электромагнитный соленоид насоса (смотрите примечание 1 и 2)Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx
40
Сальник жидкотопливного насоса (смотрите примечание 1 и 2)Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx
Прочие позиции17 поз.
Поз.НаименованиеАртикул и карточка
2
Электромагнитная катушкаДля горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01132xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01176xxxxxx; вариант с SUNTEC / R.B.L. (смотрите примечание 3 и 4)
2
Электромагнитная катушкаДля горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx; вариант с R.B.L. (смотрите примечание 1 и 2)
8
Плавкий предохранитель
10
Подогреватель в комплекте
12
Датчик пламени
13
Смотровое окно
14
Направляющая всасываемого воздуха
16
Уравнительный диск
17
Втулка
23
Регулятор положения воздушной заслонки
24
Электромагнитная катушка
25
Воздушная заслонка
30
Фитинг
32
Сцепление
33
Жидкотопливный шланг
36
Регулировочный винт (смотрите примечание 1 и 2)Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx
39
Фитинг (смотрите примечание 1 и 2)Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx
Электроды и кабели7 поз.
Поз.НаименованиеАртикул и карточка
3
Кабель жидкотопливного насоса
9
7-контактный разъем
11
Штекер подогревателя
18
Кабель поджига
19
Блок электродов поджига
28
Электродвигатель
31
Штекер
Корпус, фланцы и трубки10 поз.
Поз.НаименованиеАртикул и карточка
4
Жидкотопливная трубка
5
Прокладка крышки насоса (смотрите примечание 3 и 4)Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01132xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01176xxxxxx
20
Жаровая труба
21
Фланец
22
Прокладка фланца
34
Кожух горелки
37
Кольцевая прокладка (смотрите примечание 1 и 2)Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx
38
Металлическая прокладка (смотрите примечание 1 и 2)Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx
41
Кольцевая прокладка (смотрите примечание 1 и 2)Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx
42
Фильтр жидкотопливного насоса + прокладка (смотрите примечание 1 и 2)Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≤ 01122xxxxxx; Для горелок Riello серии Gulliver RG0.R, Gulliver RG0.1R с серийным номером ≥ 01186xxxxxx
Автоматика и электрические узлы2 поз.
Поз.НаименованиеАртикул и карточка
7
Топочный автомат
29
Конденсатор
Двигатель и вентилятор1 поз.
Поз.НаименованиеАртикул и карточка
27
Вентилятор
В перечень включены только позиции, привязанные к точному артикулу горелки. Перед заказом сверьте шильдик, исполнение и заводской номер.
Параметры
Технические характеристики
- Артикул Riello
- 3736550
- Модель
- RG0.R 1/230/50
- Серия
- GULLIVER RG
- Тип топлива
- дизельное топливо
- Режим работы
- одноступенчатая
- Класс выбросов
- Standard
- Электропитание
- 1/230/50
- Диапазон тепловой мощности
- 16.6 ÷ 27.3 кВт
- Единица продажи
- шт
- Артикул производителя
- 3736550
Материалы
Документация
Руководство монтажника Riello GULLIVER RGRU · PDF на prom-elec.com
Технический буклет Riello GULLIVER RGEN · PDF на prom-elec.com
Installer manual Riello GULLIVER RGIT · PDF на prom-elec.com
