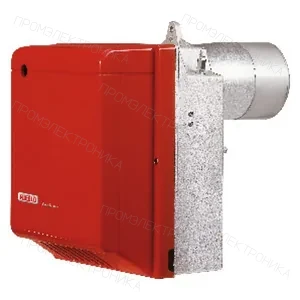

Дизельная горелка Riello RG1RK 1/230/50
MPN / артикул: 3736250
Дизельная горелка Riello RG1RK 1/230/50 относится к серии GULLIVER RG. Карточка подготовлена по официальному каталогу Riello; параметры конкретного исполнения нужно сверять с документацией и шильдиком.
Документация для оборудования3 материалов; язык и редакция указаны отдельноО модели
Описание
Дизельная горелка Riello RG1RK 1/230/50 — арт. 3736250: техническое описание
Riello RG1RK 1/230/50, арт. 3736250, исполнение серии GULLIVER RG.
Карточка предназначена для инженерного подбора и запроса поставки. Для корректного подбора фиксируются точный артикул, модель, серия, документы и связи с запчастями.
Запчасти в карточке привязаны к точному артикулу горелки; совпадения только по названию серии не публикуются как подтвержденная применяемость.
Применение
Применяется в составе котельного или теплогенерирующего оборудования согласно назначению серии GULLIVER RG и официальной документации Riello.
Перед заменой или заказом нужно сверить шильдик установленной горелки, топливо, питание, длину головы, исполнение TC/TL/ST/LP и установленный автомат горения, если эти параметры есть в источниках.
Характеристики
| Параметр | Значение |
|---|---|
| Производитель | Riello |
| Артикул | 3736250 |
| Модель | RG1RK 1/230/50 |
| Серия | GULLIVER RG |
| Тип топлива | дизельное топливо |
| Режим работы | одноступенчатая |
| Класс выбросов | Standard |
| Электропитание | 1/230/50 |
Запасные части
Ниже приведены позиции, привязанные к точному артикулу горелки по внутреннему источнику применяемости; совпадения только по названию серии не использованы.
| Поз. | Артикул | Наименование |
|---|---|---|
| 1 | 3002495 | Жидкотопливный насос SUNTEC / R.B.L. (смотрите примечание *) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01132xxxxxx; Жидкотопливный насос SUNTEC / R.B.L. (смотрите примечание *)) |
| 10 | 3007456 | Штекер подогревателя |
| 11 | 3007510 | Крышка смесительного устройства |
| 12 | 3007458 | Смотровое окно |
| 13 | 3007839 | Датчик пламени |
| 14 | 3007512 | Держатель |
| 15 | 3007475 | Направляющая всасываемого воздуха |
| 16 | 3007467 | Форсуночный адаптер |
| 17 | 3006276 | Фиксатор форсуночного адаптера |
| 18 | 3007514 | Уравнительный диск |
| 19 | 3007462 | Термостат |
| 2 | 3002451 | Электромагнитная катушка (смотрите примечание *) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01132xxxxxx) |
| 20 | 3007463 | Фитинг |
| 21 | 3007172 | Кольцевая прокладка |
| 22 | 3007464 | Подогреватель |
| 23 | 3007465 | Кабель поджига |
| 24 | 3007513 | Блок электродов поджига |
| 25 | 3007515 | Фиксатор горелки |
| 26 | 3005787 | Прокладка фланца |
| 27 | 3008636 | Фланец |
| 28 | 3007516 | Жаровая труба |
| 29 | 3007517 | Регулятор положения воздушной заслонки (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01400xxxxxx) |
| 29 | 3008937 | Регулятор положения воздушной заслонки (Для горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01410xxxxxx) |
| 3 | 3002496 | Кабель жидкотопливного насоса (смотрите примечание *) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01132xxxxxx) |
| 30 | 3007519 | Воздушная заслонка (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01400xxxxxx) |
| 30 | 3008815 | Воздушная заслонка (Для горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01410xxxxxx) |
| 31 | 3007476 | Вентилятор |
| 32 | 3008489 | Электродвигатель |
| 33 | 3007479 | Конденсатор |
| 34 | 3007454 | Штекер |
| 35 | 3009068 | Фитинг |
| 36 | 3005720 | Жидкотопливный шланг |
| 37 | 3000443 | Сцепление |
| 38 | 3008080 | Кожух горелки |
| 39 | 3007657 | Форсуночный стержень в сборе (включая позиции 10-12, 14, 16 и 19-22) |
| 4 | 3002504 | Жидкотопливная трубка (смотрите примечание *) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01132xxxxxx) |
| 5 | 3003081 | Прокладка крышки насоса (смотрите примечание *) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01132xxxxxx) |
| 50 | 3007771 | Жидкотопливный насос R.B.L. (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx; Жидкотопливный насос R.B.L. (смотрите примечание ****)) |
| 51 | 3007162 | Кольцевая прокладка (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx) |
| 52 | 3005719 | Фильтрующий элемент жидкотопливного насоса (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx) |
| 53 | 3007087 | Металлическая прокладка (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx) |
| 54 | 3007268 | Фитинг (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx) |
| 55 | 3000439 | Сальник жидкотопливного насоса (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx) |
| 56 | 3007511 | Жидкотопливная трубка (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx) |
| 57 | 3007772 | Кабель жидкотопливного насоса (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx) |
| 58 | 3007582 | Электромагнитный соленоид насоса (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx) |
| 59 | 3007565 | Электромагнитная катушка (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx) |
| 6 | 3003082 | Фильтрующий элемент жидкотопливного насоса (смотрите примечание *) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01132xxxxxx) |
| 60 | 3007566 | Скоба + гайка (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx) |
| 61 | 3007156 | Кольцевая прокладка (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx) |
| 62 | 3007173 | Кольцевая прокладка (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx) |
| 63 | 3007202 | Регулятор давления (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx) |
| 64 | 3007028 | Кольцевая прокладка (смотрите примечание ****) (Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx) |
| 7 | 3007396 | Плавкий предохранитель |
| 8 | 3006937 | 7-контактный разъем |
| 9 | 3001175 | Топочный автомат |
Перед заказом проверьте артикул 3736250, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Комплектация Riello
Установленные запчасти
Перечень подтверждённых позиций для горелки RG1RK 1/230/50. Ссылки показаны только для тех запчастей, у которых уже есть отдельная карточка на сайте.
56 позиций
30 с карточкой товара
Топливная арматура9 поз.
Поз.НаименованиеАртикул и карточка
1
Жидкотопливный насос SUNTEC / R.B.L. (смотрите примечание *)Для горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01132xxxxxx; Жидкотопливный насос SUNTEC / R.B.L. (смотрите примечание *)
6
Фильтрующий элемент жидкотопливного насоса (смотрите примечание *)Для горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01132xxxxxx
16
Форсуночный адаптер
17
Фиксатор форсуночного адаптера
39
Форсуночный стержень в сборе (включая позиции 10-12, 14, 16 и 19-22)
50
Жидкотопливный насос R.B.L. (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx; Жидкотопливный насос R.B.L. (смотрите примечание ****)
52
Фильтрующий элемент жидкотопливного насоса (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx
55
Сальник жидкотопливного насоса (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx
58
Электромагнитный соленоид насоса (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx
Прочие позиции23 поз.
Поз.НаименованиеАртикул и карточка
2
Электромагнитная катушка (смотрите примечание *)Для горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01132xxxxxx
7
Плавкий предохранитель
11
Крышка смесительного устройства
12
Смотровое окно
13
Датчик пламени
14
Держатель
15
Направляющая всасываемого воздуха
18
Уравнительный диск
19
Термостат
20
Фитинг
22
Подогреватель
25
Фиксатор горелки
29
Регулятор положения воздушной заслонкиДля горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01400xxxxxx
29
Регулятор положения воздушной заслонкиДля горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01410xxxxxx
30
Воздушная заслонкаДля горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01400xxxxxx
30
Воздушная заслонкаДля горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01410xxxxxx
35
Фитинг
36
Жидкотопливный шланг
37
Сцепление
54
Фитинг (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx
59
Электромагнитная катушка (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx
60
Скоба + гайка (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx
63
Регулятор давления (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx
Электроды и кабели8 поз.
Поз.НаименованиеАртикул и карточка
3
Кабель жидкотопливного насоса (смотрите примечание *)Для горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01132xxxxxx
8
7-контактный разъем
10
Штекер подогревателя
23
Кабель поджига
24
Блок электродов поджига
32
Электродвигатель
34
Штекер
57
Кабель жидкотопливного насоса (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx
Корпус, фланцы и трубки13 поз.
Поз.НаименованиеАртикул и карточка
4
Жидкотопливная трубка (смотрите примечание *)Для горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01132xxxxxx
5
Прокладка крышки насоса (смотрите примечание *)Для горелок Riello серии Gulliver RG1RK с серийным номером ≥ 01132xxxxxx
21
Кольцевая прокладка
26
Прокладка фланца
27
Фланец
28
Жаровая труба
38
Кожух горелки
51
Кольцевая прокладка (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx
53
Металлическая прокладка (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx
56
Жидкотопливная трубка (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx
61
Кольцевая прокладка (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx
62
Кольцевая прокладка (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx
64
Кольцевая прокладка (смотрите примечание ****)Для горелок Riello серии Gulliver RG1RK с серийным номером ≤ 01122xxxxxx
Автоматика и электрические узлы2 поз.
Поз.НаименованиеАртикул и карточка
9
Топочный автомат
33
Конденсатор
Двигатель и вентилятор1 поз.
Поз.НаименованиеАртикул и карточка
31
Вентилятор
В перечень включены только позиции, привязанные к точному артикулу горелки. Перед заказом сверьте шильдик, исполнение и заводской номер.
Параметры
Технические характеристики
- Артикул Riello
- 3736250
- Модель
- RG1RK 1/230/50
- Серия
- GULLIVER RG
- Тип топлива
- дизельное топливо
- Режим работы
- одноступенчатая
- Класс выбросов
- Standard
- Электропитание
- 1/230/50
- Единица продажи
- шт
- Артикул производителя
- 3736250
Материалы
Документация
Руководство монтажника Riello GULLIVER RGRU · PDF на prom-elec.com
Технический буклет Riello GULLIVER RGEN · PDF на prom-elec.com
Installer manual Riello GULLIVER RGIT · PDF на prom-elec.com
