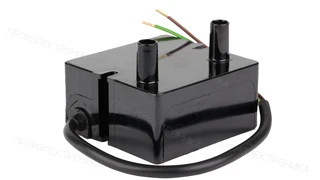

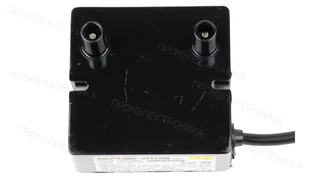

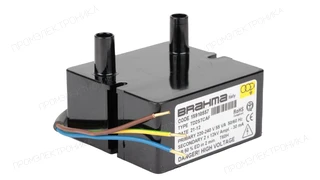

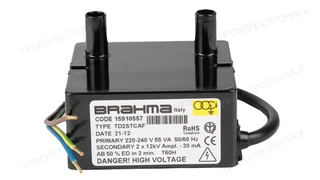

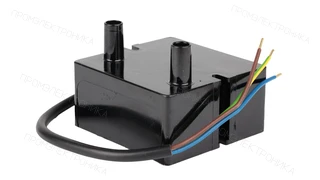

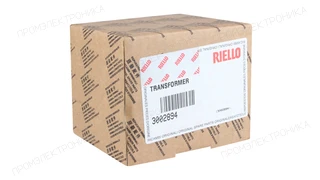

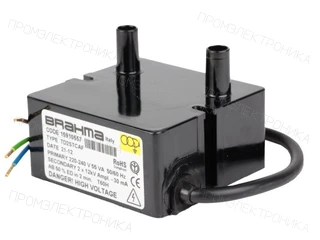

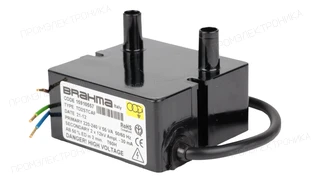

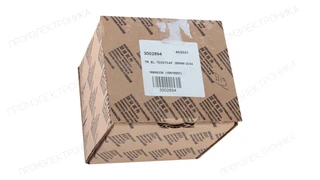

Трансформатор розжига Riello TD2STCAF 15910557
Трансформатор розжига Riello TD2STCAF 15910557, артикул 3002894. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 50 % · Ток поджига: 30 мА · Напряжение поджига: 12 кВ · Степень защиты: IP00 · Количество выходов: 2 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Описание
Трансформатор розжига Riello TD2STCAF 15910557: техническое описание
Трансформатор розжига Riello TD2STCAF 15910557 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 12 кВ; ток поджига — 30 мА; высоковольтные выходы — 2; продолжительность включения ED — 50 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц / 60 Гц; потребляемая мощность — 55 В·А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.
Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; кабель питания — 250 мм; степень защиты — IP00. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3002894. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 3002894 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RL 34 MZ TC |
Тип / исполнение: 972 T Артикул горелки: 3470200, 3470210 Позиция в каталоге: 34 |
| RL 34 MZ TL |
Тип / исполнение: 972 Т Артикул горелки: 3470201, 3470211 Позиция в каталоге: 34 |
| RL 34/1 MZ TC |
Тип / исполнение: 971 T Артикул горелки: 3470110 Позиция в каталоге: 34 |
| RL 34/1 MZ TL |
Тип / исполнение: 971 T Артикул горелки: 3470111 Позиция в каталоге: 34 |
| RL 42 BLU |
Тип / исполнение: 998 T1 Артикул горелки: 20027567, 20027568 Позиция в каталоге: 13 |
| RL 44 MZ TC |
Тип / исполнение: 1/230 V / 973 Т Артикул горелки: 3470300, 3470310 Позиция в каталоге: 34 |
Свернуть список
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RL 44 MZ TC |
Тип / исполнение: 3/230-400 V / 973 Т Артикул горелки: 3470330, 3470340 Позиция в каталоге: 34 |
| RL 44 MZ TL |
Тип / исполнение: 1/230 V / 973 Т Артикул горелки: 3470301, 3470311 Позиция в каталоге: 34 |
| RL 44 MZ TL |
Тип / исполнение: 3/230-400 V / 973 Т Артикул горелки: 3470331, 3470341 Позиция в каталоге: 34 |
| RL 64 MZ TC |
Тип / исполнение: 974 T Артикул горелки: 3470400, 3470410 Позиция в каталоге: 34 |
| RL 64 MZ TL |
Тип / исполнение: 974 T Артикул горелки: 3470401, 3470411 Позиция в каталоге: 34 |
Перед заказом сверьте модель, артикул и заводской номер горелки с её шильдиком. Учитывайте длину головки, напряжение и указанные ограничения по комплектации.
В каких горелках установлена деталь
Артикул 3002894 указан в перечне запчастей следующих опубликованных карточек горелок Riello.
Связи показаны по точному артикулу детали и точному артикулу горелки. Перед заменой сверяйте шильдик, исполнение головы, питание и заводской номер.
Технические характеристики
- Вес, кг
- 0.36
- Ширина, см
- 7
- Высота, см
- 5.4
- Длина, см
- 7.3
- Степень защиты
- IP00
- Электропитание
- 220 В - 220 В
- Длина кабеля электропитания
- 250 мм
- Частота тока
- 50 Гц / 60 Гц
- Ток поджига
- 30 мА
- Напряжение поджига
- 12 кВ
- Продолжительность работы ED(DU)
- 50 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 2
- Потребляемая мощность
- 55 В·А
- Единица продажи
- шт
- Артикул производителя
- 3002894
