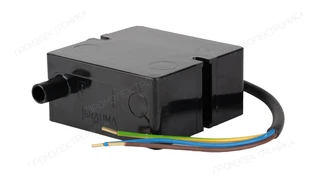

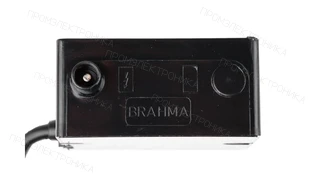

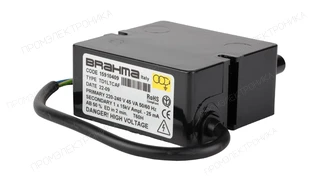

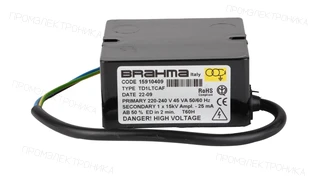

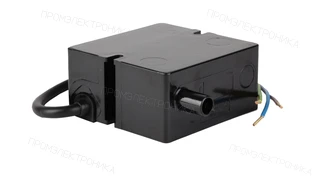

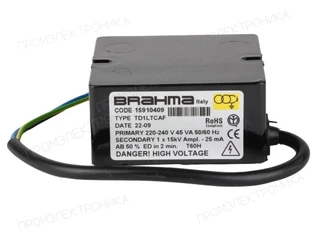

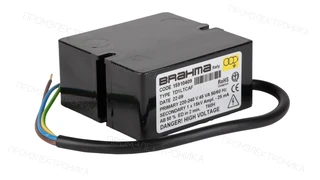

Трансформатор розжига Riello TD1LTCAF 15910409
Трансформатор розжига Riello TD1LTCAF 15910409, артикул 3002475. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 50 % · Ток поджига: 25 мА · Напряжение поджига: 15 кВ · Степень защиты: IP00 · Количество выходов: 1 · Комплектация: Трансформаторы · Напряжение питания: 220 В
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Трансформатор розжига Riello TD1LTCAF 15910409: техническое описание
Трансформатор розжига Riello TD1LTCAF 15910409 — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 15 кВ; ток поджига — 25 мА; высоковольтные выходы — 1; продолжительность включения ED — 50 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц / 60 Гц; потребляемая мощность — 45 В·А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.
Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; кабель питания — 560 мм; степень защиты — IP00. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Riello; артикул или обозначение — 3002475. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 3002475 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| BS2/M |
Тип / исполнение: 916 M Артикул горелки: 3762200, 3762250 Позиция в каталоге: 18 |
| BS2/M TL |
Тип / исполнение: 916 M Артикул горелки: 20052610 Позиция в каталоге: 18 |
| BS3/M |
Тип / исполнение: 917 M Артикул горелки: 3762300, 3762350 Позиция в каталоге: 18 |
| BS3/M TL |
Тип / исполнение: 917 M Артикул горелки: 3762370 Позиция в каталоге: 18 |
| BS4/M |
Тип / исполнение: 918 M Артикул горелки: 3762400, 3762450 Позиция в каталоге: 18 |
| BS4/M TL |
Тип / исполнение: 918 M Артикул горелки: 20052613 Позиция в каталоге: 18 |
Свернуть список
| Модель и исполнение горелки | Артикул горелки и условия применения |
|---|---|
| RS 25/E BLU TC |
Тип / исполнение: 878 T Артикул горелки: 3910700, 3910710 Позиция в каталоге: 17 |
| RS 25/E BLU TL |
Тип / исполнение: 878 T Артикул горелки: 3910701, 3910711 Позиция в каталоге: 17 |
| RS 34/E MZ TC |
Тип / исполнение: 888 T Артикул горелки: 3789400, 3789410 Позиция в каталоге: 17 |
| RS 34/E MZ TL |
Тип / исполнение: 888 T Артикул горелки: 3789401, 3789411 Позиция в каталоге: 17 |
| RS 35/E BLU TC |
Тип / исполнение: 879 T Артикул горелки: 3910800, 3910810, 3910830, 3910840 Позиция в каталоге: 17 |
| RS 35/E BLU TL |
Тип / исполнение: 879 T Артикул горелки: 3910801, 3910811, 3910831, 3910841 Позиция в каталоге: 17 |
| RS 44/E MZ TC |
Тип / исполнение: 1/230 V, 889 T Артикул горелки: 3789500, 3789510 Позиция в каталоге: 17 |
| RS 44/E MZ TC |
Тип / исполнение: 3/230-400 V, 889 T Артикул горелки: 3789530, 3789540 Позиция в каталоге: 17 |
| RS 44/E MZ TL |
Тип / исполнение: 1/230 V, 889 T Артикул горелки: 3789501, 3789511 Позиция в каталоге: 17 |
| RS 44/E MZ TL |
Тип / исполнение: 3/230-400 V, 889 T Артикул горелки: 3789531, 3789541 Позиция в каталоге: 17 |
Перед заказом сверьте модель, артикул и заводской номер горелки с её шильдиком. Учитывайте длину головки, напряжение и указанные ограничения по комплектации.
В каких горелках установлена деталь
Артикул 3002475 указан в перечне запчастей следующих опубликованных карточек горелок Riello.
Свернуть список
Связи показаны по точному артикулу детали и точному артикулу горелки. Перед заменой сверяйте шильдик, исполнение головы, питание и заводской номер.
Технические характеристики
- Вес, кг
- 0.36
- Ширина, см
- 7.3
- Высота, см
- 3.5
- Длина, см
- 8.6
- Степень защиты
- IP00
- Электропитание
- 220 В - 220 В
- Длина кабеля электропитания
- 560 мм
- Частота тока
- 50 Гц / 60 Гц
- Ток поджига
- 25 мА
- Напряжение поджига
- 15 кВ
- Продолжительность работы ED(DU)
- 50 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 1
- Потребляемая мощность
- 45 В·А
- Единица продажи
- шт
- Артикул производителя
- 3002475
