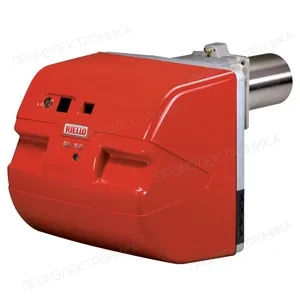

Дизельная горелка Riello RL 44 MZ TC FS1 3/220-400/50-60 220-230/50-60
Дизельная горелка Riello RL 44 MZ TC FS1 3/220-400/50-60 220-230/50-60 относится к серии RL 34÷44. Карточка подготовлена по официальному каталогу Riello; параметры конкретного исполнения нужно сверять с документацией и шильдиком.
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Дизельная горелка Riello RL 44 MZ TC FS1 3/220-400/50-60 220-230/50-60 — арт. 3470340: техническое описание
Riello RL 44 MZ TC FS1 3/220-400/50-60 220-230/50-60, арт. 3470340, исполнение серии RL 34÷44.
Карточка предназначена для инженерного подбора и запроса поставки. Для корректного подбора фиксируются точный артикул, модель, серия, документы и связи с запчастями.
Диапазон тепловой мощности по официальному техническому буклету: 155/235 ÷ 485 кВт.
Тип горелки по официальному руководству: 973 T.
Запчасти в карточке привязаны к точному артикулу горелки; совпадения только по названию серии не публикуются как подтвержденная применяемость.
Применение
Применяется в составе котельного или теплогенерирующего оборудования согласно назначению серии RL 34÷44 и официальной документации Riello.
Перед заменой или заказом нужно сверить шильдик установленной горелки, топливо, питание, длину головы, исполнение TC/TL/ST/LP и установленный автомат горения, если эти параметры есть в источниках.
Характеристики
| Параметр | Значение |
|---|---|
| Производитель | Riello |
| Артикул | 3470340 |
| Модель | RL 44 MZ TC FS1 3/220-400/50-60 220-230/50-60 |
| Серия | RL 34÷44 |
| Тип топлива | дизельное топливо |
| Режим работы | двухступенчатая |
| Класс выбросов | Standard |
| Электропитание | 3/220-400/50-60 |
| Исполнение головы | TC |
| Диапазон мощности | 155/235 ÷ 485 кВт |
| Тип горелки | 973 T |
Запасные части
Ниже приведены позиции, привязанные к точному артикулу горелки по внутреннему источнику применяемости; совпадения только по названию серии не использованы.
| Поз. | Артикул | Наименование |
|---|---|---|
| 1 | 3007077 | Прокладка |
| 10 | 3013727 | Винт |
| 13 | 3003769 | Жидкотопливный шланг |
| 14 | 3009068 | Фитинг |
| 15 | 3013071 | Топочный автомат RMO88.53C2 |
| 16 | 3003770 | Переключатель |
| 18 | 3007589 | 5-контактный разъем |
| 19 | 3006948 | 4-контактный разъем |
| 2 | 3006719 | Фитинг |
| 20 | 3006937 | 7-контактный разъем |
| 21 | 3013678 | Колпачок защитный |
| 22 | 3003082 | Фильтрующий элемент жидкотопливного насоса |
| 23 | 3013790 | Штекерные соединения в комплекте |
| 24 | 3013729 | Фиксирующая штанга |
| 26 | 3003779 | Датчик пламени FC13/R |
| 28 | 3013744 | Винт |
| 29 | 3013745 | Направляющая всасываемого воздуха |
| 3 | 3013804 | Колпачок защитный |
| 30 | 3003081 | Прокладка крышки жидкотопливного насоса |
| 32 | 3013792 | Защитная плита |
| 33 | 3003784 | Цоколь топочного автомата |
| 34 | 3002894 | Трансформатор поджига TD2STCAF |
| 35 | 3005804 | Фитинг |
| 36 | 3006784 | Фитинг |
| 39 | 3013877 | Жидкотопливная трубка |
| 4 | 3007079 | Прокладка |
| 40 | 3012393 | Кабель поджига |
| 41 | 3003796 | Электрод поджига |
| 42 | 3003495 | Фиксатор электродов в комплекте |
| 43 | 3013754 | Регулировочный винт в комплекте |
| 44 | 3013796 | Фланец |
| 45 | 3013799 | Регулировочный стержень |
| 46 | 3003806 | Удлинитель жаровой трубы |
| 47 | 3003811 | Жаровая труба |
| 48 | 3013803 | Фиксатор |
| 49 | 3003814 | Форсуночный адаптер |
| 5 | 3013787 | Сцепление в комплекте |
| 51 | 3003816 | Шпонка вала |
| 52 | 3013805 | Жидкотопливный насос |
| 53 | 3003817 | Прокладка фланца |
| 54 | 3013807 | Уравнительный диск в комплекте |
| 55 | 3003820 | Прокладка поршня в комплекте |
| 56 | 3013808 | Жидкотопливная трубка |
| 57 | 3013809 | Жидкотопливная трубка |
| 58 | 3003823 | Прокладка поршня в комплекте |
| 59 | 3013810 | Зубчатая шкала в комплекте |
| 6 | 3013789 | Вентилятор |
| 60 | 3013811 | Жидкотопливная трубка |
| 61 | 3003825 | Гидравлический привод |
| 62 | 3013812 | Воздушная заслонка в сборе |
| 63 | 3013801 | Жидкотопливная трубка |
| 64 | 3003831 | Распределительный блок |
| 65 | 3003828 | Электромагнитная катушка |
| 66 | 3013802 | Воздухозаборный короб |
| 67 | 20014917 | Изоляция воздухозаборного короба (смотрите примечание *) (Для горелок с серийным номером ≥ 02259xxxxxx) |
| 7 | 3013728 | Смотровое окно |
| 9 | 3013724 | Кожух горелки |
Установленные запчасти
Перечень подтверждённых позиций для горелки RL 44 MZ TC FS1 3/220-400/50-60 220-230/50-60. Ссылки показаны только для тех запчастей, у которых уже есть отдельная карточка на сайте.
Корпус, фланцы и трубки15 поз.
Прочие позиции29 поз.
Двигатель и вентилятор1 поз.
Автоматика и электрические узлы2 поз.
Электроды и кабели7 поз.
Топливная арматура3 поз.
В перечень включены только позиции, привязанные к точному артикулу горелки. Перед заказом сверьте шильдик, исполнение и заводской номер.
Технические характеристики
- Артикул Riello
- 3470340
- Модель
- RL 44 MZ TC FS1 3/220-400/50-60 220-230/50-60
- Серия
- RL 34÷44
- Тип топлива
- дизельное топливо
- Режим работы
- двухступенчатая
- Класс выбросов
- Standard
- Электропитание
- 3/220-400/50-60
- Исполнение головы
- TC
- Диапазон тепловой мощности
- 155/235 ÷ 485 кВт
- Тип горелки Riello
- 973 T
- Единица продажи
- шт
- Артикул производителя
- 3470340
