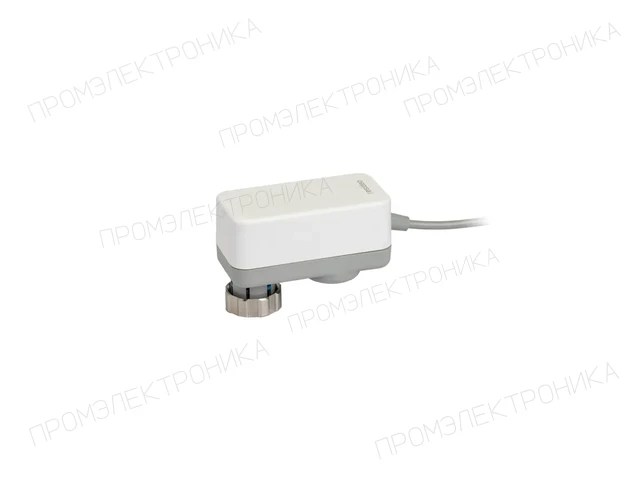

Компактный линейный привод Honeywell (Resideo) MSLF-B030-150 управляет штоком водяного регулирующего клапана. Механизм предназначен для местной автоматизации отопления и охлаждения; его электрическое исполнение и тип управляющей команды выбирают по регулятору и клапану. Полное обозначение сохраняет различия питания, усилия и функций исполнения.
Документация для оборудования5 материалов; язык и редакция указаны отдельноКомпактный линейный привод Honeywell (Resideo) MSLF-B030-150 управляет штоком водяного регулирующего клапана. Механизм предназначен для местной автоматизации отопления и охлаждения; его электрическое исполнение и тип управляющей команды выбирают по регулятору и клапану. Полное обозначение сохраняет различия питания, усилия и функций исполнения. Привод применяют для регулирования горячей или холодной воды в фанкойлах, индукционных приборах, небольших калориферах, охладителях и зональных узлах. Компактный корпус позволяет разместить исполнительный механизм в ограниченном пространстве рядом с теплообменником. Сам привод не контактирует с потоком: герметичность и гидравлические параметры обеспечивает клапан. Положение штока изменяет проходное сечение, а алгоритм поддержания комнатной или приточной температуры задаёт внешний регулятор.
Привод использует плавающее трёхпозиционное управление. Визуальный индикатор показывает положение, а подготовленный соединительный кабель упрощает подключение. Рабочий ход находится в диапазоне 2–8 мм; время движения при ходе 6,5 мм составляет 150 с. Корпус имеет защиту IP54, монтажное соединение M30×1,5. Наличие ручного управления определяется конкретным исполнением, а не только названием семейства MS. Параметры MSLF-B030-150: напряжение питания: 24 Vac/dc; степень защиты: IP54; время перемещения: 150 s at 6.5 мм stroke; входной управляющий сигнал: 3-pt , 2-pt; действие при отключении питания: Fail in place; длина кабеля: 1,5 m; максимальная температура окружающей среды: 60 °C; максимальная температура среды: 120 °C.
В паспорте указаны PICV V5007 DN15–50, линейные VDE/VXE/VYE DN15–25, сбалансированные VDE…C DN15–32 и VDE…M/VXE…M DN25–40. Требуемое усилие определяется сочетанием клапана, диаметра и перепада давления. Одинаковое крепление M30×1,5 не делает исполнения 180 Н и 300 Н равноценными для любого корпуса. Для модулирующей схемы выбирают MSLM, для плавающей трёхпозиционной — MSLF/MSHF.
Привод закрепляют на горловине совместимого клапана штатным соединением. Для резьбового крепления используют предусмотренную накидную часть, сохраняя соосность со штоком. Кабель выводят в сторону клеммной коробки или контроллера, оставляя запас для снятия исполнительного механизма. Корпус располагают в доступной зоне, защищённой от конденсата и недопустимого нагрева. При подборе учитывают не только резьбу, но также рабочий ход, высоту закрытия и требуемое усилие клапана.
В документации MS указан защитный колпачок MS-COVER для регулирующих элементов. Он относится к монтажным принадлежностям. Двигатель, электроника позиционера и внутренний редуктор отдельными ремонтными кодами в этом паспорте не перечислены. При замене исполнительного механизма сохраняют требуемое усилие, питание и режим управления; корпус клапана и его гидравлическую вставку рассматривают отдельно.
После монтажа проверяют перемещение штока, фактическое открытие и закрытие клапана, а затем реакцию на команду комнатного регулятора. В системах охлаждения контролируют отсутствие конденсата на электрических соединениях. Положение без питания учитывают в проектной схеме отопления или охлаждения. Для замены сохраняют полное обозначение клапана, приводного механизма и установленного адаптера: одинаковая присоединительная резьба не определяет рабочую геометрию всего узла.
