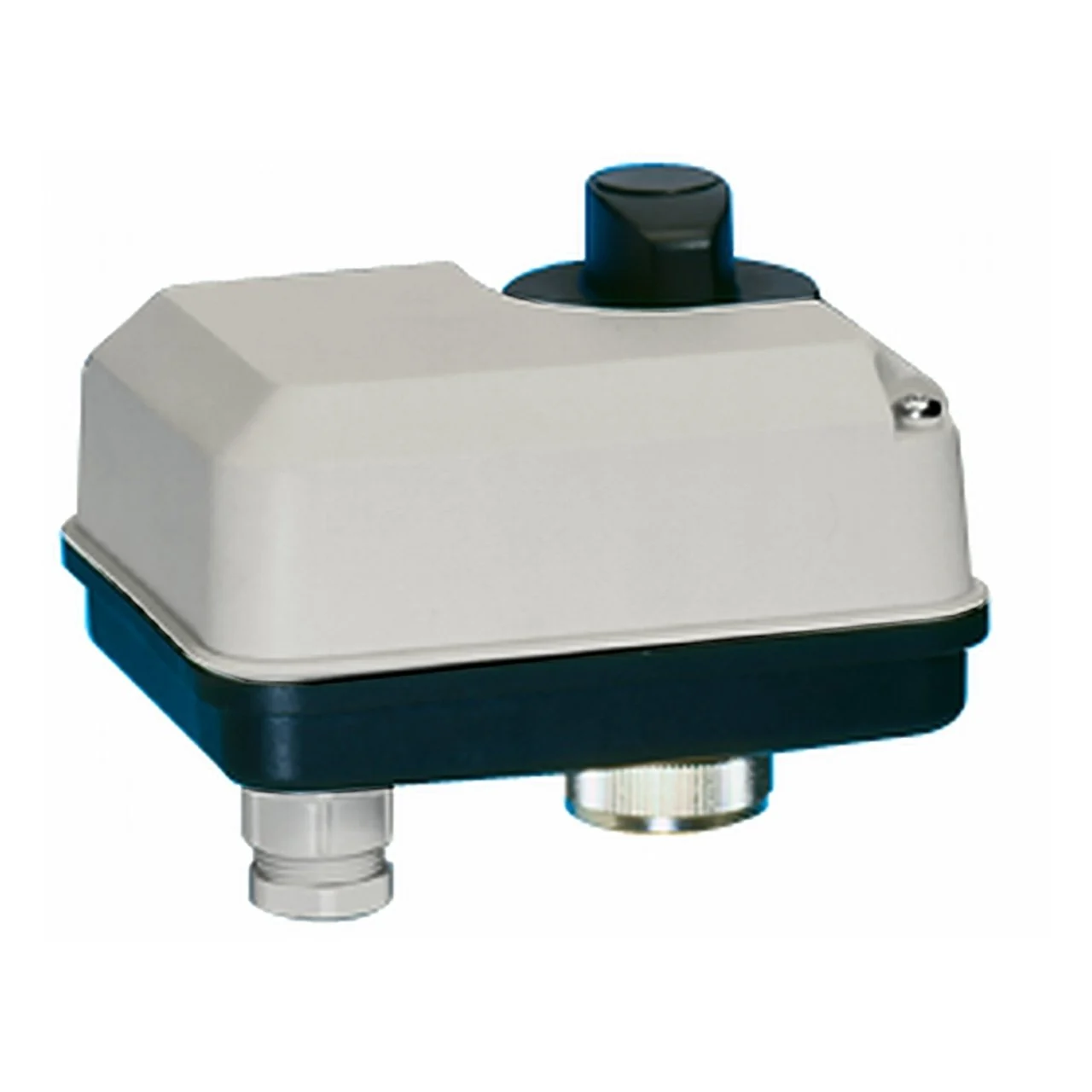

Линейный электропривод клапана Honeywell (Resideo) ML6420A3023

Назначение и применение

Линейный электропривод Honeywell (Resideo) ML6420A3023 предназначен для перемещения штока регулирующего клапана в системах отопления, вентиляции и кондиционирования. Исполнительный механизм управляется трёхпозиционными командами регулятора. Точное исполнение определяет питание, усилие, рабочий ход и время перемещения. Привод устанавливают на регулирующей арматуре узлов отопления, водяных калориферов приточных установок, охладителей и теплообменников. Он изменяет положение затвора, а расход и тепловую мощность определяет клапан совместно с регулятором. В двухходовом узле регулируется проход среды; в трёхходовом — соотношение потоков либо распределение по ветвям. Привод работает в составе контура регулирования температуры, управляемого контроллером установки.

Особенности исполнения

Вращение двигателя преобразуется редуктором в поступательное движение. Штатное соединение передаёт усилие штоку клапана без отдельной рычажной передачи. Ограничение усилия и отключение в конечной точке защищают механизм при достижении рабочего положения. Отдельные команды задают движение на открытие и закрытие; при снятии команды регулятор прекращает перемещение. Такое управление подходит для контроллеров с коммутируемыми выходами SPDT. Для пусконаладки предусмотрено ручное позиционирование при отключённом электрическом питании. После восстановления автоматического управления проверяют освобождение ручного механизма. Параметры ML6420A3023: ход: 20 мм; управляющий сигнал: Трёхпозиционный; напряжение питания: 24 В; степень защиты: IP54; время перемещения: 30 с.

Совместимое оборудование

Совместимость описана таблицами сочетаний со стандартными линейными клапанами Honeywell / Resideo: V5011, V5013, V5328, V5329, V5016, V5025, V5049 и V5050, включая соответствующие исполнения DE/DI, XE/XI и DF/XF. Артикул корпуса, ход и допустимый перепад давления определяют применимость конкретного привода; перечень серий не означает одинаковых условий для всех диаметров.

Место установки и монтаж

Монтаж выполняют непосредственно на клапане: опору привода фиксируют на его горловине, а шток соединяют штатным захватом. Ось движения должна совпадать с осью штока клапана. Над корпусом оставляют место для снятия крышки и доступа к клеммам; возле трубопровода — пространство для обслуживания соединения. Проводку подводят через предусмотренные вводы. Допустимую температуру среды оценивают вместе с нагревом зоны установки, а при необходимости применяют указанный для клапана высокотемпературный комплект.

Запчасти и принадлежности

В текущем паспорте серии указаны вспомогательные переключатели 43191680-005 и потенциометр обратной связи 43191679-011. Для повышенной температуры среды предусмотрены комплекты 43196000-001 и 43196000-002, выбираемые по клапану и DN. Это опциональные принадлежности; комплектацию и применимость к установленной ревизии проверяют отдельно. Внутренние детали редуктора в данном перечне не приведены.

Проверка работы

При вводе в работу проверяют оба направления перемещения, крайние положения и связь сигнала регулятора с открытием конкретного порта клапана. Для трёхходовой арматуры фиксируют положение каналов A, B и AB. Полный ход должен соответствовать ходу клапана, а усилие — табличному допустимому перепаду давления для его диаметра. Электрический привод не изменяет паспортные ограничения корпуса клапана по среде, давлению и температуре. Доступ к ручному управлению и возможность снять привод предусматривают уже при размещении узла.
