Линейный привод клапана Honeywell (Resideo) M5410C1001

Назначение и применение

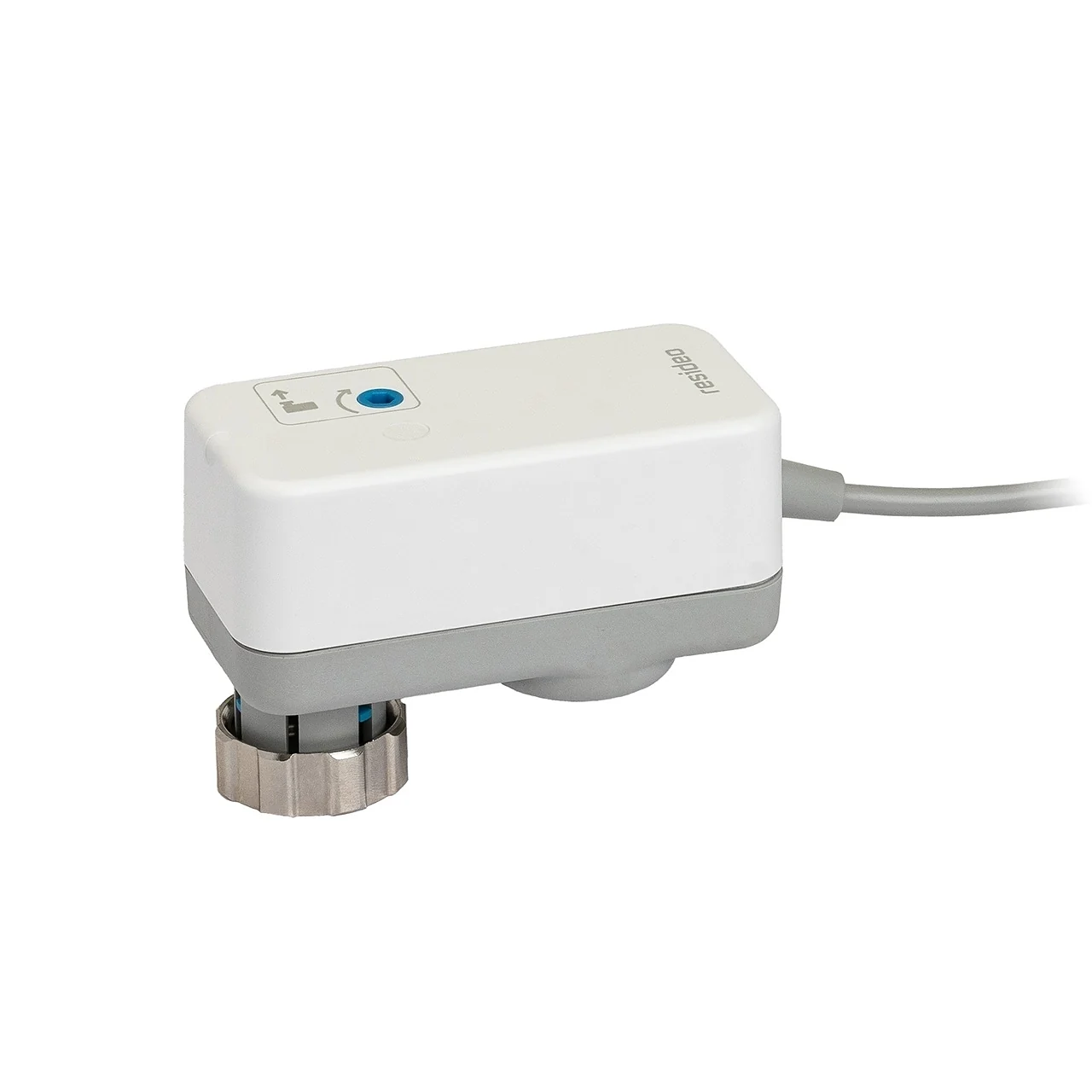

Компактный линейный привод Honeywell (Resideo) M5410C1001 управляет штоком водяного регулирующего клапана. Механизм предназначен для местной автоматизации отопления и охлаждения; его электрическое исполнение и тип управляющей команды выбирают по регулятору и клапану. Полное обозначение сохраняет различия питания, усилия и функций исполнения. Привод применяют для регулирования горячей или холодной воды в фанкойлах, индукционных приборах, небольших калориферах, охладителях и зональных узлах. Компактный корпус позволяет разместить исполнительный механизм в ограниченном пространстве рядом с теплообменником. Сам привод не контактирует с потоком: герметичность и гидравлические параметры обеспечивает клапан. Положение штока изменяет проходное сечение, а алгоритм поддержания комнатной или приточной температуры задаёт внешний регулятор.

Особенности исполнения

M5410 — моторный привод двухпозиционного действия, управляемый контактом SPST. Быстрое перемещение выполняется в обоих направлениях; в паспорте серии указано время менее 5 с. Электронное отключение в конечной точке уменьшает потребление в состоянии покоя. Штатный кабель имеет длину 1,5 м, рабочий ход — 6,5 мм. Исполнение C рассчитано на низковольтное питание, L — на сетевое. Параметры M5410C1001: ход: 6,5 мм; питание: 24 В AC; присоединение к клапану: M30×1,5; степень защиты: IP54; время перемещения: 3.6/16 s; тип контакта управления: SPST.

Совместимое оборудование

M5410C1001 и M5410L1001 разработаны для небольших линейных клапанов VDE, VXE и VYE PN16. Привод включают в двухпозиционную схему комнатного или зонального регулирования. Выход контроллера должен соответствовать сигналу SPST и выбранному питанию. Применяемость к иной арматуре определяют по ходовой геометрии и таблице производителя; одного совпадения назначения «фанкойл» недостаточно.

Место установки и монтаж

Привод закрепляют на горловине совместимого клапана штатным соединением. Для резьбового крепления используют предусмотренную накидную часть, сохраняя соосность со штоком. Кабель выводят в сторону клеммной коробки или контроллера, оставляя запас для снятия исполнительного механизма. Корпус располагают в доступной зоне, защищённой от конденсата и недопустимого нагрева. При подборе учитывают не только резьбу, но также рабочий ход, высоту закрытия и требуемое усилие клапана.

Запчасти и принадлежности

Паспорт M5410 описывает привод со штатным кабелем и монтажным соединением. Отдельных кодов внутренних двигателей, электронных плат и редуктора в проверенном документе нет. При сервисе клапана используют его собственный перечень деталей; при замене привода выбирают точное электрическое исполнение C1001 или L1001. Эти варианты различаются питанием и схемой подключения и не смешиваются в ремонтной спецификации.

Проверка работы

После монтажа проверяют перемещение штока, фактическое открытие и закрытие клапана, а затем реакцию на команду комнатного регулятора. В системах охлаждения контролируют отсутствие конденсата на электрических соединениях. Положение без питания учитывают в проектной схеме отопления или охлаждения. Для замены сохраняют полное обозначение клапана, приводного механизма и установленного адаптера: одинаковая присоединительная резьба не определяет рабочую геометрию всего узла.
