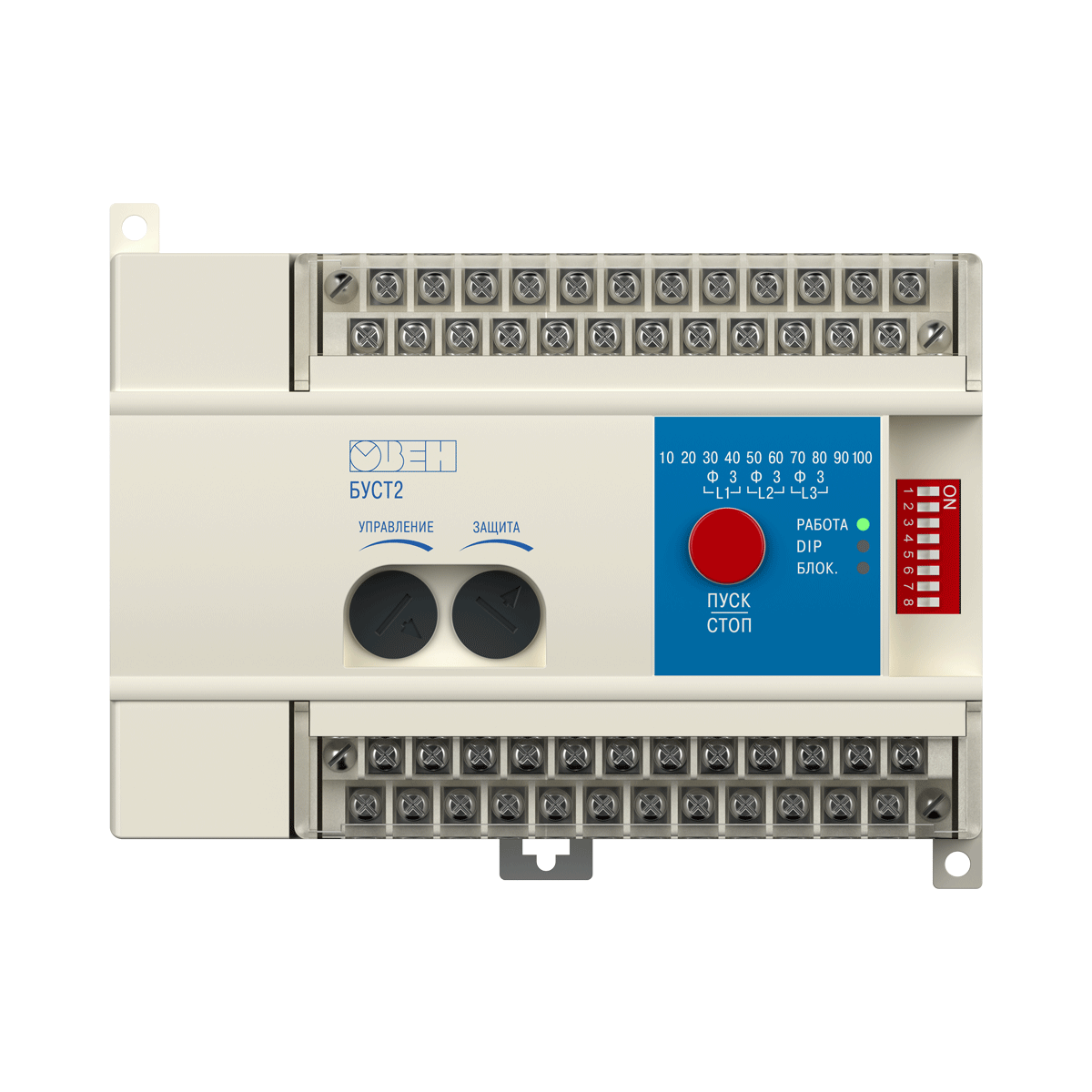

Изображения модели и серии. Внешний вид зависит от исполнения.
БУСТ2 блок управления тиристорами и симисторами
ОВЕН БУСТ2 формирует управляющие сигналы для симисторов или тиристоров, коммутирующих активную и активно-индуктивную нагрузку. Блок применяют с нагревателями печей, инфракрасными лампами, трансформаторами и электродвигателями.
Ниже приведены характеристики серии. Параметры этого исполнения необходимо проверить по руководству перед заказом.
Определите, является нагрузка активной или активно-индуктивной, и подготовьте схему силовых тиристоров либо симисторов. Затем согласуйте управляющий сигнал регулятора; БУСТ2 относится к управлению этой силовой частью.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Напряжение питания, В; Допустимое отклонение напряжения питания от номинала, %.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Наименование | Значение |
| Напряжение питания, В | 220 |
| Частота, Гц | 50 |
| Допустимое отклонение напряжения питания от номинала, % | -15...+10 |
| Потребляемая мощность, ВА, | не более 12 |
| Наименование | Значение |
| Входы управления/входное сопротивление | 0...1 В/47кОм 0...10 В/47кОм 0...20 мА/50 Ом 4...20 мА/50 Ом |
| Напряжение низкого уровня на входе «Блокировка», В | 0...0,4 |
| Напряжение высокого уровня на входе «Блокировка», В | 2,4...5 |
| Наименование | Значение |
| Импульсный ток управления, А, не менее | 0,5 либо 1,5, в зависимости от настроек блока |
