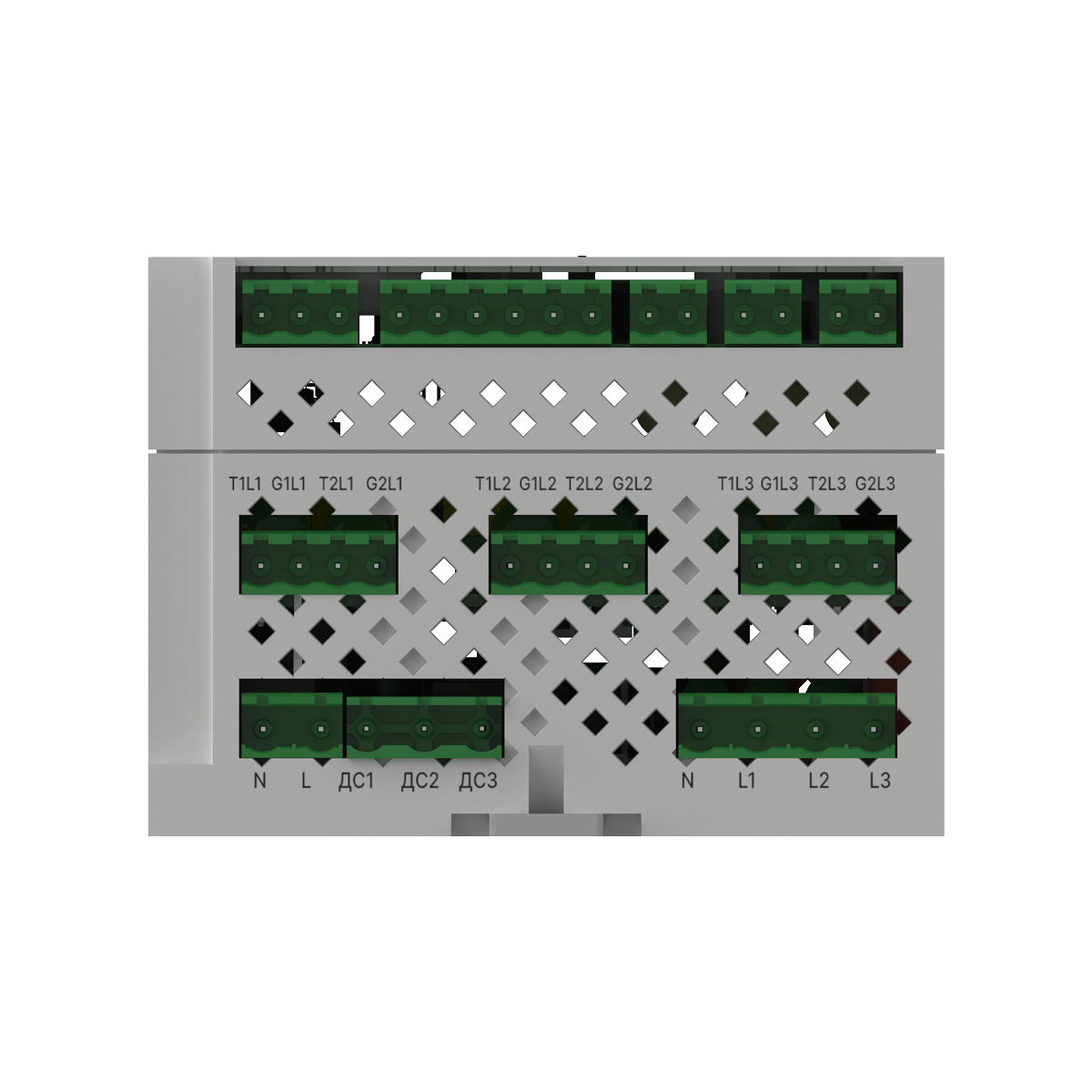

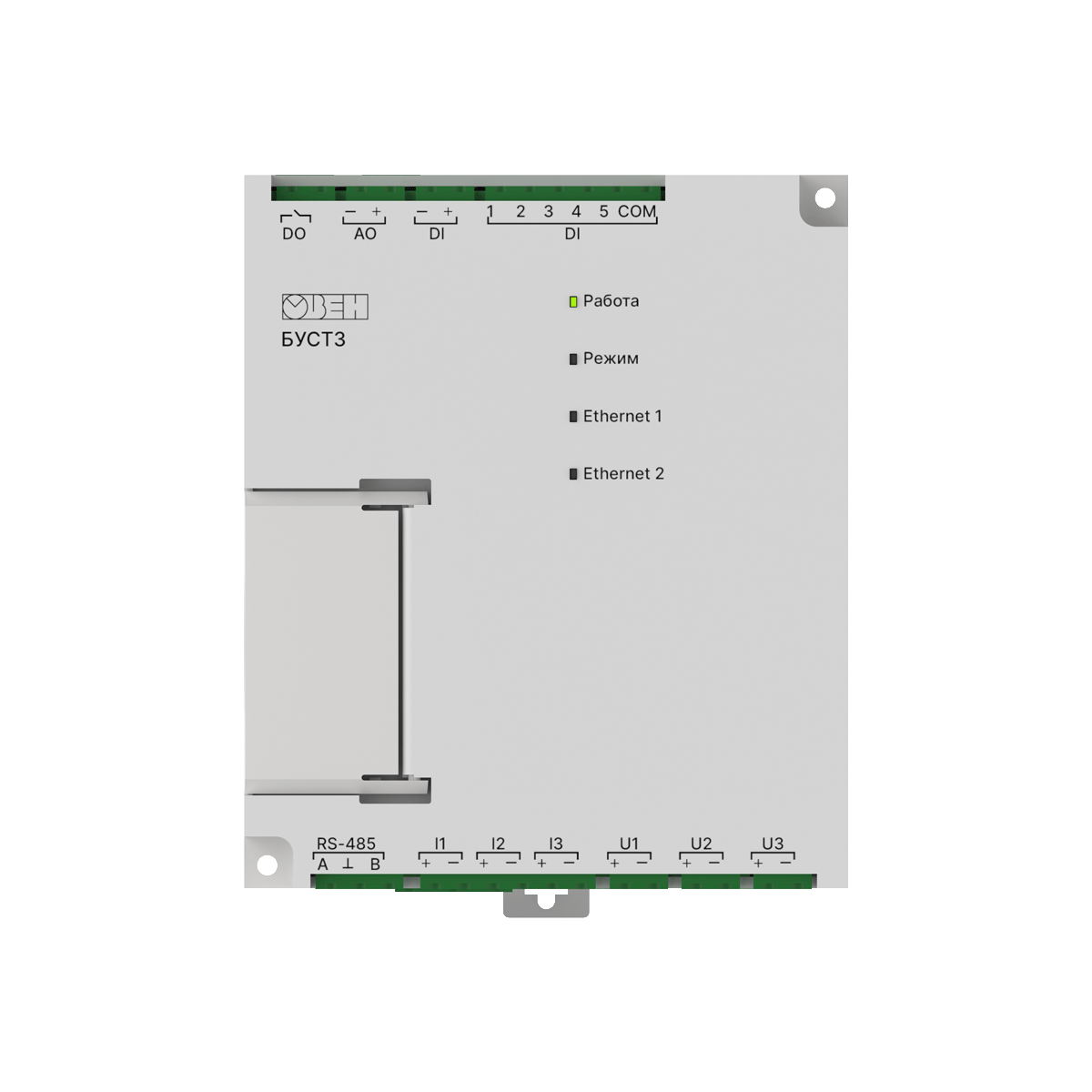

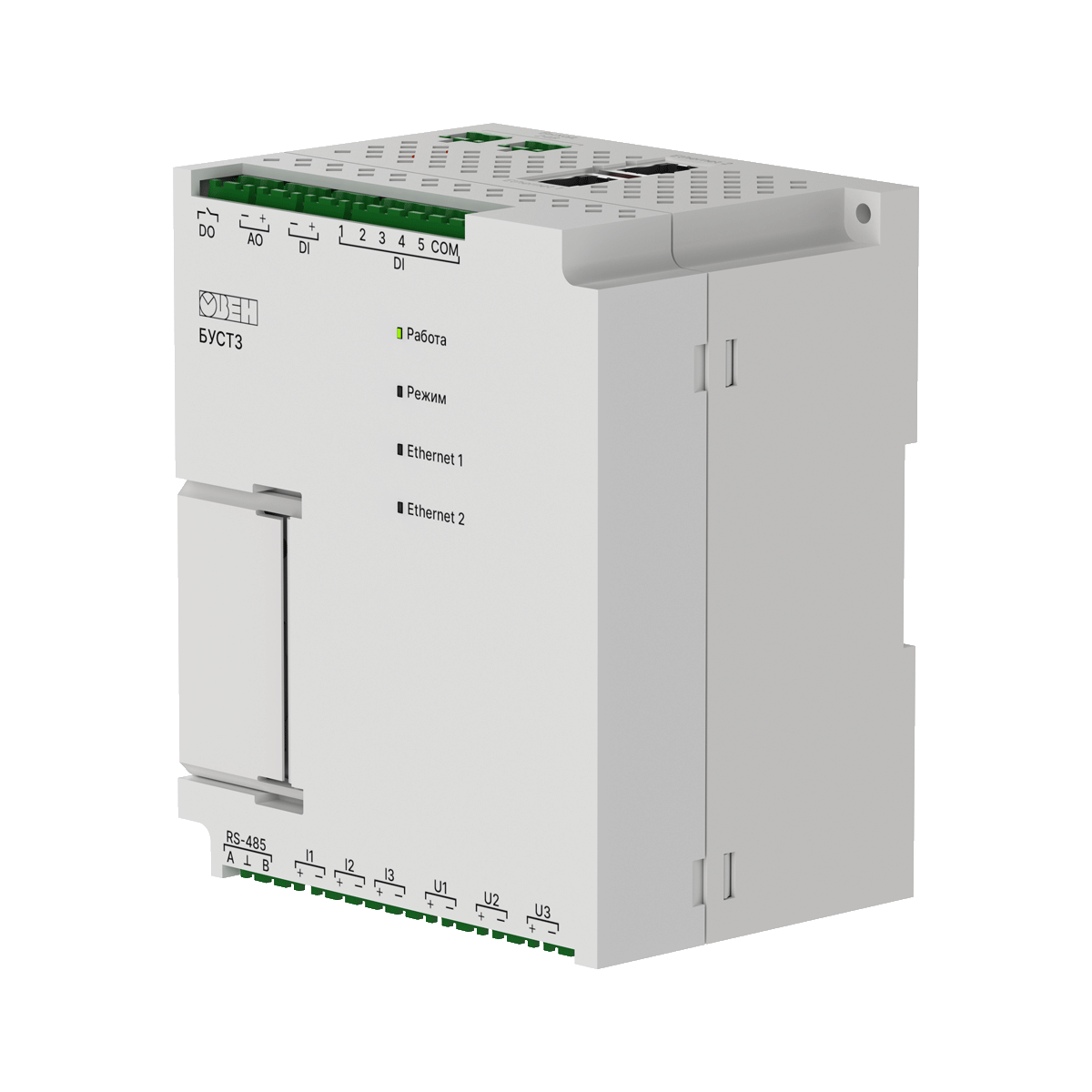

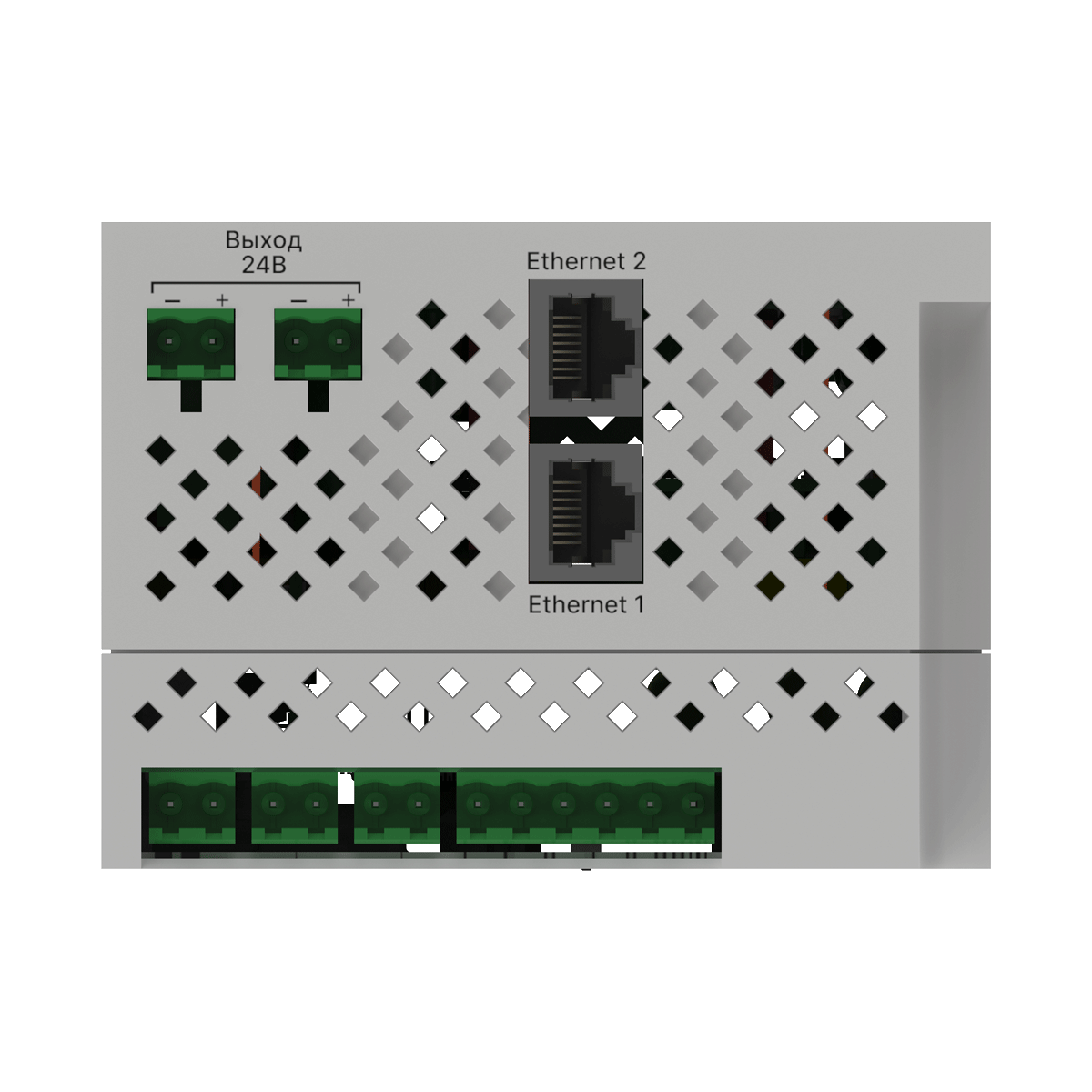

Изображения модели и серии. Внешний вид зависит от исполнения.
БУСТ3 блок управления симисторами и тиристорами с функциями защиты
Блок ОВЕН БУСТ3 регулирует мощность нагрузки через внешние симисторы или тиристоры. Он предназначен для нагревателей, инфракрасных излучателей, трансформаторов и электродвигателей в промышленных установках. Встроенный контроль силовых полупроводников помогает обнаруживать неисправности и поддерживать устойчивую работу контура.
Ниже приведены характеристики серии. Параметры этого исполнения необходимо проверить по руководству перед заказом.
Укажите тип нагрузки и применяемые симисторы или тиристоры. БУСТ3 управляет силовыми полупроводниками и контролирует их состояние; подбор требует согласования с силовой схемой, а не только с мощностью нагревателя или двигателя.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Номинальное напряжение питания, В.
Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.
Параметры для проверки: Номинальное напряжение питания, В; Номинальное напряжение главной цепи, В; Номинальное выходное напряжение ВИП, В; Максимальное выходное напряжение, В.
Сопоставьте рабочую величину с диапазоном конкретной модификации. Общий перечень диапазонов относится к выбору исполнений.
Параметры для проверки: Диапазон измерения, В; Диапазон измерения, А.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Тип входа.
Уточните тип выхода для вашей цепи управления и условия его подключения. Наличие разных выходов в серии не означает, что все они есть в одном исполнении.
Параметры для проверки: Тип выхода.
Перед заказом проверьте размеры и способ установки по соответствующему исполнению и его монтажному чертежу.
Параметры для проверки: Габаритные размеры.
Разделяйте температуру измеряемой среды и окружающего воздуха; учитывайте ограничения, приведённые рядом с диапазоном.
Параметры для проверки: Диапазон рабочих температур.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Протокол обмена.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Питание | |
| Номинальное напряжение питания, В | 230 |
| Номинальная частота питающей сети, Гц | 50 |
| Потребляемая мощность, ВА | 30 |
| Номинальное напряжение главной цепи, В | 3 × 400 |
| Номинальная частота главной цепи, Гц | 50 |
| Встроенный источник питания (ВИП), шт | 1 |
| Номинальное выходное напряжение ВИП, В | =24 |
| Интерфейсы и входы | |
| Входы измерения фазного напряжения (RMS) | |
| Количество, шт | 3 |
| Диапазон измерения, В | 0…265 |
| Разрешающая способность, В | 1,0 |
| Входы измерения тока напряжения (RMS) | |
| Количество, шт | 3 |
| Диапазон измерения, А | 0…5 |
| Разрешающая способность, А | 0,1 |
| Выходы управления тиристорами и симисторами | |
| Количество, шт | 6 |
| Ток управления, А | 0,5 или 1,5 |
| Максимальное выходное напряжение, В | 7 |
| Аналоговый вход | |
| Количество, шт | 1 |
| Тип входа | Универсальный (0...10 В, 4...20 мА, 0...1 кОм, 0...5 кОм, 0...10 кОм, 0...300 кОм) |
| Дискретные входы | |
| Количество, шт | 5 |
| Напряжение логической «единицы», В | 15...30 |
| Напряжение логического «нуля», В | -3...+5 |
| Аналоговый выход | |
| Количество, шт | 1 |
| Тип выхода | Универсальный (0...1 В, 0...10 В, 0...20 мА, 4...20 мА) |
| Дискретный выход | |
| Количество, шт | 1 |
| Релейный | НО |
| RS-485 | |
| Количество портов, шт | 1 |
| Протокол обмена | Modbus RTU (Slave) |
| Ethernet | |
| Количество портов, шт | 2 |
| Протокол обмена | Modbus TCP |
| Тип разъема | RJ-45 |
| USB | |
| Стандарт | 2.0 |
| Количество, шт | 1 |
| Условия эксплуатации | |
| Диапазон рабочих температур | -40…+50 |
| Температура хранения и транспортировки | -40…+75 |
| Общие сведения | |
| Класс защиты корпуса | IP20 |
| Средний срок службы | 5 лет |
| Срок гарантийного обслуживания | 2 года |
| Габаритные размеры | 105 × 76 × 124 |
| Масса | 0,52 кг |
