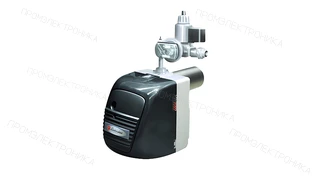

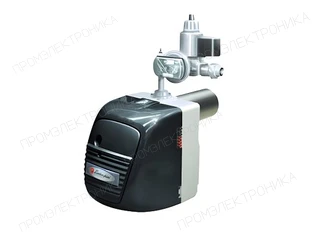

Газодизельная горелка Lamborghini TWIN 13-3

Газодизельная горелка Lamborghini TWIN 13-3: техническое описание

Газодизельная горелка Lamborghini TWIN 13-3 — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/дизельное топливо; регулирование мощности — одноступенчатая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 80,7 до 163,4 кВт; расход топлива — 6,8 - 13,8 кг/ч; расход газа — от 8,1 до 16,4 Нм³/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: диаметр пламенной трубы — 80 мм; присоединение — Rp 3/4". Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 420 Вт; степень защиты — IP20. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 185 Вт; уровень шума — 70 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Lamborghini; артикул или обозначение — Z300822003. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
