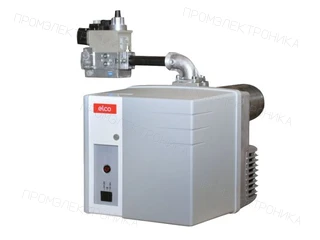

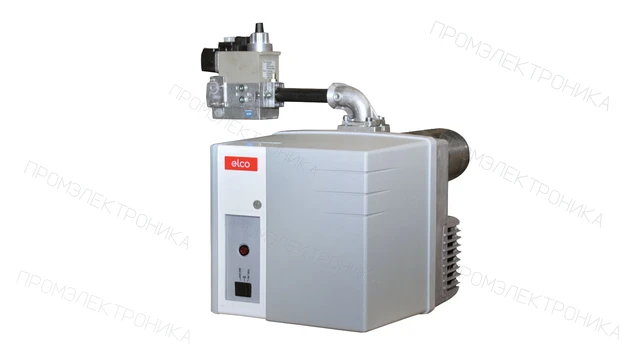

Газодизельная горелка Elco VGL 2.120 d13 3/4"-Rp3/4" KL

Газодизельная горелка Elco VGL 2.120 d13 3/4"-Rp3/4" KL: техническое описание

Газодизельная горелка Elco VGL 2.120 d13 3/4"-Rp3/4" KL — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газ/дизельное топливо; регулирование мощности — одноступенчатая; исполнение — комбинированная.

Рабочая область характеризуется параметрами: диапазон мощности — от 35 до 120 кВт; противодавление — от 0 до 1,5 мбар; давление газа перед рампой — от 2,5 до 10 мбар. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — удлиненная; длина пламенной трубы — 270 мм; диаметр пламенной трубы — 115 мм; присоединение — Rp 3/4"; комплектация — с головой сгорания, с газовой рампой. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 220 В; потребляемая мощность — 186 Вт; температура окружающей среды — от -10 до 60 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 160 Вт; уровень шума — 62 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 3833494. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
