Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

IC 20-30W3TR10 · 3D-модель
Kromschroder · Сервоприводы

Kromschroder IC 20-30W3TR10 — исполнительный механизм — 88300068

MPN / артикул: 88300068
Kromschroder

Kromschroder IC 20-30W3TR10 — исполнительный механизм — 88300068. напряжение питания — 230 В AC, 50/60 Гц; электропитание — 220 В; крутящий момент — 3 Н·м; крутящий момент — 3 Н·м. Цена и срок поставки по запросу.

Производитель сервоприводаKromschroder
MPN / артикул88300068
РазделСервоприводы
Единицашт

Серия: IC · Модельный ряд: IC 20 · Тип оборудования или детали: Сервопривод · Вид изделия: Устройство · Страна происхождения: Германия · Назначение заслонки: Для воздушных заслонок · Степень защиты: IP65 · Производитель сервопривода: Kromschroder

Документация для оборудования8 материалов; язык и редакция указаны отдельно

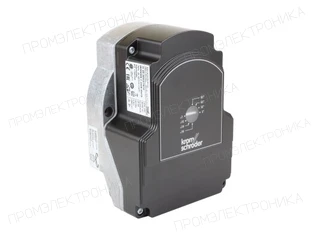

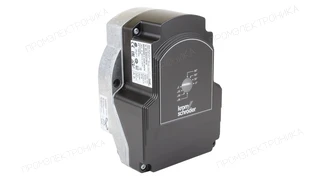

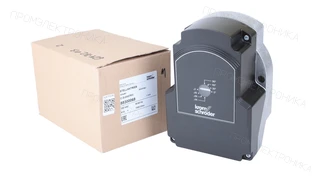

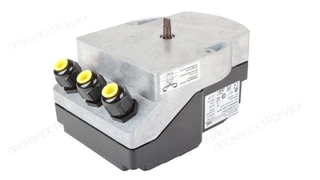

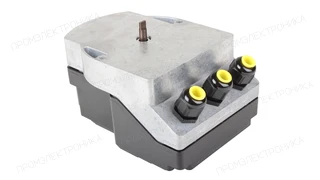

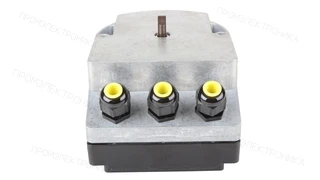

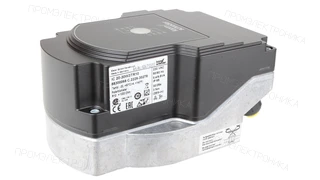

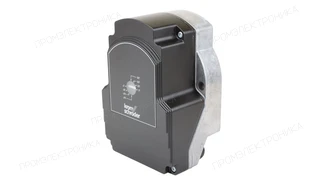

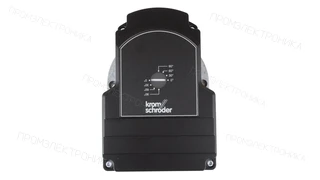

Фото товара

Kromschroder IC 20-30W3TR10 — исполнительный механизм — 88300068

1 / 10

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder IC 20-30W3TR10 — исполнительный механизм — 88300068: назначение и исполнение

Kromschroder IC 20-30W3TR10 — исполнительный механизм — 88300068 — исполнительный механизм для позиционирования регулирующего органа горелки. Подбор выполняют по полной маркировке изделия и схеме оборудования.

Производитель сервопривода: Kromschroder.

Параметры исполнения 88300068

Данные для выбора приведены для этой карточки. Частоту сети, схему управления и комплектность сверяют по полному исполнению.

  • Напряжение питания: 230 В AC, 50/60 Гц
  • Электропитание: 220 В
  • Крутящий момент: 3 Н·м
  • Крутящий момент: 3 Н·м
  • Время открытия на 90°: 30 с
  • Управление: Трёхпозиционное шаговое управление
  • Степень защиты: IP65

Подбор и заказ

В запросе укажите mpn / артикул 88300068, количество и модель горелки. Для замены дополнительно проверяют направление вращения, рабочий угол, момент, время хода, питание, управление, обратную связь, вал и крепление.

Принадлежность к одной серии или совпадение OEM-обозначения не подтверждают взаимозаменяемость. Цена, наличие и срок поставки подтверждаются по запросу.

Перед заказом проверьте артикул 88300068, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Точное исполнение

Подбор Kromschroder 88300068

Заказной артикул Kromschröder 88300068: IC 20-30W3TR10. При заказе используйте полный восьмизначный код и обозначение исполнения.

Заказной артикул
88300068
Обозначение ProFi
IC 20-30W3TR10

Что сверить перед заказом

  1. Сохраните все восемь цифр артикула, включая начальный ноль. Похожие обозначения и преемники имеют отдельные заказные номера.
  2. Применяемость к конкретному оборудованию уточните по его артикулу и строительной стадии; одно совпадение серии недостаточно.
  3. В заявку добавьте код 88300068, обозначение оборудования и фото маркировки установленной детали.

Как проверить документацию

Доступные документы приведены в разделе документации. При подборе отличайте описание серии от данных полного заказного артикула.

Уточнить исполнение и поставку
Параметры

Технические характеристики

Степень защиты
IP65
Крутящий момент
3 Н·м
Время открытия на 90°
30 с
Вид заслонки
воздух
Тип
Сервопривод
Напряжение питания
230 В AC, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Единица продажи
шт
MPN / артикул
88300068
Точное исполнение

Как выбрать эту модель

IC 20-30W3TR10

Артикул 88300068. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 7 параметров
IC Тип
Сервопривод
20 Серия
20, с беспотенциальными концевыми выключателями
30 Время хода
30 с/90°
W Напряжение питания
230 В~, 50/60 Гц
3 Крутящий момент
3 Н·м
T Управление
Трёхпозиционное шаговое управление
R10 Потенциометр обратной связи
1000 Ом

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88300068

IC 20-15W3TR10

88300067
Отличий: 1
Время хода
Эта модель · 8830006830 с/90°
8830006715 с/90°
Совпадающие параметры · 6
Тип
Сервопривод
Серия
20, с беспотенциальными концевыми выключателями
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Сравнение с 88300068

IC 20-60W3TR10

88300069
Отличий: 1
Время хода
Эта модель · 8830006830 с/90°
8830006960 с/90°
Совпадающие параметры · 6
Тип
Сервопривод
Серия
20, с беспотенциальными концевыми выключателями
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Сравнение с 88300068

IC 20-30Q3TR10

88300072
Отличий: 1
Напряжение питания
Эта модель · 88300068230 В~, 50/60 Гц
88300072120 В~, 50/60 Гц
Совпадающие параметры · 6
Тип
Сервопривод
Серия
20, с беспотенциальными концевыми выключателями
Время хода
30 с/90°
Крутящий момент
3 Н·м
Управление
Трёхпозиционное шаговое управление
Потенциометр обратной связи
1000 Ом
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88300068 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

IC 20 (RU)RU · Документ серии — проверьте исполнение · ред. 12-25 · 2025-12-11
EAC Declaration IC20, IC30, IC40, IC50 (RU)RU · Документ серии — проверьте исполнение · ред. 00 · 2024-10-21
IC 20 Poti (DE, TR, CS, PL, RU, HU)RU · Документ серии — проверьте исполнение · ред. 05-02 · 2016-08-24
IC 20, IC 30, IC 50 (EN)EN · Документ серии — проверьте исполнение · ред. 05-26 · 2026-06-02
IC 20 (EN)EN · Документ серии — проверьте исполнение · ред. 12-25 · 2025-12-11
IC40, IC50, IC20 (CSA Standard) (DE, EN)EN · Документ серии — проверьте исполнение · ред. 03 · 2025-06-30
IC 20 Poti (DE, EN, FR, NL, IT, ES)EN · Документ серии — проверьте исполнение · ред. 05-02 · 2016-08-24
IC 20 (K OS Konformitätserklärung) (DE, EN)EN · Документ серии — проверьте исполнение · ред. 04 · 2016-04-20
