Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

IC 20-15W3T · 3D-модель
Kromschroder · Сервоприводы

Kromschroder IC 20-15W3T — исполнительный механизм — 88300059

MPN / артикул: 88300059
Kromschroder

Kromschroder IC 20-15W3T — исполнительный механизм — 88300059. напряжение питания — 230 В AC, 50/60 Гц; электропитание — 220 В; крутящий момент — 3 Н·м; крутящий момент — 3 Н·м. Цена и срок поставки по запросу.

Производитель сервоприводаKromschroder
MPN / артикул88300059
РазделСервоприводы
Единицашт

Серия: IC · Модельный ряд: IC 20 · Тип оборудования или детали: Сервопривод · Вид изделия: Устройство · Страна происхождения: Германия · Назначение заслонки: Для воздушных заслонок · Степень защиты: IP65 · Производитель сервопривода: Kromschroder

Документация для оборудования8 материалов; язык и редакция указаны отдельно

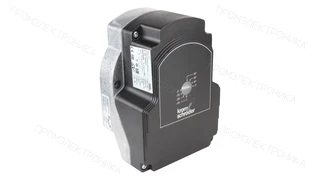

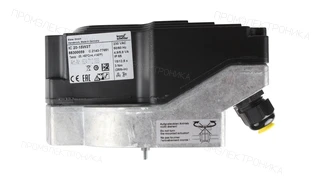

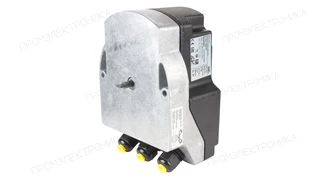

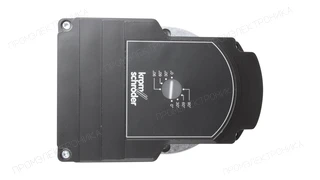

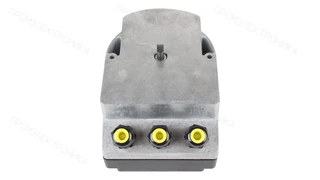

Фото товара

Kromschroder IC 20-15W3T — исполнительный механизм — 88300059

1 / 8

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder IC 20-15W3T — исполнительный механизм — 88300059: назначение и исполнение

Kromschroder IC 20-15W3T — исполнительный механизм — 88300059 — исполнительный механизм для позиционирования регулирующего органа горелки. Подбор выполняют по полной маркировке изделия и схеме оборудования.

Производитель сервопривода: Kromschroder.

Параметры исполнения 88300059

Данные для выбора приведены для этой карточки. Частоту сети, схему управления и комплектность сверяют по полному исполнению.

  • Напряжение питания: 230 В AC, 50/60 Гц
  • Электропитание: 220 В
  • Крутящий момент: 3 Н·м
  • Крутящий момент: 3 Н·м
  • Время открытия на 90°: 15 с
  • Управление: Трёхпозиционное шаговое управление
  • Степень защиты: IP65

Подбор и заказ

В запросе укажите mpn / артикул 88300059, количество и модель горелки. Для замены дополнительно проверяют направление вращения, рабочий угол, момент, время хода, питание, управление, обратную связь, вал и крепление.

Принадлежность к одной серии или совпадение OEM-обозначения не подтверждают взаимозаменяемость. Цена, наличие и срок поставки подтверждаются по запросу.

Перед заказом проверьте артикул 88300059, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Степень защиты
IP65
Крутящий момент
3 Н·м
Время открытия на 90°
15 с
Вид заслонки
воздух
Тип
Сервопривод
Напряжение питания
230 В AC, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Трёхпозиционное шаговое управление
Единица продажи
шт
MPN / артикул
88300059
Точное исполнение

Как выбрать эту модель

IC 20-15W3T

Артикул 88300059. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 6 параметров
IC Тип
Сервопривод
20 Серия
20, с беспотенциальными концевыми выключателями
15 Время хода
15 с/90°
W Напряжение питания
230 В~, 50/60 Гц
3 Крутящий момент
3 Н·м
T Управление
Трёхпозиционное шаговое управление

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 88300059

IC 20-30W3T

88300060
Отличий: 1
Время хода
Эта модель · 8830005915 с/90°
8830006030 с/90°
Совпадающие параметры · 5
Тип
Сервопривод
Серия
20, с беспотенциальными концевыми выключателями
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Трёхпозиционное шаговое управление
Сравнение с 88300059

IC 20-60W3T

88300061
Отличий: 1
Время хода
Эта модель · 8830005915 с/90°
8830006160 с/90°
Совпадающие параметры · 5
Тип
Сервопривод
Серия
20, с беспотенциальными концевыми выключателями
Напряжение питания
230 В~, 50/60 Гц
Крутящий момент
3 Н·м
Управление
Трёхпозиционное шаговое управление
Сравнение с 88300059

IC 20-15Q3T

88300063
Отличий: 1
Напряжение питания
Эта модель · 88300059230 В~, 50/60 Гц
88300063120 В~, 50/60 Гц
Совпадающие параметры · 5
Тип
Сервопривод
Серия
20, с беспотенциальными концевыми выключателями
Время хода
15 с/90°
Крутящий момент
3 Н·м
Управление
Трёхпозиционное шаговое управление
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 88300059 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

IC 20 (RU)RU · Документ серии — проверьте исполнение · ред. 12-25 · 2025-12-11
EAC Declaration IC20, IC30, IC40, IC50 (RU)RU · Документ серии — проверьте исполнение · ред. 00 · 2024-10-21
IC 20 Poti (DE, TR, CS, PL, RU, HU)RU · Документ серии — проверьте исполнение · ред. 05-02 · 2016-08-24
IC 20, IC 30, IC 50 (EN)EN · Документ серии — проверьте исполнение · ред. 05-26 · 2026-06-02
IC 20 (EN)EN · Документ серии — проверьте исполнение · ред. 12-25 · 2025-12-11
IC40, IC50, IC20 (CSA Standard) (DE, EN)EN · Документ серии — проверьте исполнение · ред. 03 · 2025-06-30
IC 20 Poti (DE, EN, FR, NL, IT, ES)EN · Документ серии — проверьте исполнение · ред. 05-02 · 2016-08-24
IC 20 (K OS Konformitätserklärung) (DE, EN)EN · Документ серии — проверьте исполнение · ред. 04 · 2016-04-20
