Визуальная реконструкция по размерной схеме. Вращение и размеры — в окне модели.

DL 5A-32 · 3D-модель
Kromschroder · Реле давления

Kromschroder DL 5A-32 — реле давления — 84444475

MPN / артикул: 84444475
Kromschroder

Реле давления воздуха: диапазон настройки: 0.4-5 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 300 мбар.

Производитель реле давленияKromschroder
MPN / артикул84444475
РазделРеле давления
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DL · Электрическое подключение: кабельный ввод M16 · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Нагнетательное давление

Документация для оборудования9 материалов; язык и редакция указаны отдельно

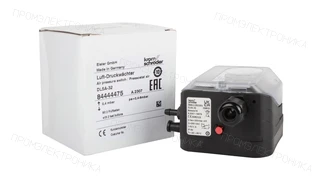

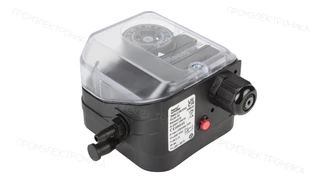

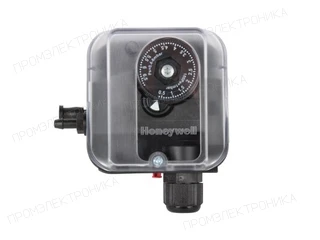

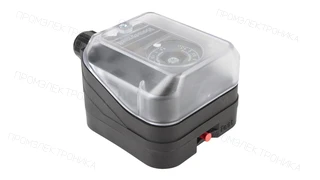

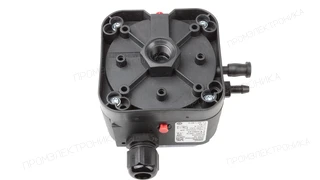

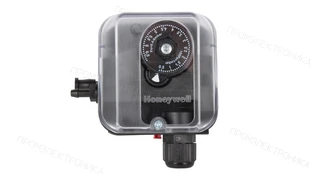

Фото товара

Kromschroder DL 5A-32 — реле давления — 84444475

1 / 7

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DL 5A-32 — реле давления — 84444475

Реле давления воздуха: диапазон настройки: 0.4-5 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 300 мбар.

Параметры исполнения

Диапазон настройки
0.4-5 мбар; допускается применение как реле давления специального исполнения
Максимальное рабочее давление
300 мбар
Рабочая среда
воздух, нейтральные газы
Для контроля
нагнетательного давления / дифференциального давления
Тип соединения
Rp 1/4"
Электрическое подключение
Через винтовые клеммы
Степень защиты
IP54
Рабочая температура окр. среды
от -20 до 80 °C
Тип
Реле давления воздуха

Проверка перед заменой и заказом

Укажите маркировку 84444475 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84444475, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Параметры

Технические характеристики

Вес, кг
0.2
Ширина, см
6.3
Высота, см
10.4
Длина, см
7.6
Степень защиты
IP54
Тип соединения
Rp 1/4"
Рабочая температура окр. среды
от -20 до 80 °C
Диапазон срабатывания
от 0,2 до 0,3 мбар
Максимальное рабочее давление
300 мбар
Код производителя
84444475
Рабочая среда
воздух, нейтральные газы
Для контроля
нагнетательного давления / дифференциального давления
Типообозначение
DL 5A-32
Серия
DL
Код ТН ВЭД
90262080
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
0.4-5 мбар; допускается применение как реле давления специального исполнения
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
Электрическое подключение
Через винтовые клеммы
Тестовая кнопка
2
Единица продажи
шт
MPN / артикул
84444475
Точное исполнение

Как выбрать эту модель

DL 5A-32

Артикул 84444475. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 5 параметров
DL Тип
Реле давления воздуха
5 Диапазон настройки
0.4-5 мбар; допускается применение как реле давления специального исполнения
A Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
-3 Электрическое подключение
Через винтовые клеммы
2 Тестовая кнопка
2

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444475

DL 5A-31

84444470
Отличий: 1
Тестовая кнопка
Эта модель · 844444752
844444701
Совпадающие параметры · 4
Тип
Реле давления воздуха
Диапазон настройки
0.4-5 мбар; допускается применение как реле давления специального исполнения
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
Электрическое подключение
Через винтовые клеммы
Сравнение с 84444475

DL 5A-62

84444477
Отличий: 1
Электрическое подключение
Эта модель · 84444475Через винтовые клеммы
84444477Через 4-контактный штекер с ответной частью
Совпадающие параметры · 4
Тип
Реле давления воздуха
Диапазон настройки
0.4-5 мбар; допускается применение как реле давления специального исполнения
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
Тестовая кнопка
2
Сравнение с 84444475

DL 10A-32

84444485
Отличий: 1
Диапазон настройки
Эта модель · 844444750.4-5 мбар; допускается применение как реле давления специального исполнения
844444851.0-10 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 4
Тип
Реле давления воздуха
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
Электрическое подключение
Через винтовые клеммы
Тестовая кнопка
2
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84444475 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

DL..A, DL..K (RU)RU · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (RU)RU · Документ — проверьте исполнение · ред. 05-22 · 2022-06-03
DL (EN)EN · Документ — проверьте исполнение · ред. 01-25 · 2025-01-28
DL..A, DL..K (EN)EN · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (EN)EN · Документ — проверьте исполнение · ред. 05-22 · 2022-04-25
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 07-21 · 2021-08-04
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 05-21 · 2021-05-26
DL..AT, DL..KT (EN, FR, ES)EN · Документ — проверьте исполнение · ред. 02-09 · 2017-04-26
Документ — сверьте маркировку и исполнениеXX · Документ — проверьте исполнение
