DL 50A-32 · 3D-модель
Kromschroder · Реле давления

Kromschroder DL 50A-32 — реле давления — 84444495

MPN / артикул: 84444495
Kromschroder

Реле давления воздуха: диапазон настройки: 2.5-50 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 300 мбар.

Производитель реле давленияKromschroder
MPN / артикул84444495
РазделРеле давления
Единицашт

Серия: DL · Тип оборудования или детали: Реле давления воздуха · Вид изделия: Устройство · Страна происхождения: Германия · Серия реле: Kromschroder DL · Электрическое подключение: кабельный ввод M16 · Контролируемое давление: Дифференциальное давление · Контролируемое давление: Избыточное давление

Документация для оборудования8 материалов; язык и редакция указаны отдельно

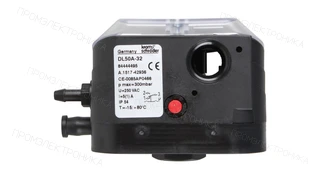

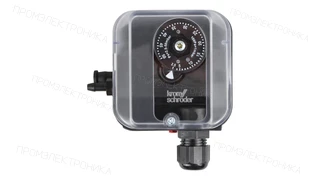

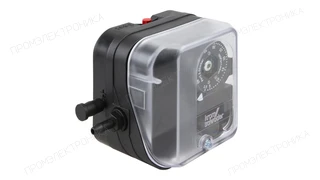

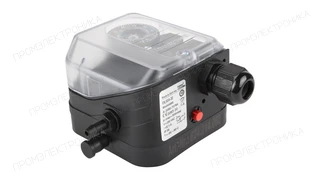

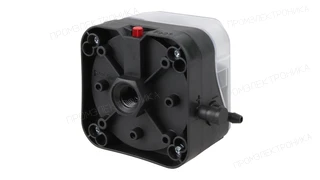

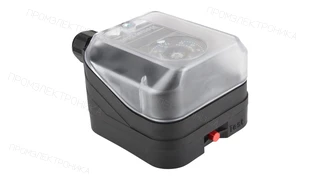

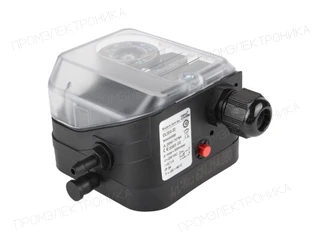

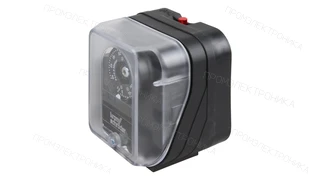

Фото товара

Kromschroder DL 50A-32 — реле давления — 84444495

1 / 11

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Kromschroder DL 50A-32 — реле давления — 84444495

Реле давления воздуха: диапазон настройки: 2.5-50 мбар; допускается применение как реле давления специального исполнения; максимальное рабочее давление: 300 мбар.

Параметры исполнения

Диапазон настройки
2.5-50 мбар; допускается применение как реле давления специального исполнения
Максимальное рабочее давление
300 мбар
Рабочая среда
воздух, нейтральные газы
Для контроля
избыточного давления / дифференциального давления
Тип соединения
Rp 1/4"
Электрическое подключение
Через винтовые клеммы
Степень защиты
IP54
Рабочая температура окр. среды
от -15 до 80 °C
Тип
Реле давления воздуха

Проверка перед заменой и заказом

Укажите маркировку 84444495 и количество. Сопоставьте рабочую среду, вид контролируемого давления, диапазон настройки, допустимое давление, присоединения и контакты. При замене приложите фото шильдика и схему подключения.

Диапазон настройки, максимальное рабочее давление и дифференциал переключения — разные параметры. Совпадение серии или наличие альтернативного артикула само по себе не подтверждает взаимозаменяемость.

Документация

Доступные документы показаны в отдельном разделе с языком и редакцией. Проверьте обозначение изделия и область применения руководства; если нужного документа нет, укажите его в запросе КП.

Перед заказом проверьте артикул 84444495, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Маркировка

Альтернативные артикулы

Бренд не указан
123039
Обозначения помогают найти реле и сверить маркировку. Перед заменой проверьте точное исполнение, рабочую среду, диапазон настройки, максимальное давление, контакты, присоединение и монтажное положение. Список обозначений не подтверждает взаимозаменяемость.
Параметры

Технические характеристики

Вес, кг
0.19
Ширина, см
6.3
Высота, см
10.4
Длина, см
9.6
Степень защиты
IP54
Тип соединения
Rp 1/4"
Рабочая температура окр. среды
от -15 до 80 °C
Диапазон срабатывания
от 0,8 до 1,5 мбар
Максимальное рабочее давление
300 мбар
Код производителя
84444495
Для контроля
избыточного давления / дифференциального давления
Рабочая среда
воздух, нейтральные газы
Примечание
контрольные кнопки
Типообозначение
DL 50A-32
Серия
DL
Код ТН ВЭД
90262080
Страна происхождения
DE
Тип
Реле давления воздуха
Диапазон настройки
2.5-50 мбар; допускается применение как реле давления специального исполнения
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
Электрическое подключение
Через винтовые клеммы
Тестовая кнопка
2
Единица продажи
шт
MPN / артикул
84444495
Точное исполнение

Как выбрать эту модель

DL 50A-32

Артикул 84444495. Параметры исполнения проверены по ProFi 07.10.2026.

Расшифровка обозначения · 5 параметров
DL Тип
Реле давления воздуха
50 Диапазон настройки
2.5-50 мбар; допускается применение как реле давления специального исполнения
A Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
-3 Электрическое подключение
Через винтовые клеммы
2 Тестовая кнопка
2

Перед заказом сверяйте полный артикул и маркировку оборудования. При ремонте также нужны конструктивная редакция, номер схемы и позиция детали.

Выбор модификации

Ближайшие исполнения

Исполнения того же типа с наименьшим числом различий в расшифрованной маркировке. Ниже показаны все отличающиеся опции; взаимозаменяемость требует отдельной проверки.

Сравнение с 84444495

DL 5A-32

84444475
Отличий: 1
Диапазон настройки
Эта модель · 844444952.5-50 мбар; допускается применение как реле давления специального исполнения
844444750.4-5 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 4
Тип
Реле давления воздуха
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
Электрическое подключение
Через винтовые клеммы
Тестовая кнопка
2
Сравнение с 84444495

DL 10A-32

84444485
Отличий: 1
Диапазон настройки
Эта модель · 844444952.5-50 мбар; допускается применение как реле давления специального исполнения
844444851.0-10 мбар; допускается применение как реле давления специального исполнения
Совпадающие параметры · 4
Тип
Реле давления воздуха
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
Электрическое подключение
Через винтовые клеммы
Тестовая кнопка
2
Сравнение с 84444495

DL 50A-31

84444490
Отличий: 1
Тестовая кнопка
Эта модель · 844444952
844444901
Совпадающие параметры · 4
Тип
Реле давления воздуха
Диапазон настройки
2.5-50 мбар; допускается применение как реле давления специального исполнения
Корпус
С резьбовым присоединением Rp 1/4 и штуцером для трубки, с маховичком
Электрическое подключение
Через винтовые клеммы
Обслуживание

Запчасти по Part Detective

Точная схема запчастей для 84444495 в проверенном Part Detective не найдена. Это не означает, что изделие не обслуживается.

Подобрать запчасти по маркировке
Материалы

Документация

DL..A, DL..K (RU)RU · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (RU)RU · Документ — проверьте исполнение · ред. 05-22 · 2022-06-03
DL (EN)EN · Документ — проверьте исполнение · ред. 01-25 · 2025-01-28
DL..A, DL..K (EN)EN · Документ — проверьте исполнение · ред. 12-24 · 2024-12-13
DL..H, DL..N (EN)EN · Документ — проверьте исполнение · ред. 05-22 · 2022-04-25
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 07-21 · 2021-08-04
DL..ALT (EN)EN · Документ — проверьте исполнение · ред. 05-21 · 2021-05-26
DL..AT, DL..KT (EN, FR, ES)EN · Документ — проверьте исполнение · ред. 02-09 · 2017-04-26
