Газовый мультиблок Elco MBC-300-SE-S22

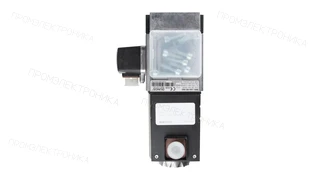

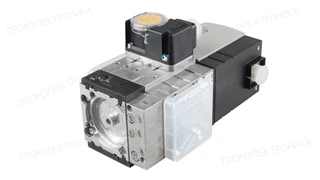

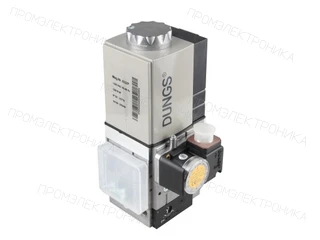

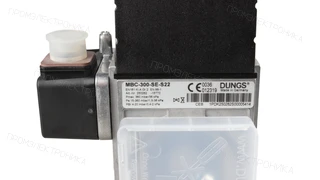

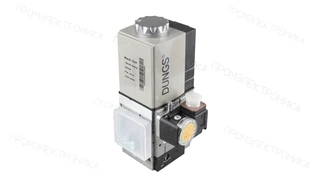

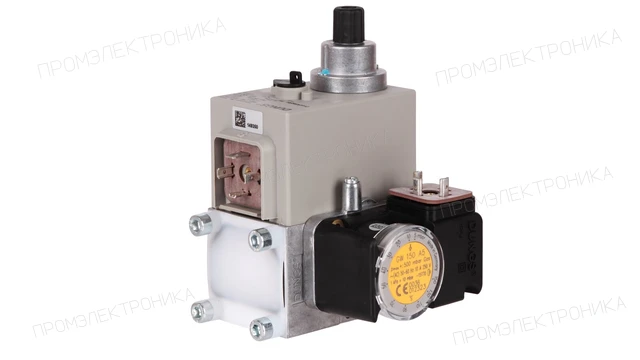

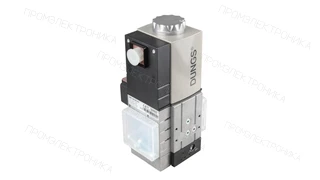

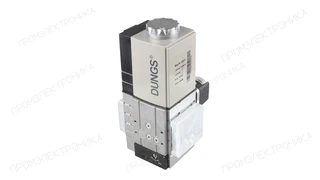

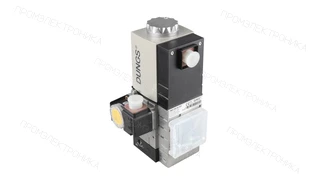

Газовый мультиблок Elco MBC-300-SE-S22, артикул 13021869. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Управление V1/V2: Раздельное · Степень защиты: IP54 · Режим регулирования: Серворегулятор давления · Диапазон выходного давления: от 4 до 20 мбар · Макс. избыточное давление: 360 мбар · Серия: MBC-SE
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Elco MBC-300-SE-S22: техническое описание
Газовый мультиблок Elco MBC-300-SE-S22 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — серворегулятор давления; клапаны V1/V2 — Класс А; фильтр — стандартный фильтр, синий; реле давления — GW 150 A5.
Для согласования с газовой линией используются параметры: присоединение — Rp 1/2", Rp 3/4", Rp 1", Rp 1 1/4"; максимальное избыточное давление — 360 мбар; диапазон входного давления — от 15 до 360 мбар; диапазон выходного давления — от 4 до 20 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — раздельное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — ELCO; артикул или обозначение — 13021869. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 13021869 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco E6.1200 G/F-ET KL |
Клапан MBC 300
Позиция на схеме: 07 1
Узел: Газовая арматура |
| Elco E6.1200 G/F-ET KN |
Клапан MBC 300
Позиция на схеме: 07 1
Узел: Газовая арматура |
| Elco E6.850 G/F-ET KL |
Клапан MBC 300
Позиция на схеме: 07 1
Узел: Газовая арматура |
| Elco E6.850 G/F-ET KN |
Клапан MBC 300
Позиция на схеме: 07 1
Узел: Газовая арматура |
| Elco VG 02.120 MODULO KL |
Газовый клапан MBC300
Позиция на схеме: 400
Узел: Газовая арматура |
| Elco VG 02.120 MODULO KN |
Газовый клапан MBC300
Позиция на схеме: 400
Узел: Газовая арматура |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 02.160 MODULO KL |
Газовый клапан MBC300
Позиция на схеме: 400
Узел: Газовая арматура |
| Elco VG 02.160 MODULO KN |
Газовый клапан MBC300
Позиция на схеме: 400
Узел: Газовая арматура |
| Elco VG 02.210 MODULO KL |
Газовый клапан MBC300
Позиция на схеме: 400
Узел: Газовая арматура |
| Elco VG 02.210 MODULO KN |
Газовый клапан MBC300
Позиция на схеме: 400
Узел: Газовая арматура |
| Elco VG 2.120 M KL /TC |
Газовый клапан MBC-300-SE S22 Rp ¾»
Позиция на схеме: 401
Узел: Газовая арматура |
| Elco VG 2.120 M KN /TC |
Газовый клапан MBC-300-SE S22 Rp ¾»
Позиция на схеме: 401
Узел: Газовая арматура |
| Elco VG 2.160 M KL /TC |
Газовый клапан MBC-300-SE S22 Rp ¾»
Позиция на схеме: 401
Узел: Газовая арматура |
| Elco VG 2.160 M KN /TC |
Газовый клапан MBC-300-SE S22 Rp ¾»
Позиция на схеме: 401
Узел: Газовая арматура |
| Elco VG 2.210 M KL /TC |
Газовый клапан MBC-300-SE S22 Rp ¾»
Позиция на схеме: 401
Узел: Газовая арматура |
| Elco VG 2.210 M KN /TC |
Газовый клапан MBC-300-SE S22 Rp ¾»
Позиция на схеме: 401
Узел: Газовая арматура |
| Elco VG 3.290 M KL /TC |
Газовый клапан MBC-300-SE S22 Rp ¾»
Позиция на схеме: 4100
Узел: Газовая арматура |
| Elco VG 3.290 M KN /TC |
Газовый клапан MBC-300-SE S22 Rp ¾»
Позиция на схеме: 4100
Узел: Газовая арматура |
| Elco VG 3.360 M KL /TC |
Газовый клапан MBC-300-SE S22 Rp ¾»
Позиция на схеме: 4100
Узел: Газовая арматура |
| Elco VG 3.360 M KN /TC |
Газовый клапан MBC-300-SE S22 Rp ¾»
Позиция на схеме: 4100
Узел: Газовая арматура |
| Elco VG 4.460 M KL /TC |
Газовый клапан MBC-300-SE S22 Rp ¾»
Позиция на схеме: 4100
Узел: Газовая арматура |
| Elco VG 4.460 M KN /TC |
Газовый клапан MBC-300-SE S22 Rp ¾»
Позиция на схеме: 4100
Узел: Газовая арматура |
| Elco VG 4.610 M KL /TC |
Газовый клапан MBC-300-SE S22 Rp ¾»
Позиция на схеме: 4100
Узел: Газовая арматура |
| Elco VG 4.610 M KN /TC |
Газовый клапан MBC-300-SE S22 Rp ¾»
Позиция на схеме: 4100
Узел: Газовая арматура |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13021869 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки GT-D415-3/4’’-RP1’’1/4/TC
- Код оборудования
- 3833639
- Позиция на схеме
- 3100
- Период оборудования
- с 01-2013 до -
- Узел горелки GT-d415 - 3/4"-Rp1"1/4 /TC
- Код оборудования
- 3833639
- Позиция на схеме
- 3100
- Период оборудования
- с 01-2013 до -
- ELCO GT - D415 - 3/4IN -RP1IN 1/4 /TC
- Код оборудования
- 3833639
- Позиция на схеме
- 3100
- Период оборудования
- с 01-2013 до -
- Узел горелки GT-D415-3/4''-RP1''1/4/TC
- Код оборудования
- 3833639
- Позиция на схеме
- 3100
- Период оборудования
- с 01-2013 до -
- Узел горелки GT-d415 - 3/4”-Rp1”1/4 /TC
- Код оборудования
- 3833639
- Позиция на схеме
- 3100
- Период оборудования
- с 01-2013 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 3.5
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 360 мбар
- Диапазон входного давления газа
- от 15 до 360 мбар
- Диапазон выходного давления
- от 4 до 20 мбар
- Управление клапанами V1 и V2
- раздельное
- Тип соединения
- Rp 1/2", Rp 3/4", Rp 1", Rp 1 1/4"
- Встроенный фильтр
- стандартный фильтр, синий
- Режим эксплуатации
- серворегулятор давления
- Реле давления
- GW 150 A5
- Единица продажи
- шт
- Артикул OEM
- 13021869
