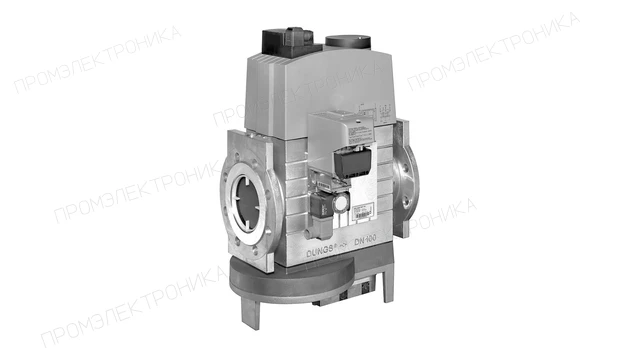

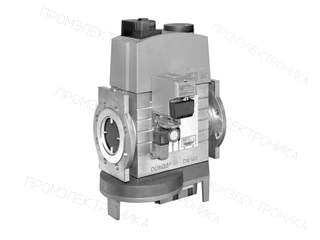

Газовый мультиблок Elco MBC-5000-SE-100
Газовый мультиблок Elco MBC-5000-SE-100, артикул 65311846. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Присоединение: DN 100 · Управление V1/V2: Раздельное · Степень защиты: IP54 · Режим регулирования: Серворегулятор давления · Диапазон выходного давления: от 20 до 40 мбар · Макс. избыточное давление: 500 мбар · Серия: MBC-SE
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Elco MBC-5000-SE-100: техническое описание
Газовый мультиблок Elco MBC-5000-SE-100 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — серворегулятор давления; клапаны V1/V2 — Класс А; фильтр — сетка 0.8 мм.
Для согласования с газовой линией используются параметры: присоединение — DN 100; максимальное избыточное давление — 500 мбар; диапазон входного давления — от 15 до 500 мбар; диапазон выходного давления — от 20 до 40 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — раздельное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — ELCO; артикул или обозначение — 65311846. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
В каких горелках применяется
Артикул 65311846 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки GT-D460-100
- Код оборудования
- 3750518
- Позиция на схеме
- 4580
- Период оборудования
- с 10-2012 до -
- Узел горелки GT-D456-100
- Код оборудования
- 3750514
- Позиция на схеме
- 4580
- Период оборудования
- с 01-2014 до -
- Узел горелки GT-d460-100
- Код оборудования
- 3750518
- Позиция на схеме
- 4580
- Период оборудования
- с 10-2012 до -
- Узел горелки GT-d456-100
- Код оборудования
- 3750514
- Позиция на схеме
- 4580
- Период оборудования
- с 01-2014 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Степень защиты
- IP54
- Тип соединения
- DN 100
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 500 мбар
- Диапазон входного давления газа
- от 15 до 500 мбар
- Диапазон выходного давления
- от 20 до 40 мбар
- Управление клапанами V1 и V2
- раздельное
- Режим эксплуатации
- серворегулятор давления
- Встроенный фильтр
- сетка 0.8 мм
- Единица продажи
- шт
- Артикул OEM
- 65311846
