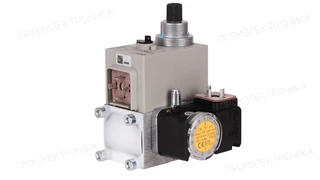

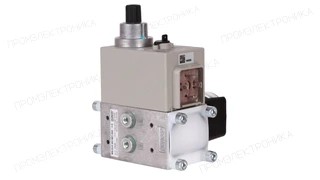

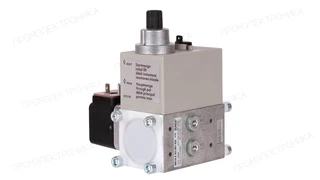

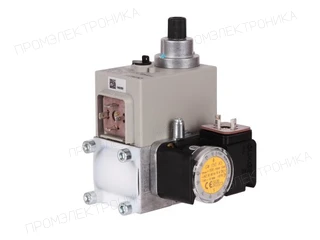

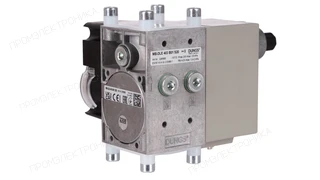

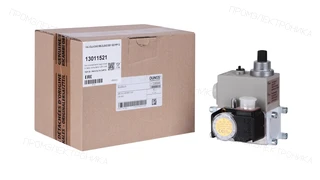

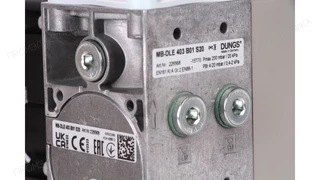

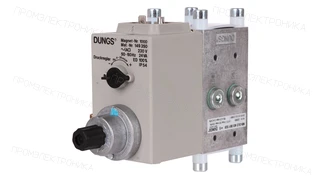

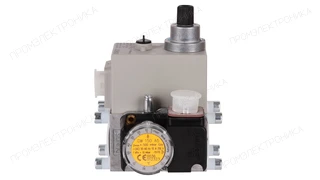

Газовый мультиблок Elco MB-DLE 403 B01 S20
Газовый мультиблок Elco MB-DLE 403 B01 S20, артикул 13011521. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Управление V1/V2: Совместное · Степень защиты: IP54 · Режим регулирования: Одноступенчатый · Диапазон выходного давления: от 4 до 20 мбар · Макс. избыточное давление: 200 мбар · Серия: MB-DLE
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Elco MB-DLE 403 B01 S20: техническое описание
Газовый мультиблок Elco MB-DLE 403 B01 S20 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — одноступенчатый; клапаны V1/V2 — Класс А; фильтр — стандартный фильтр, синий; реле давления — GW 150 A5.
Для согласования с газовой линией используются параметры: присоединение — Rp 3/8", Rp 1/2"; максимальное избыточное давление — 200 мбар; диапазон входного давления — от 15 до 200 мбар; диапазон выходного давления — от 4 до 20 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — совместное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — ELCO; артикул или обозначение — 13011521. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 65074736
- Elco
- 65323618
Применяемость
Артикул 13011521 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VECTRON EK 01B.4 G/F-T |
Газовый клапан MB-DLE 403 B01 S20
Позиция на схеме: 306
|
| Elco VECTRON EK 01B.6 G/F-T |
Газовый клапан MB-DLE 403 B01 S20
Позиция на схеме: 306
|
| Elco VECTRON EK 01B.9 G/F-T |
Газовый клапан MB-DLE 403 B01 S20
Позиция на схеме: 306
|
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Вес, кг
- 1.5
- Ширина, см
- 9.95
- Высота, см
- 13.7
- Длина, см
- 11.15
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 200 мбар
- Диапазон входного давления газа
- от 15 до 200 мбар
- Диапазон выходного давления
- от 4 до 20 мбар
- Управление клапанами V1 и V2
- совместное
- Встроенный фильтр
- стандартный фильтр, синий
- Реле давления
- GW 150 A5
- Режим эксплуатации
- одноступенчатый
- Тип соединения
- Rp 3/8", Rp 1/2"
- Единица продажи
- шт
- Артикул OEM
- 13011521
