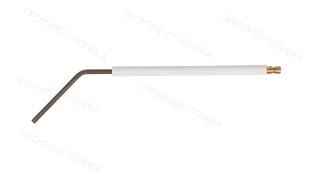

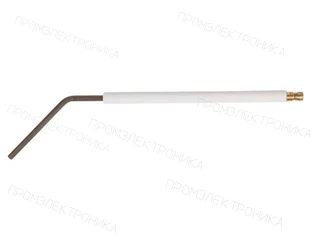

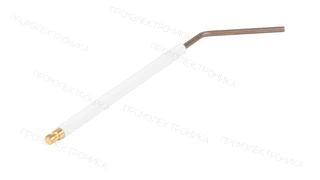

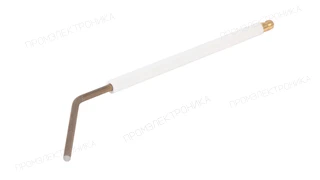

Электрод ионизации Elco 195 мм, 13018547
Электрод ионизации Elco 195 мм, 13018547, артикул 13018547. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Отдельный электрод · Назначение электрода: Ионизации · Фиксированная изоляция: ⌀8 x 120 мм · Точная длина электрода: 195 мм · Длина электрода: От 100 до 199,9 мм · Производитель электрода: ELCO · Размер стержня: ⌀4 x 109 мм
Описание
Электрод ионизации Elco 195 мм, 13018547: техническое описание
Электрод ионизации Elco 195 мм, 13018547 — электрод горелки. В данном исполнении изделие передаёт автомату горения ток ионизации, по которому подтверждается наличие пламени. Тип по карточке: ионизации.

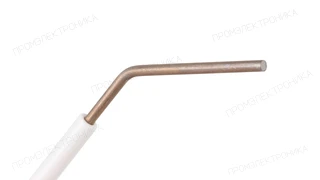

Геометрия электродного узла: общая длина — 195 мм; стержень — ⌀4 x 109 мм; фиксированная изоляция — ⌀8 x 120 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.

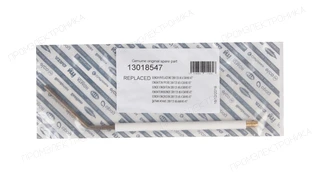

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13018547. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 13018547 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 5.1200 DP KN / KM / KL |
Электрод ионизации
Позиция на схеме: 2150
Узел: Смесительное устройство |
| Elco VG 5.950 DP KN / KM / KL |
Электрод ионизации
Позиция на схеме: 2150
Узел: Смесительное устройство |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13018547 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CH-G0631-T1/KN
- Код оборудования
- 3833353
- Позиция на схеме
- 2150
- Период оборудования
- с 02-2011 до -
- Узел горелки CH-G0635 -T1/KN
- Код оборудования
- 3837029
- Позиция на схеме
- 2150
- Период оборудования
- с 04-2023 до -
- Узел горелки CH-G0631-T2/KL
- Код оборудования
- 3833469
- Позиция на схеме
- 2150
- Период оборудования
- с 02-2011 до -
- Узел горелки CH-G0635 -T2/KL
- Код оборудования
- 3837038
- Позиция на схеме
- 2150
- Период оборудования
- с 04-2022 до -
- Узел горелки CH-G0631-T3/KM
- Код оборудования
- 3833609
- Позиция на схеме
- 2150
- Период оборудования
- с 08-2012 до -
- Узел горелки CH-G0635 -T3/KM
- Код оборудования
- 3837039
- Позиция на схеме
- 2150
- Период оборудования
- с 05-2023 до -
- Узел горелки CH-G0631 - T1/KN
- Код оборудования
- 3833353
- Позиция на схеме
- 2150
- Период оборудования
- с 02-2011 до -
- Узел горелки CH-G0631 - T2/KL
- Код оборудования
- 3833469
- Позиция на схеме
- 2150
- Период оборудования
- с 02-2011 до -
- Узел горелки CH-G0631 - T3/KM
- Код оборудования
- 3833609
- Позиция на схеме
- 2150
- Период оборудования
- с 08-2012 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.1
- Тип электрода
- ионизации
- Длина электрода
- 195 мм
- Размер фиксированной изоляции
- ⌀8 x 120 мм
- Размер стержня
- ⌀4 x 109 мм
- Единица продажи
- шт
- Артикул производителя
- 13018547
