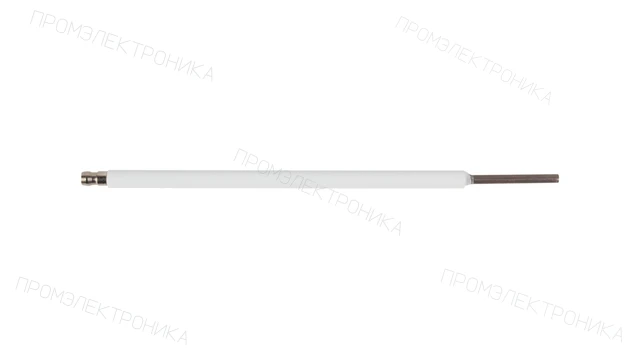

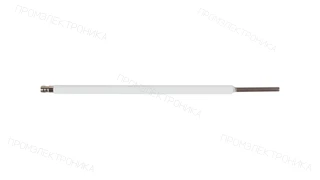

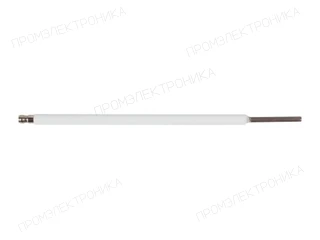

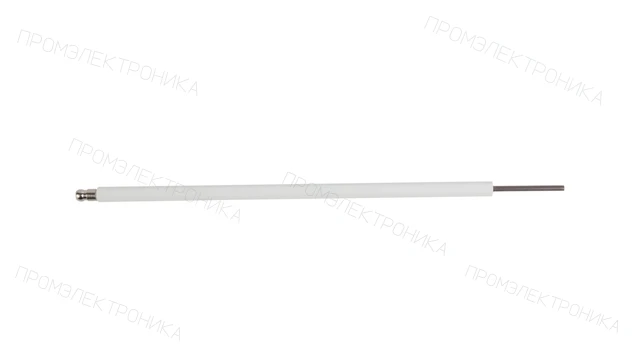

Электрод ионизации Elco 201 мм, 13013038
Электрод ионизации Elco 201 мм, 13013038, артикул 13013038. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Отдельный электрод · Назначение электрода: Ионизации · Фиксированная изоляция: ⌀8 x 150 мм · Точная длина электрода: 201 мм · Длина электрода: От 200 до 299,9 мм · Производитель электрода: ELCO · Размер стержня: ⌀4 x 40 мм
Описание
Электрод ионизации Elco 201 мм, 13013038: техническое описание
Электрод ионизации Elco 201 мм, 13013038 — электрод горелки. В данном исполнении изделие передаёт автомату горения ток ионизации, по которому подтверждается наличие пламени. Тип по карточке: ионизации.
Геометрия электродного узла: общая длина — 201 мм; стержень — ⌀4 x 40 мм; фиксированная изоляция — ⌀8 x 150 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13013038. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Применяемость
Артикул 13013038 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EG 03B.250 F20 |
Электрод ионизации
Позиция на схеме: 21-12
Узел: Смесительное устройство |
| Elco EG 03B.250 F2G20 |
Электрод ионизации
Позиция на схеме: 21-12
Узел: Смесительное устройство |
| Elco EG 03B.250 R20 |
Электрод ионизации
Позиция на схеме: 21-12
Узел: Смесительное устройство |
| Elco EG 03B.250 R26 |
Электрод ионизации
Позиция на схеме: 21-12
Узел: Смесительное устройство |
| Elco EG 03B.250 R2G20 |
Электрод ионизации
Позиция на схеме: 21-12
Узел: Смесительное устройство |
| Elco EG 03B.250 R2G26 |
Электрод ионизации
Позиция на схеме: 21-12
Узел: Смесительное устройство |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco EG 03B.250 RPG20 |
Электрод ионизации
Позиция на схеме: 21-12
Узел: Смесительное устройство |
| Elco EG 03B.250 RPG26 |
Электрод ионизации
Позиция на схеме: 21-12
Узел: Смесительное устройство |
| Elco EG 03B.400 F2G20 |
Электрод ионизации
Позиция на схеме: 21-12
Узел: Смесительное устройство |
| Elco EG 03B.400 R2G20 |
Электрод ионизации
Позиция на схеме: 21-12
Узел: Смесительное устройство |
| Elco EG 03B.400 R2G40 |
Электрод ионизации
Позиция на схеме: 21-12
Узел: Смесительное устройство |
| Elco EG 03B.400 RPG20 |
Электрод ионизации
Позиция на схеме: 21-12
Узел: Смесительное устройство |
| Elco EK 02B.12 G-P/B KL |
Электрод ионизации
Позиция на схеме: 26
|
| Elco EK 02B.12 G-P/B KN |
Электрод ионизации
Позиция на схеме: 26
|
| Elco EK 02B.12 G-Z/B KL |
Электрод ионизации
Позиция на схеме: 26
|
| Elco EK 02B.12 G-Z/B KN |
Электрод ионизации
Позиция на схеме: 26
|
| Elco EK 02B.12 G/B KL |
Электрод ионизации
Позиция на схеме: 26
|
| Elco EK 02B.12 G/B KN |
Электрод ионизации
Позиция на схеме: 26
|
| Elco EK 02B.18 G-P/B KL |
Электрод ионизации
Позиция на схеме: 26
|
| Elco EK 02B.18 G-P/B KN |
Электрод ионизации
Позиция на схеме: 26
|
| Elco EK 02B.18 G-Z/B KL |
Электрод ионизации
Позиция на схеме: 26
|
| Elco EK 02B.18 G-Z/B KN |
Электрод ионизации
Позиция на схеме: 26
|
| Elco EK 02B.18 G/B KL |
Электрод ионизации
Позиция на схеме: 26
|
| Elco EK 02B.18 G/B KN |
Электрод ионизации
Позиция на схеме: 26
|
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
Технические характеристики
- Вес, кг
- 0.1
- Тип электрода
- ионизации
- Длина электрода
- 201 мм
- Размер фиксированной изоляции
- ⌀8 x 150 мм
- Размер стержня
- ⌀4 x 40 мм
- Единица продажи
- шт
- Артикул производителя
- 13013038
