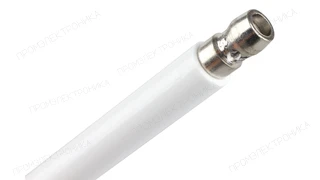

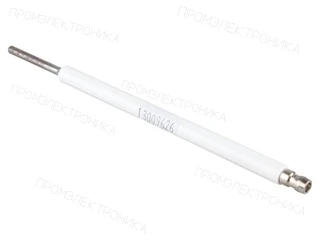

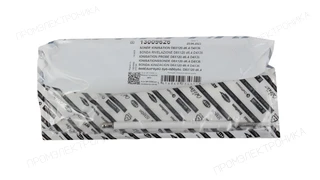

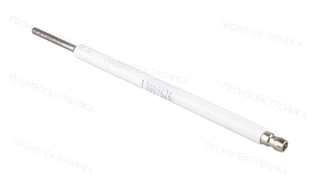

Электрод ионизации Elco 167 мм, 13009626
Электрод ионизации Elco 167 мм, 13009626, артикул 13009626. Раздел каталога: Электроды. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Комплектация: Отдельный электрод · Назначение электрода: Ионизации · Фиксированная изоляция: ⌀8 x 120 мм · Точная длина электрода: 167 мм · Длина электрода: От 100 до 199,9 мм · Производитель электрода: ELCO · Размер стержня: ⌀4 x 36 мм
Описание
Электрод ионизации Elco 167 мм, 13009626: техническое описание
Электрод ионизации Elco 167 мм, 13009626 — электрод горелки. В данном исполнении изделие передаёт автомату горения ток ионизации, по которому подтверждается наличие пламени. Тип по карточке: ионизации.

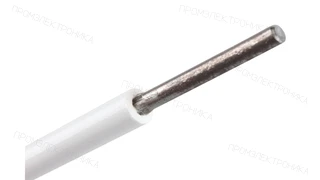

Геометрия электродного узла: общая длина — 167 мм; стержень — ⌀4 x 36 мм; фиксированная изоляция — ⌀8 x 120 мм. Эти размеры задают положение рабочего конца относительно головки горелки; изменение длины или диаметра может изменить искровой зазор либо устойчивость сигнала пламени.
При замене необходимо сохранить тип электрода, геометрию, разъём и монтажное положение; внешнее сходство не подтверждает совместимость.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Elco; артикул или обозначение — 13009626. Для подтверждения взаимозаменяемости также проверяют тип, все геометрические размеры, разъём и монтажное положение; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Elco
- 13016582
Применяемость
Артикул 13009626 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VECTRON EK 05 G/F-ETСерия; полное исполнение в каталоге не указано |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VECTRON EK 05B G/F-ZVTСерия; полное исполнение в каталоге не указано |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VECTRON EK 06 G/F-ETСерия; полное исполнение в каталоге не указано |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VECTRON EK 06B G/F-ZVTСерия; полное исполнение в каталоге не указано |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 05.1000 DUO PLUS |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 05.1000 MODULO KL |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
Свернуть список
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VG 05.1000 MODULO KM |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 05.1000 MODULO KN |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 05.1000 VARIO |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 05.700 DUO PLUS |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 05.700 MODULO KL |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 05.700 MODULO KM |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 05.700 MODULO KN |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 05.700 VARIO |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 06.1600 DUO PLUS |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 06.1600 MODULO |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 06.1600 VARIO |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 06.2100 DUO PLUS |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 06.2100 MODULO |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
| Elco VG 06.2100 VARIO |
Электрод ионизации
Позиция на схеме: 511
Узел: Смесительное устройство |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13009626 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CH-G0732 – T1/KN
- Код оборудования
- 3835829
- Позиция на схеме
- 2090
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0732 – T2/KL
- Код оборудования
- 3835830
- Позиция на схеме
- 2090
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0732 – T3/KM
- Код оборудования
- 3835831
- Позиция на схеме
- 2090
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0733 – T1/KN
- Код оборудования
- 3835832
- Позиция на схеме
- 2090
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0733 – T2/KL
- Код оборудования
- 3835833
- Позиция на схеме
- 2090
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0733 – T3/KM
- Код оборудования
- 3835834
- Позиция на схеме
- 2090
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0633 – T1/KN
- Код оборудования
- 3835823
- Позиция на схеме
- 2090
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0633 – T2/KL
- Код оборудования
- 3835824
- Позиция на схеме
- 2090
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0633 – T3/KM
- Код оборудования
- 3835825
- Позиция на схеме
- 2090
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0634 – T1/KN
- Код оборудования
- 3835826
- Позиция на схеме
- 2090
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0634 – T2/KL
- Код оборудования
- 3835827
- Позиция на схеме
- 2090
- Период оборудования
- с 01-2016 до -
- Узел горелки CH-G0634 – T3/KM
- Код оборудования
- 3835828
- Позиция на схеме
- 2090
- Период оборудования
- с 01-2016 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 0.1
- Тип электрода
- ионизации
- Длина электрода
- 167 мм
- Размер фиксированной изоляции
- ⌀8 x 120 мм
- Размер стержня
- ⌀4 x 36 мм
- Единица продажи
- шт
- Артикул производителя
- 13009626
