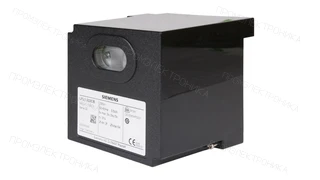

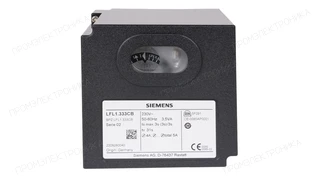

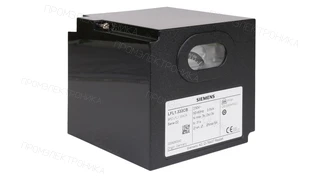

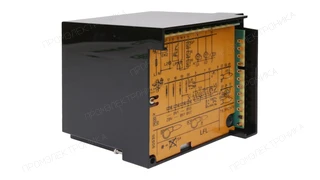

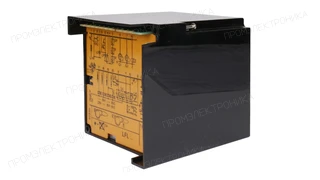

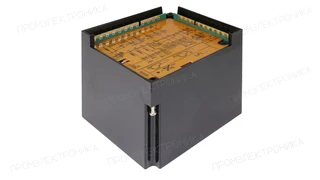

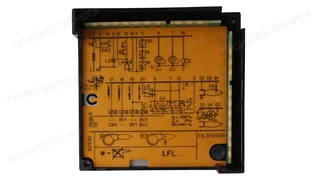

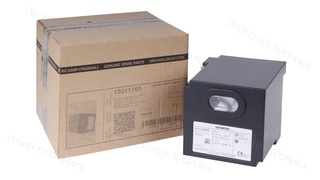

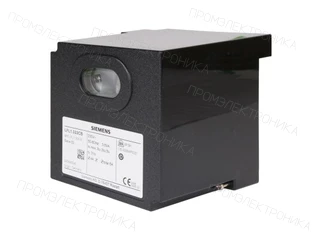

Автомат горения SIEMENS LFL1.333 — OEM ELCO 13011763
Автомат горения SIEMENS LFL1.333. Артикул OEM: 13011763. Напряжение питания: 230 В AC; Время безопасности при розжиге TSA: 3 с. Позиция в номенклатуре ELCO.
- Напряжение питания
- 230 В AC
- Время безопасности при розжиге TSA
- 3 с
- Время предварительной продувки t1
- 31 с
- Вид датчика пламени
- ультрафиолетовый
Серия: LFL · Тип: Топочные автоматы · Ступени: Многоступенчатые · Горелка: Наддувные горелки · Режим: Прерывистый режим · Контроль пламени: УФ-датчик · Топливо: Газ · Топливо: Комбинированное топливо
Документация для оборудования4 материалов; язык и редакция указаны отдельноОписание
Автомат горения SIEMENS LFL1.333 поставляется под OEM-артикулом 13011763 бренда ELCO.
Особенности исполнения LFL1.333
Напряжение питания — 230 В AC; Время безопасности при розжиге TSA — 3 с; Время предварительной продувки t1 — 31 с; Вид датчика пламени — ультрафиолетовый. Полный перечень параметров приведён в таблице характеристик.
Времена программы
- Время предварительной продувки t1: 31 с.
- Время безопасности при розжиге TSA: 3 с.
- Время предварительного розжига t3: 6 с.
При 50 Гц; при 60 Гц времена примерно на 17% короче.
Сверка перед заменой
Для LFL1.333 сравните полное обозначение на шильдике, питание, программу работы, способ контроля пламени и схему подключения. Совпадение корпуса или серии не подтверждает взаимозаменяемость. При наличии OEM-артикула укажите его вместе с моделью горелки.
Комплектация и заказ
Монтажный цоколь: Заказывается отдельно. Наличие цоколя, датчика, кабелей и дополнительных модулей в поставке подтвердите при заказе. В запросе укажите 13011763, количество и маркировку установленного оборудования.
Документы и схемы приведены отдельно с указанием языка. Для документов серии проверьте применимость к вашему исполнению и редакции устройства.
В каких горелках применяется
Артикул 13011763 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- ELCO BB-VGL 06.1600 DP/TC
- Код оборудования
- 13007346
- Позиция на схеме
- 1501
- Период оборудования
- с 10-2000 до -
- ELCO BB-VGL 06.2100 DP/TC
- Код оборудования
- 13007347
- Позиция на схеме
- 1501
- Период оборудования
- с 07-2000 до -
- Ecoflam Multiflam 170.1 PR
- Позиция на схеме
- 0140
- Исполнение
- SIEMENS LFL1.333 CB
- Ecoflam Multiflam 200.1 PR
- Позиция на схеме
- 0140
- Исполнение
- SIEMENS LFL1.333 CB
- Ecoflam MULTIFLAM TS 1800.1 PR MD S
- Позиция на схеме
- 8
- Исполнение
- SIEMENS LFL1.333
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Время предварительной продувки t1
- 31 с
- Степень защиты
- IP40
- Время безопасности при розжиге TSA
- 3 с
- Вес, кг
- 1.1
- Время предварительного розжига t3
- 6 с
- Ширина, см
- 16
- Напряжение питания
- 230 В AC
- Высота, см
- 14.5
- Частота сети
- 50–60 Гц
- Длина, см
- 18
- Условия значений времени
- При 50 Гц; при 60 Гц времена примерно на 17% короче
- Монтажный цоколь
- Заказывается отдельно
- Способ сжигания
- наддувные
- Режим работы
- прерывистый
- Рабочая температура окр. среды
- от -20 до 60 °C
- Вид датчика пламени
- ультрафиолетовый
- Вид топлива
- газовые или комбинированные
- Исполнение горелки
- многоступенчатая
- Единица продажи
- шт
- Артикул OEM
- 13011763
