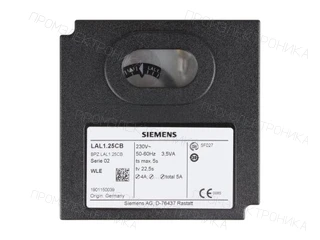

Автомат горения для жидкотопливной горелки SIEMENS LAL1.25 — OEM ELCO 13009185
Автомат горения для жидкотопливной горелки SIEMENS LAL1.25. Артикул OEM: 13009185. Напряжение питания: 230 В AC; Время безопасности при розжиге TSA: 5 с. Позиция в номенклатуре ELCO.
- Напряжение питания
- 230 В AC
- Время безопасности при розжиге TSA
- 5 с
- Время предварительной продувки t1
- 22,5 с
- Исполнение горелки
- двухступенчатая
Серия: LAL · Тип: Топочные автоматы · Цоколь: Без цоколя · Ступени: Двухступенчатые · Горелка: Наддувные горелки · Режим: Прерывистый режим · Топливо: Жидкое топливо · Питание: 220–240 В
Документация для оборудования2 материалов; язык и редакция указаны отдельноОписание
Автомат горения для жидкотопливной горелки SIEMENS LAL1.25 поставляется под OEM-артикулом 13009185 бренда ELCO.
Особенности исполнения LAL1.25
Напряжение питания — 230 В AC; Время безопасности при розжиге TSA — 5 с; Время предварительной продувки t1 — 22,5 с; Исполнение горелки — двухступенчатая. Полный перечень параметров приведён в таблице характеристик.
Времена программы
- Время предварительной продувки t1: 22,5 с.
- Время безопасности при розжиге TSA: 5 с.
- Время предварительного розжига t3: 2,5 с.
- Время после розжига t3n: 15 с.
При 50 Гц; при 60 Гц времена примерно на 17% короче.
Сверка перед заменой
Для LAL1.25 сравните полное обозначение на шильдике, питание, программу работы, способ контроля пламени и схему подключения. Совпадение корпуса или серии не подтверждает взаимозаменяемость. При наличии OEM-артикула укажите его вместе с моделью горелки.
Комплектация и заказ
Монтажный цоколь: Заказывается отдельно. Наличие цоколя, датчика, кабелей и дополнительных модулей в поставке подтвердите при заказе. В запросе укажите 13009185, количество и маркировку установленного оборудования.
Документы и схемы приведены отдельно с указанием языка. Для документов серии проверьте применимость к вашему исполнению и редакции устройства.
Технические характеристики
- Время предварительной продувки t1
- 22,5 с
- Степень защиты
- IP40
- Время безопасности при розжиге TSA
- 5 с
- Время предварительного розжига t3
- 2,5 с
- Вес, кг
- 1.6
- Время после розжига t3n
- 15 с
- Ширина, см
- 12.3
- Напряжение питания
- 230 В AC
- Высота, см
- 10.3
- Частота сети
- 50–60 Гц
- Длина, см
- 10.3
- Условия значений времени
- При 50 Гц; при 60 Гц времена примерно на 17% короче
- Исполнение горелки
- двухступенчатая
- Монтажный цоколь
- Заказывается отдельно
- Способ сжигания
- наддувные
- Режим работы
- прерывистый
- Вид топлива
- жидкотопливные
- Рабочая температура окр. среды
- от -20 до 60 °C
- Единица продажи
- шт
- Артикул OEM
- 13009185
