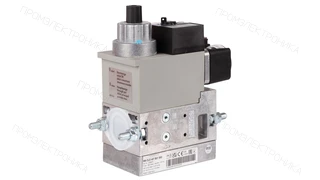

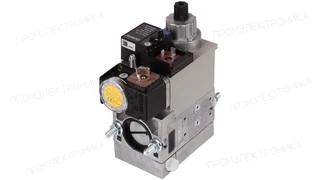

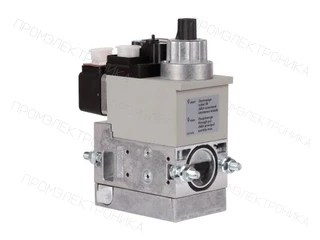

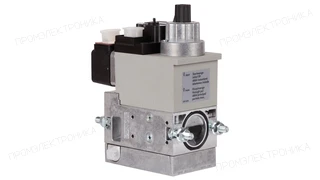

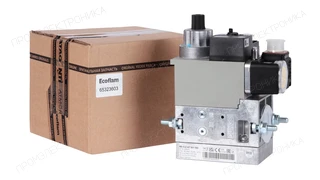

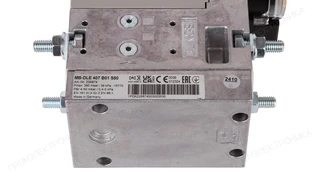

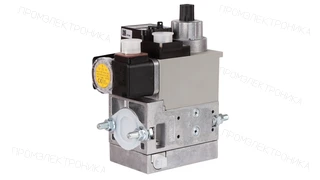

Газовый мультиблок Ecoflam MB-DLE 407 B01 S50
Газовый мультиблок Ecoflam MB-DLE 407 B01 S50, артикул 65323603. Раздел каталога: Газовые мультиблоки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Присоединение: Rp 3/4" · Управление V1/V2: Совместное · Степень защиты: IP54 · Режим регулирования: Одноступенчатый · Диапазон выходного давления: от 4 до 50 мбар · Макс. избыточное давление: 360 мбар · Серия: MB-DLE
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Газовый мультиблок Ecoflam MB-DLE 407 B01 S50: техническое описание
Газовый мультиблок Ecoflam MB-DLE 407 B01 S50 — комбинированный узел газовой рампы. В одном корпусе он объединяет перечисленные в исполнении функции подготовки, регулирования и безопасного перекрытия газа, сокращая число отдельных соединений газового тракта. Состав и режим данного варианта: режим регулирования — одноступенчатый; клапаны V1/V2 — Класс А; фильтр — стандартный фильтр, синий; реле давления — GW 150 A5.
Для согласования с газовой линией используются параметры: присоединение — Rp 3/4"; максимальное избыточное давление — 360 мбар; диапазон входного давления — от 15 до 360 мбар; диапазон выходного давления — от 4 до 50 мбар. Выходной диапазон относится к настройке регулятора, а максимальное давление — к допустимой нагрузке на узел; эти величины не взаимозаменяемы.
Особенности исполнения: управление V1/V2 — совместное; степень защиты — IP54. Электрическую последовательность клапанов необходимо согласовать с автоматом горения и схемой проверки герметичности.
При заказе и замене необходимо сверять полное наименование изделия; бренд OEM-артикула — Ecoflam; артикул или обозначение — 65323603. Для подтверждения взаимозаменяемости также проверяют состав узла, диапазоны давления, присоединение и последовательность управления V1/V2; совпадение только производителя или части маркировки недостаточно.
Альтернативные артикулы
- Ecoflam
- 65074738
- Ecoflam
- 65300222
Применяемость
Артикул 65323603 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Позиция и исполнение |
|---|---|
| Ecoflam DUAL 5 P + MC |
Позиция: 28
|
Перед заказом сверьте полное исполнение и заводской номер горелки, а также артикул детали.
В каких горелках применяется
Артикул 65323603 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Ecoflam BLU 350 P
- Позиция на схеме
- 4
- Исполнение
- Dungs MB-DLE 407
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 2.6
- Ширина, см
- 7.4
- Высота, см
- 18.6
- Длина, см
- 15.1
- Тип соединения
- Rp 3/4"
- Степень защиты
- IP54
- Электромагнитные клапаны V1 и V2
- Класс А
- Максимальное избыточное давление
- 360 мбар
- Диапазон входного давления газа
- от 15 до 360 мбар
- Диапазон выходного давления
- от 4 до 50 мбар
- Управление клапанами V1 и V2
- совместное
- Встроенный фильтр
- стандартный фильтр, синий
- Реле давления
- GW 150 A5
- Режим эксплуатации
- одноступенчатый
- Единица продажи
- шт
- Артикул OEM
- 65323603
