Дизельная горелка Baltur TBL 130 P
- Артикул горелки
- 35900010
- Позиция в перечне
- 1
- Наименование детали
- Трансформатор поджига COMPACT 10/30 CM
- Страница каталога деталей
- 7
для Baltur

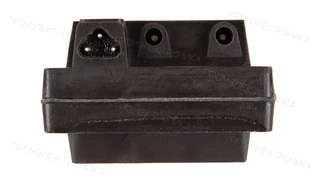

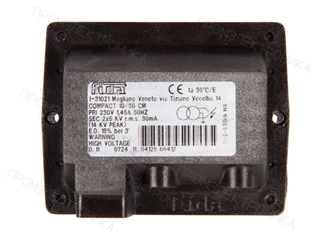

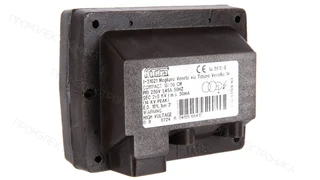

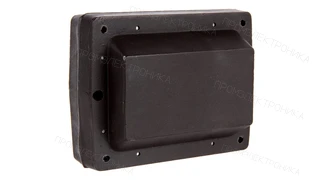

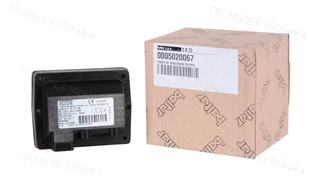

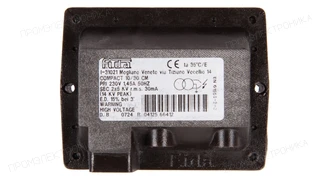

Трансформатор розжига Baltur Compact 10/30 CM
MPN / артикул: 0005020067
Трансформатор розжига Baltur Compact 10/30 CM, артикул 0005020067. Раздел каталога: Трансформаторы розжига. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.
Разъёмы кабелей поджига: штекерные Ø4 мм · Продолжительность включения ED: 15 % · Ток поджига: 30 мА · Напряжение поджига: 5 кВ · Степень защиты: IP44 · Количество выходов: 2 · Комплектация: Трансформаторы · Напряжение питания: 220 В
О модели
Описание
Трансформатор розжига Baltur Compact 10/30 CM: техническое описание
Трансформатор розжига Baltur Compact 10/30 CM — источник высокого напряжения для образования искрового разряда между электродами розжига либо между электродом и корпусом горелки. Он работает только в составе согласованной цепи автомата горения, высоковольтных кабелей и электродов. Параметры высоковольтной части: напряжение поджига — 5 кВ; ток поджига — 30 мА; высоковольтные выходы — 2; продолжительность включения ED — 15 %.
Первичная цепь характеризуется параметрами: питание — 220 В; частота — 50 Гц; ток первичной цепи — 1,45 А. Значение ED показывает допустимую долю времени включения; исполнение с ED менее 100% нельзя использовать как непрерывно работающий источник поджига.
Подключение и защита: разъёмы высоковольтных кабелей — штекерные Ø4 мм; степень защиты — IP44. При замене сверяют не только питающее напряжение, но и вторичное напряжение и ток, число полюсов, ED, разъёмы и схему заземления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Baltur; артикул или обозначение — 0005020067. Для подтверждения взаимозаменяемости также проверяют первичное и вторичное напряжение, ток поджига, ED, число выходов и разъёмы; совпадение только производителя или части маркировки недостаточно.
Перед заказом проверьте артикул 0005020067, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Применяемость по каталогу деталей
Позиции детали 0005020067
Ниже перечислены исполнения горелок, в каталогах деталей которых указан артикул 0005020067 Baltur. Для каждого исполнения приведены заказной артикул горелки и позиция детали.
Сверьте полный артикул горелки и позицию детали. Для установленного оборудования дополнительно нужны исполнение, серийный номер и год выпуска.
Дизельная горелка Baltur TBL 85 P
- Артикул горелки
- 35800010
- Позиция в перечне
- 1
- Наименование детали
- Трансформатор поджига COMPACT 10/30 CM
- Страница каталога деталей
- 7
Что проверить перед заказом
Передайте артикул 0005020067, количество, фото маркировки горелки и установленной детали. Если в перечне есть несколько позиций одного узла, укажите позицию и страницу. Комплектность, монтажные размеры и электрические параметры сверяют для полного исполнения.
Каталожная применяемость относится к перечисленным исполнениям. Она не подтверждает взаимозаменяемость с похожим артикулом или установку этой детали на конкретной горелке после ремонта.
Как подобрать документацию для 0005020067
Для проверки позиции нужен каталог деталей именно указанного исполнения горелки. Инструкция по монтажу горелки решает другую задачу и может не содержать артикул запчасти. В запросе на документацию укажите артикул горелки, позицию детали и серийный номер; менеджер уточнит подходящую редакцию.
Параметры
Технические характеристики
- Электропитание
- 220 В
- Вес, кг
- 1.9
- Ширина, см
- 8.6
- Высота, см
- 7
- Длина, см
- 11.5
- Степень защиты
- IP44
- Сила тока
- 1,45 А
- Частота тока
- 50 Гц
- Ток поджига
- 30 мА
- Напряжение поджига
- 5 кВ
- Продолжительность работы ED(DU)
- 15 %
- Разъемы кабелей поджига
- штекерные Ø4 мм
- Количество выходов
- 2
- Единица продажи
- шт
- Артикул производителя
- 0005020067
