Дизельная горелка Baltur TBL 85 P

MPN / артикул: 35800010
Baltur

Дизельная горелка Baltur TBL 85 P, артикул 35800010. Раздел каталога: Дутьевые горелки. Совместимость, комплектацию, цену и срок поставки уточнит менеджер.

Производитель горелкиBaltur
Артикул35800010
РазделДутьевые горелки
Единицашт

Вид топлива: Дизельные · Производитель горелки: Baltur

Документация для оборудования3 материалов; язык и редакция указаны отдельно

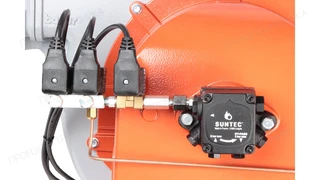

Фото товара

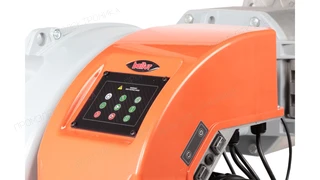

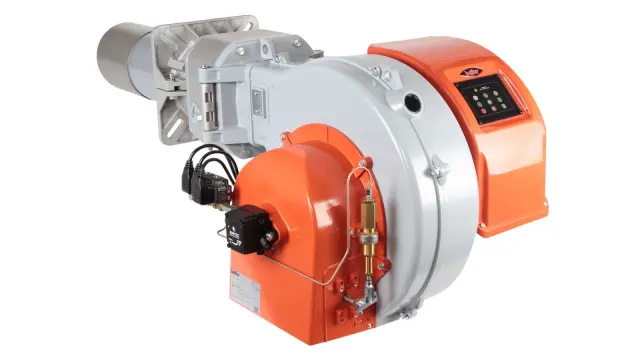

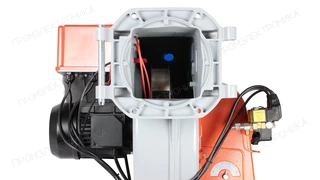

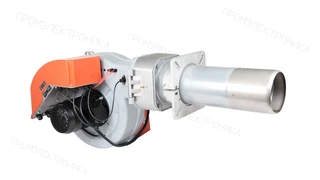

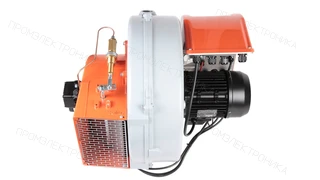

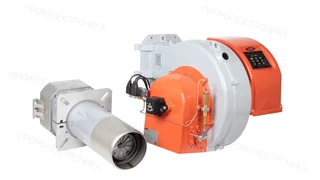

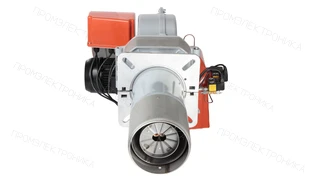

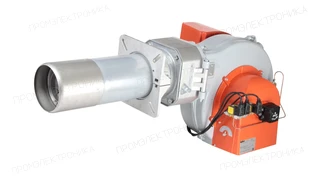

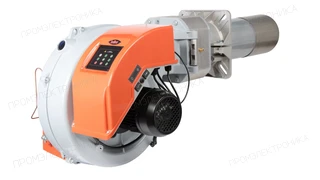

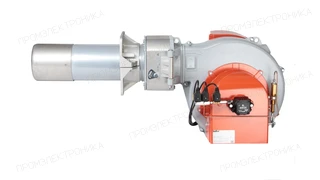

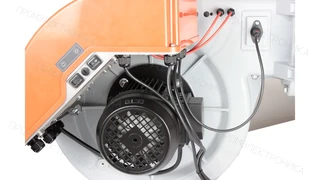

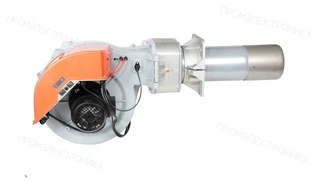

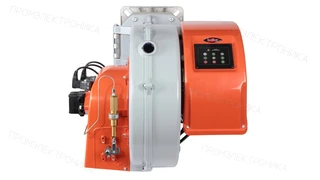

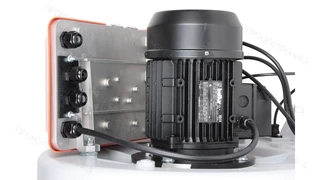

Дизельная горелка Baltur TBL 85 P

1 / 15

Внешний вид может зависеть от исполнения. Перед заказом сверяйте маркировку и артикул.
О модели

Описание

Дизельная горелка Baltur TBL 85 P: техническое описание

Дизельная горелка Baltur TBL 85 P — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — дизельная; регулирование мощности — двухступенчатая.

Рабочая область характеризуется параметрами: диапазон мощности — от 200 до 850 кВт; противодавление — от 0 до 9 мбар; расход топлива — 16,9 - 72 кг/ч. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.

Монтажное исполнение: пламенная труба — стандартная; длина пламенной трубы — 400 мм; диаметр пламенной трубы — 180 мм; комплектация — с головой сгорания. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.

Условия электрического подключения и эксплуатации: питание — 380 В; потребляемая мощность — 1 600 Вт; степень защиты — IP40. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при подключении и эксплуатации горелки. Дополнительно указаны: электродвигатель — 1 100 Вт; уровень шума — 75,1 дБ.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Baltur; артикул или обозначение — 35800010. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.

Перед заказом проверьте артикул 35800010, исполнение и присоединительные параметры. Менеджер подтвердит комплектацию по запросу.
Маркировка

Альтернативные артикулы

Baltur
35830010
Обозначения помогают найти горелку и сверить маркировку. Перед заменой проверьте точную модель горелки, топливо, мощность, противодавление, управление, питание, размеры и комплектацию. Список обозначений не подтверждает взаимозаменяемость.
Комплектующие горелки

Запчасти по каталогу горелки

Позиции из документации для артикула 35800010. Если у детали есть карточка в нашем каталоге, её можно открыть по ссылке.

Перед заказом сверяйте исполнение, дату выпуска и заводской номер горелки. Перечень содержит подтверждённые позиции; дополнительные варианты комплектации требуют отдельного подбора.

Поз.НаименованиеАртикул
1 Трансформатор розжига Baltur Compact 10/30 CM 0005020067Открыть карточку
1 Пламенная головка Baltur 0024060007 0024060007Открыть карточку
1 Гидравлический привод Baltur 0025020011 0025020011Открыть карточку
1 Сальник насоса Baltur 95089 95089Открыть карточку
2 Прокладка кожуха панели управления 0024010018Уточнить у менеджера
2 Головка горелки Baltur 0024060029 0024060029Открыть карточку
2 Поршень 0025020013Уточнить у менеджера
2 Сетчатый фильтр 95540Уточнить у менеджера
Показать ещё 101 поз.
Поз.НаименованиеАртикул
3 Кабель питания трансформатора Baltur 550 мм 0005130089 0005130089Открыть карточку
3 Держатель жаровой трубы 0024030003Уточнить у менеджера
3 Пружина 12X140X1,7 0025020015Уточнить у менеджера
4 Шарнир 15 X 180 0024010010Уточнить у менеджера
4 Гайка 0025020022Уточнить у менеджера
4 Датчик пламени SIEMENS QRB1B-A068B70B 31070Уточнить у менеджера
5 Переключатель LC83 Baltur 0005120134 0005120134Открыть карточку
5 Колпачок 0025020023Уточнить у менеджера
5 Керамическая изоляция 11 X 100 мм Baltur 23928 23928Открыть карточку
6 Переключатель Baltur LC83 0005120135 0005120135Открыть карточку
6 Винт 0025020016Уточнить у менеджера
6 Соединительный штекер 6 мм / M3,5 Baltur 53615 53615Открыть карточку
7 Вильчатая головка M6X24 0005170038Уточнить у менеджера
7 Информационная панель 0024060002Уточнить у менеджера
7 Соединительная распорка M4/M6 X 18 0024060023Уточнить у менеджера
8 Индикаторная лампа зелёная с кабелем Baltur 0005120132 0005120132Открыть карточку
8 Соединительный фитинг 0025020017Уточнить у менеджера
8 Ниппель для измерения давления R⅛" 31483Уточнить у менеджера
9 Индикаторная лампа красная с кабелем Baltur 0005120133 0005120133Открыть карточку
9 Кольцевая прокладка OR 2068 витон 0005180081Уточнить у менеджера
9 Рабочее колесо вентилятора 355 x 50 мм Baltur 0024020005 0024020005Открыть карточку
10 Коммутационная плата Baltur 0006120031 0006120031Открыть карточку
10 Фланец датчика пламени M74 18341Уточнить у менеджера
10 Прокладка Baltur 23093 23093Открыть карточку
11 Миниконтактор Baltur 11 BG09 10 A230 0005110110 0005110110Открыть карточку
11 Кабель электропитания двигателя 700 мм Baltur 0005140198 0005140198Открыть карточку
11 Трубка 6X18X3 0025020024Уточнить у менеджера
12 Кабель электропитания Baltur 1250 мм 0005130175 0005130175Открыть карточку
12 Штопорное кольцо 0025020014Уточнить у менеджера
12 Кожух панели управления 8024030011Уточнить у менеджера
13 Противопомеховый фильтр 5 кОм Baltur 0005060037 0005060037Открыть карточку
13 Эксцентриковый зажим 0024010019Уточнить у менеджера
13 Корпус 0025020012Уточнить у менеджера
14 Резиновый распорный фиксатор 14X10X3 0005140236Уточнить у менеджера
14 Прозрачная крышка 0024030013Уточнить у менеджера
14 Кольцо фиксации 0025020033Уточнить у менеджера
15 Кабель поджига 550 мм Baltur 0005020037 0005020037Открыть карточку
15 Гайка 0025020018Уточнить у менеджера
16 Автомат горения SIEMENS LMO44.255C2BT — OEM Baltur 0005030112 0005030112Открыть карточку
16 Соединительный фитинг Ø4-⅛" 0005150220Уточнить у менеджера
16 Держатель информационной панели 0024030014Уточнить у менеджера
17 Реле защиты от перегрузки 2,3-3,2A 0005110122Уточнить у менеджера
18 Электродвигатель Simel 52/3038, 1.1 кВт 5449Открыть карточку
19 Распорное кольцо 30 / 19 мм Baltur 28078 28078Открыть карточку
20 Уравнительный диск 115 / 25 мм Baltur 0024060030 0024060030Открыть карточку
21 Держатель уравнительного диска 49375Уточнить у менеджера
22 Фиксатор электродов 14171Уточнить у менеджера
23 Фиксирующая скоба 6,6 мм Baltur 27017 27017Открыть карточку
24 Стержень поджига 255 мм Baltur 50525 50525Открыть карточку
25 Электрод поджига Baltur 180 мм, 0024060032 0024060032Открыть карточку
26 Электрод поджига Baltur 182 мм, 0024060031 0024060031Открыть карточку
27 Фиксатор электродов 49472Уточнить у менеджера
30 Гайка ⅛" X 5 4314Уточнить у менеджера
31 Держатель электродов 14168Уточнить у менеджера
33 Соединительный штифт с крепежами 0024060026Уточнить у менеджера
35 Рычаг регулировки головки жаровой трубы 0024010009Уточнить у менеджера
36 Регулятор головки жаровой трубы со шкалой 0024010008Уточнить у менеджера
37 Кольцо всасываемого воздуха 289 X 158 0024010011Уточнить у менеджера
38 Кольцевая прокладка смотрового окна OR 3125 23839Уточнить у менеджера
39 Смотровое стекло Baltur 37 X 3 мм 0020020030 0020020030Открыть карточку
40 Гидравлический привод Baltur 0025020011 0025020011Открыть карточку
41 Вал воздушной заслонки 0024060009Уточнить у менеджера
42 Воздушная заслонка Baltur 0024010012 0024010012Открыть карточку
43 Держатель вала воздушной заслонки Baltur 12 x 6 мм 54056 54056Открыть карточку
44 Индикатор положения воздушной заслонки 54200Уточнить у менеджера
45 Защитная решетка воздухозаборного короба 0024010013Уточнить у менеджера
46 Фланец Ø160 0024060035Уточнить у менеджера
47 Фланцевый уплотнитель 152 мм Baltur 0024010031 0024010031Открыть карточку
48 Прокладка фланца Baltur 0024010021 0024010021Открыть карточку
49 Шпилька M12 X 63 17639Уточнить у менеджера
50 7-контактный штекер 0005130051Уточнить у менеджера
51 Штекер Baltur 0005130043 0005130043Открыть карточку
52 Рычаг 0025020034Уточнить у менеджера
53 Панель управления 0024060020Уточнить у менеджера
54 Жидкотопливный шланг с угловым соединением Baltur Rp 1/2 - 28074 28074Открыть карточку
55 Фиксирующий комплект 0005170039Уточнить у менеджера
56 Кольцевая прокладка OR 4312 0005180077Уточнить у менеджера
57 Сцепление электродвигателя 10/16 X 40 мм Baltur 0024060025 0024060025Открыть карточку
58 Муфта сцепления 32 / 10 мм Baltur 28894 28894Открыть карточку
59 Вал сцепления 10 X 180 мм Baltur 28210 28210Открыть карточку
60 Сцепление электродвигателя 10 X 40 мм Baltur 16933 16933Открыть карточку
61 Муфта сцепления 32 / 8 мм Baltur 3766 3766Открыть карточку
62 Жидкотопливный насос AN 77 A 7256 2P 31200Уточнить у менеджера
63 Фитинг соединительный 8 мм - G1/8 Baltur 30987 30987Открыть карточку
64 Фитинг соединительный Baltur 8 мм - G1/8 0024060024 0024060024Открыть карточку
65 Жидкотопливный электромагнитный клапан Baltur VE 131IV KT09 0005080005 0005080005Открыть карточку
66 Ниппель Baltur R1/8" - R1/8", 17066 17066Открыть карточку
67 Распределительный блок 55063Уточнить у менеджера
68 Гидравлический болт ⅛" 16051Уточнить у менеджера
69 Кольцевая прокладка 15 / 10 x 1,5 мм Baltur 146 146Открыть карточку
70 Фитинг соединительный Baltur G1/8 - 13778 13778Открыть карточку
71 Фитинг соединительный G1/8 - 10 мм Baltur 0024060022 0024060022Открыть карточку
72 Фитинг соединительный Baltur G1/8 14124 14124Открыть карточку
73 Медная топливная трубка Baltur 0024060010 0024060010Открыть карточку
74 Кольцевая прокладка 18 / 13,5 x 2 мм Baltur 4987 4987Открыть карточку
75 Соединительный фитинг Baltur G1/4" - G1/2" 17663 17663Открыть карточку
76 Топливная трубка Baltur, 0024060015 0024060015Открыть карточку
77 Гидравлический фитинг ⅛" 14123Уточнить у менеджера
78 Жидкотопливный фильтр Rp ⅜" 30768Уточнить у менеджера
79 Соединительный фитинг Baltur G3/8" - G1/2" 18138 18138Открыть карточку
80 Кольцевая прокладка OR 130 4976Уточнить у менеджера
Параметры

Технические характеристики

Вид топлива
дизельная
Страна бренда
Италия
Диаметр пламенной трубы
180 мм
Противодавление
от 0 до 9 мбар
Длина пламенной трубы
400 мм
Степень защиты
IP40
Комплектация
с головой сгорания
Вес, кг
79
Ширина, см
80
Высота, см
70
Длина, см
107
Исполнение горелки
двухступенчатая
Тип пламенной трубы
стандартная
Электродвигатель
1 100 Вт
Электропитание
380 В
Потребляемая электрическая мощность
1 600 Вт
Расход топлива
16,9 - 72 кг/ч
Уровень шума
75,1 дБ
Мощность горелки
от 200 до 850 кВт
Класс электрозащиты
IP40
Единица продажи
шт
Артикул производителя
35800010
Материалы

Документация

Инструкция на горелку Baltur TBL 160 P DACARU · PDF на prom-elec.com
Инструкция на горелку Baltur TBL 85 PRU · PDF на prom-elec.com
Паспорт на горелку Baltur TBL 85 PRU · PDF на prom-elec.com
