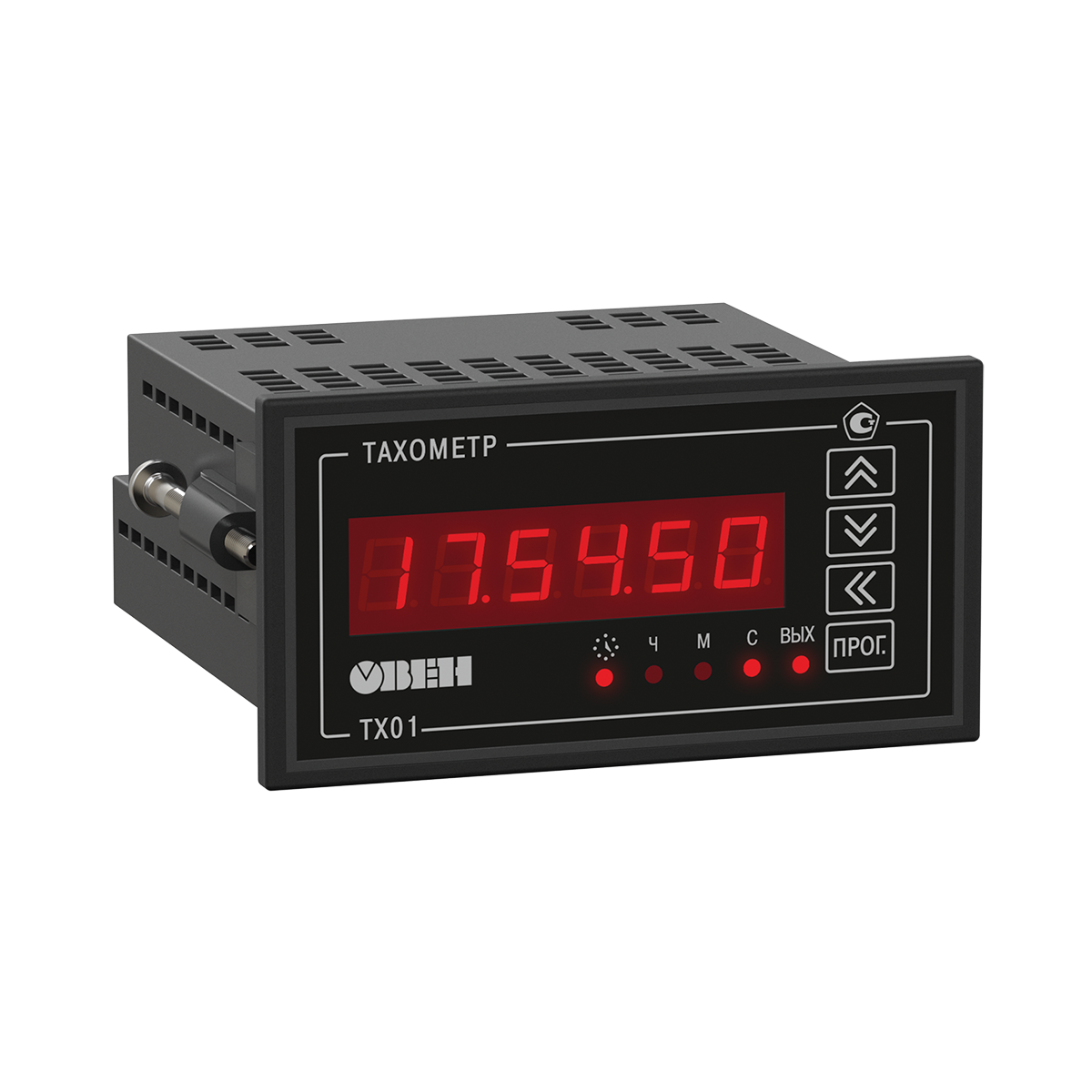

Изображения модели и серии. Внешний вид зависит от исполнения.
Тахометр ОВЕН ТХ01-RS измеряет частоту вращения вала, линейную скорость конвейера и время работы оборудования. К входу подключают датчики NPN, PNP или герконы, а результат отображают в единицах вращения либо пользовательской шкале. Для передачи данных предусмотрен RS-485 с Modbus RTU/ASCII; настройки и результаты сохраняются при отключении питания.
Сначала выберите исполнение питания для бортовой сети или аккумулятора и проверьте напряжение. Затем согласуйте тип датчика и требуемый выход: перечисленные возможности всей линейки не заменяют выбора конкретной модификации тахометра.
Сопоставьте питание с сетью на объекте. Если приведены несколько вариантов, проверьте питание выбранного исполнения.
Параметры для проверки: Максимальное входное напряжение, В.
Сверьте выходное напряжение с требованиями подключаемого оборудования; варианты в общей таблице не означают переключение напряжения у любого исполнения.
Параметры для проверки: Номинальное выходное постоянное напряжение.
Проверьте допустимый ток вместе с указанными условиями нагрузки и режимом работы.
Параметры для проверки: Максимальный выходной ток.
Сопоставьте рабочую величину с диапазоном конкретной модификации. Общий перечень диапазонов относится к выбору исполнений.
Параметры для проверки: Диапазон измерения, об/мин; Диапазон измерения; Предел допускаемой приведенной погрешности измерений, %, не более.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Частота входного сигнала, Гц; Входной ток при активном уровне сигнала, мА, не менее.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Интерфейс; Протоколы передачи данных.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Диапазон переменного напряжения ТХ01-Х.Х.ХР-RS | |
| - напряжение, В | от 90 до 264 (номинальные значения 110, 220 или 240) |
| - частота, Гц | от 47 до 63 (номинальные значения 50 и 60 Гц) |
| Диапазон напряжения постоянного тока ТХ01-224.Х.ХР-RS, В | от 20 до 34 (номинальное значение 24) |
| Диапазон напряжения постоянного тока ТХ01-24.Х. ХР-RS, В | от 10,5 до 30 (номинальные значения 12 и 24) |
| Максимальная потребляемая мощность: | |
| - ТХ01-24.Х. ХР-RS, Вт, не более | не более 8 |
| - ТХ01-224.Х. ХР-RS, ВА, не более | не более 10 |
| Параметр | Значение |
| Частота входного сигнала, Гц | от 2,5 до 2500 |
| Диапазон измерения, об/мин | от 150 до 150 000 |
| Подключаемые датчики | p-n-p-, n-p-n типа с открытым коллекторным выходом, «сухой контакт» (герконы) |
| Максимальный входной ток, мА | 10 |
| Входной ток при активном уровне сигнала, мА, не менее | 4,5 |
| Максимальное входное напряжение, В | 30 |
| Длительность импульса на счетном входе, мкс, не менее | 10 |
| Длительность сигнала на входе «Счет наработки», мс, не менее | 300 |
| Диапазон измерения | от 1 с до 9999 суток 23 ч |
| Номинальное выходное постоянное напряжение | 24 ± 3 В |
| Максимальный выходной ток | 50 мА |
| Тип ВУ | Технические характеристики | Значение |
| Реле электромагнитное (Р) | Номинальный ток нагрузки, А | 8 |
| Номинальное напряжение нагрузки переменного тока с частотой 50 Гц и cos φ >0,4, В | 220 | |
| Максимальное напряжение нагрузки постоянного тока, В | 30 | |
| Электрическая прочность контактов, В, не менее | 1000 | |
| ЦАП «параметр-ток» (И) | Выходной сигнал постоянного тока, мА | от 4 до 20 |
| Сопротивление нагрузки, Ом | от 0 до 1300 | |
| Номинальное сопротивление нагрузки | 700 Ом | |
| Напряжение питания ЦАП, В | от 10 до 36 | |
| Основная приведенная погрешность выходов ЦАП, %, не более | 0,5 | |
| ЦАП «параметр-напряжение» (У) | Выходной сигнал постоянного напряжения | от 0 до 10 В |
| Сопротивление нагрузки, не менее | 5 кОм | |
| Напряжение питания ЦАП | от 15 до 36 В | |
| Основная приведенная погрешность выходов ЦАП, %, не более | 0,5 |
| Параметр | Значение |
| Предел допускаемой приведенной погрешности измерений, %, не более | ±0,5 |
| Интервал между поверками, лет | 1 |
| Средний срок службы, лет | 12 |
| Интерфейс | RS-485 |
| Протоколы передачи данных | Modbus RTU/ASCII |
| Температура окружающего воздуха | -20...+70 °С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при 35 °С) | не более 95 % |
