Счётчики, таймеры и тахометры ОВЕН

Выберите, что нужно измерять: число событий, время или скорость вращения. Затем сравните источник импульсов, частоту сигнала и реакцию выходов при достижении уставки.

9серий122точных исполнения

Модели и серии 9

По названию

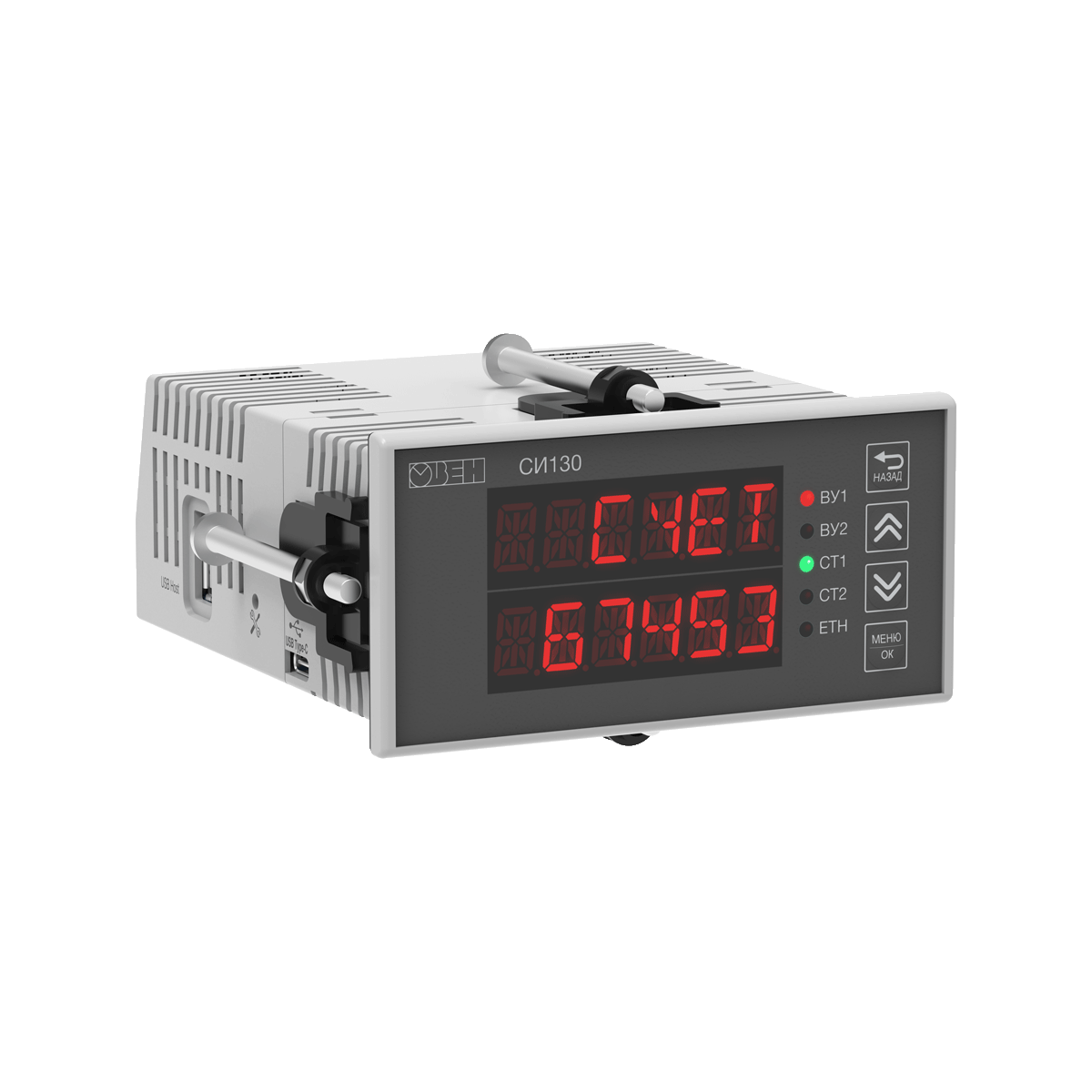

СИ130 многофункциональный счетчик импульсов с двумя каналами и архивом

СИ130 от ОВЕН объединяет подсчёт импульсов, измерение частоты сигнала и учёт наработки оборудования. Два независимых канала позволяют одновременно вести счёт по разным входным сигналам. Прибор используют на конвейерах, для контроля вращения механизмов и измерения длины материала при намотке. Результаты сохраняются в архиве с выгрузкой на USB-накопитель; связь с системой автоматизации организуют через Ethernet или RS-485, а настройку выполняют в Owen Configurator.

от 18 094 ₽Исполнений: 27
Параметры и подбор →

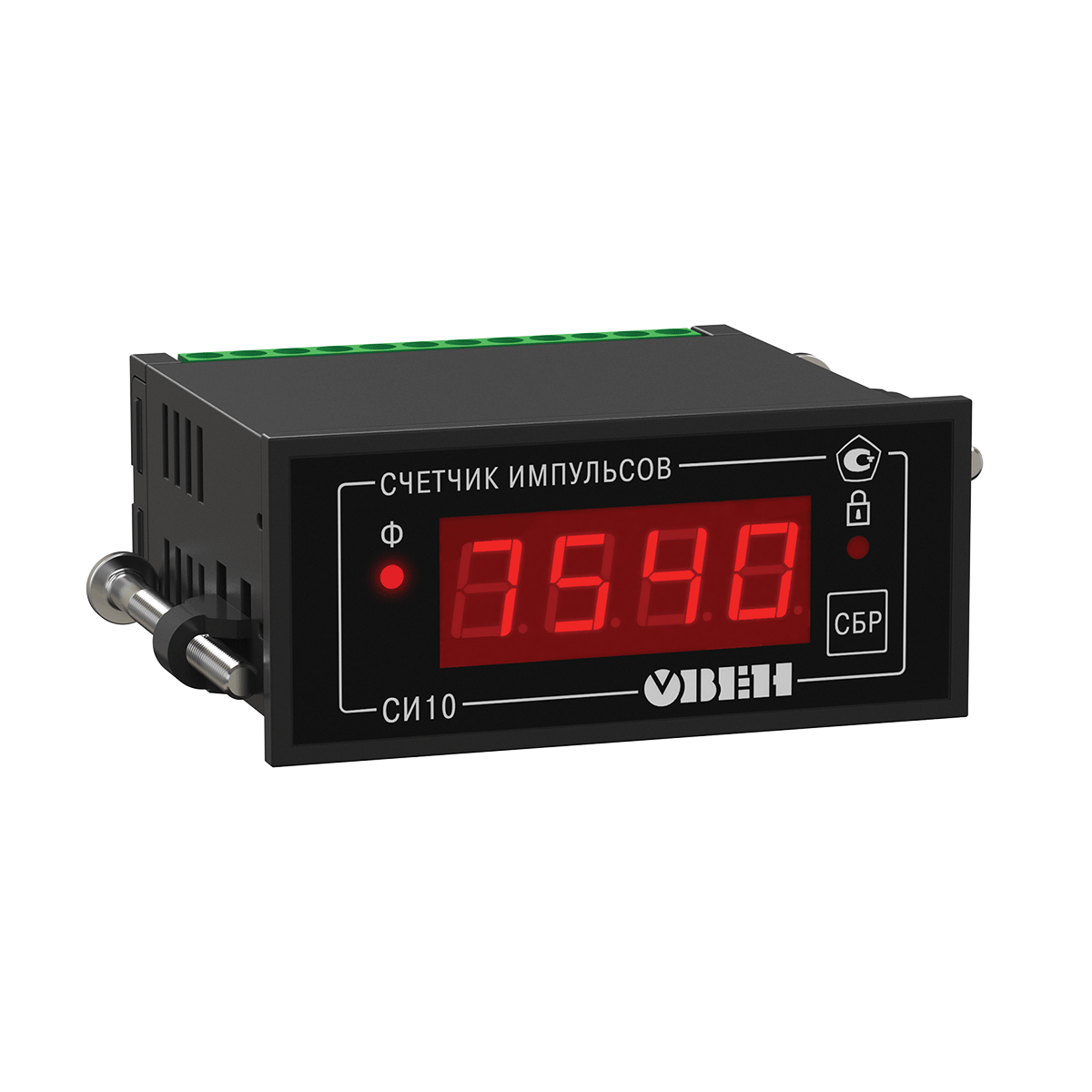

СИ10 простой счетчик импульсов

Счётчик ОВЕН СИ10 ведёт прямой подсчёт импульсов от подключённого датчика без предварительного программирования. Его используют для учёта изделий на транспортере, числа посетителей и других событий, которые можно представить последовательностью импульсов. После достижения предела показание автоматически обнуляется и подсчёт продолжается.

от 4 789 ₽Исполнений: 1
Параметры и подбор →

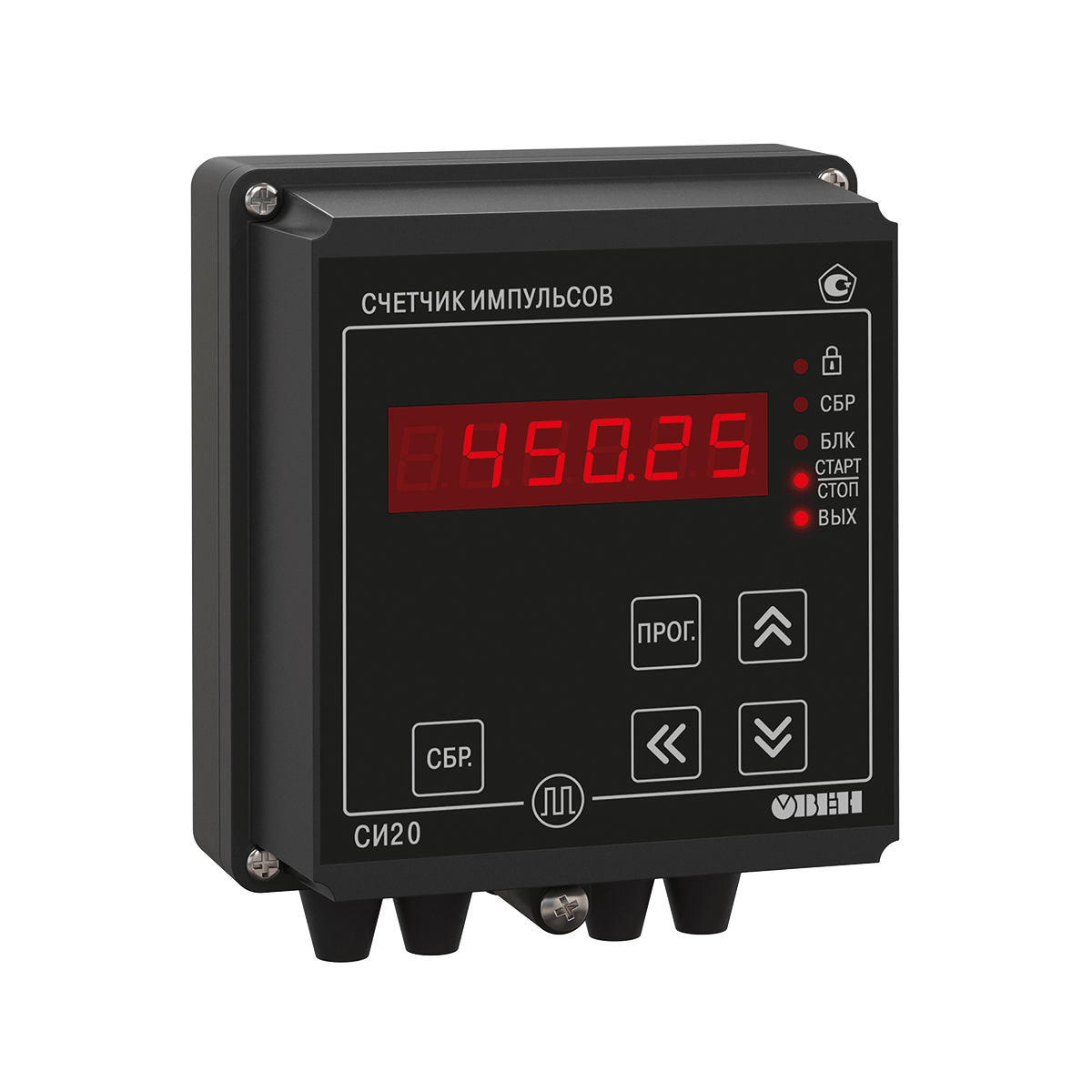

СИ20 счетчик импульсов с преобразованием физической величины

ОВЕН СИ20 подсчитывает импульсы и пересчитывает их в физические единицы продукции, длины или объёма. Прибор подходит для дозирования жидкостей и намоточных установок и может работать в режиме дозатора либо сигнализатора. Дискретные входы обслуживают команды пуска, остановки, блокировки и сброса счёта.

от 8 723 ₽Исполнений: 9
Параметры и подбор →

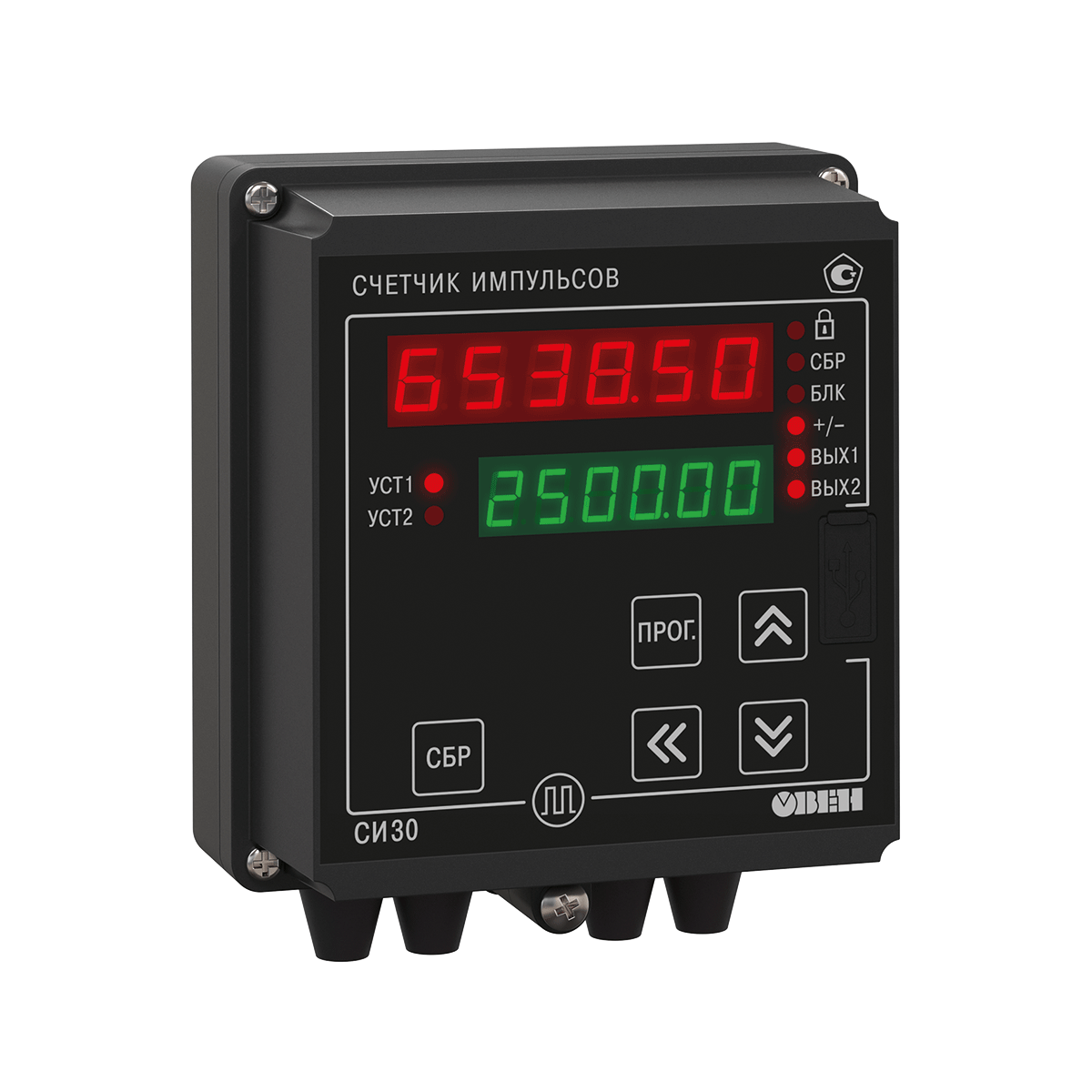

СИ30 счетчик импульсов с поддержкой энкодеров и RS-485

Счётчик ОВЕН СИ30 принимает импульсы датчиков и энкодеров при контроле количества, длины и перемещения продукции. Он поддерживает прямой, обратный и реверсивный счёт и определяет направление вращения механизма. Полученное число импульсов преобразуется в выбранные единицы, а дискретные входы выполняют пуск, остановку, блокировку и сброс.

от 13 359 ₽Исполнений: 18
Параметры и подбор →

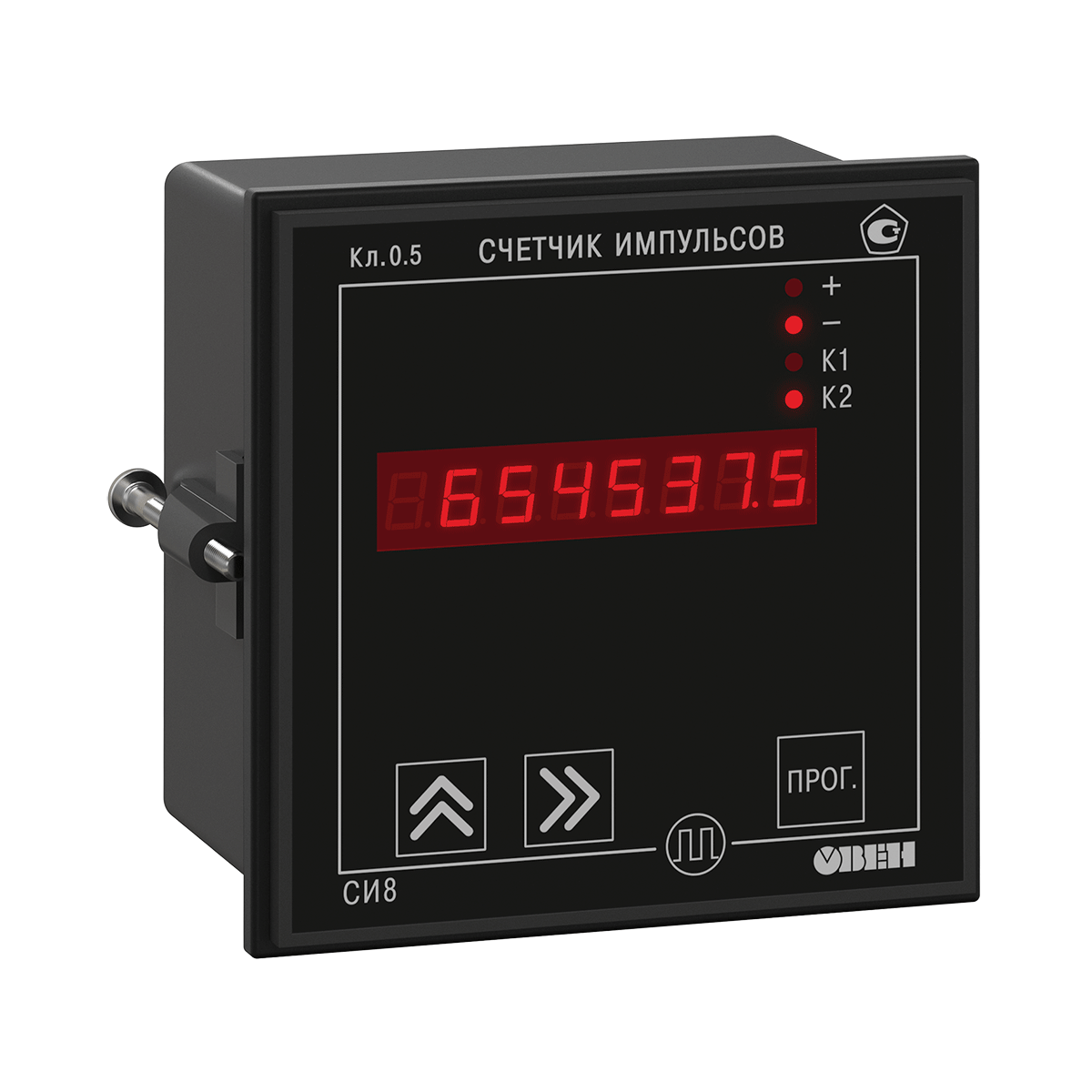

СИ8 универсальный счетчик импульсов

Универсальный счётчик ОВЕН СИ8 учитывает изделия, длину материала, партии и суммарное количество событий. Встроенный таймер позволяет применять прибор для учёта наработки, расхода или скорости вращения вала. Счёт может быть прямым, обратным или реверсивным; для систем с энкодером изготовитель рекомендует использовать СИ30.

от 12 216 ₽Исполнений: 18
Параметры и подбор →

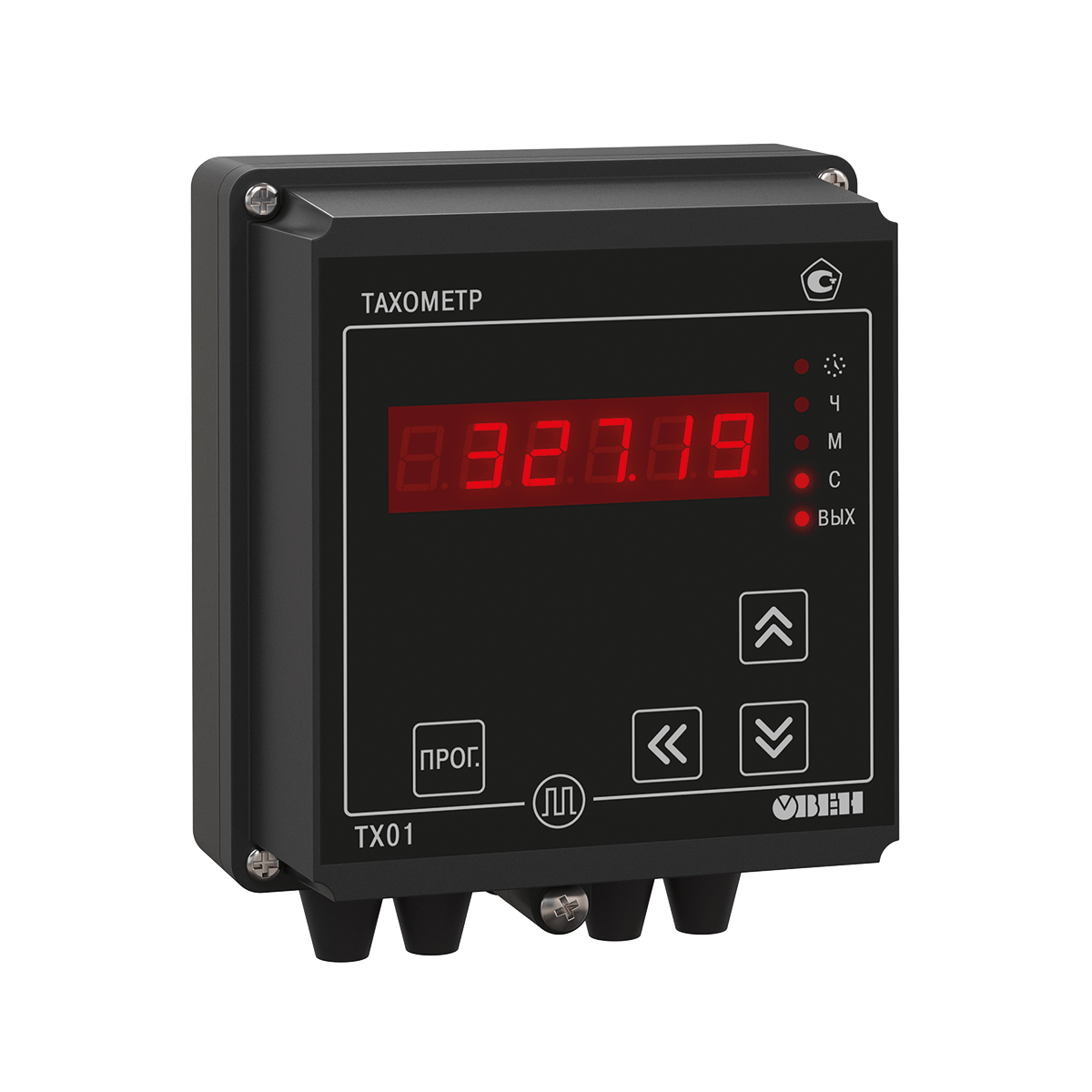

ТХ01-RS тахометр с RS-485

Тахометр ОВЕН ТХ01-RS измеряет частоту вращения вала, линейную скорость конвейера и время работы оборудования. К входу подключают датчики NPN, PNP или герконы, а результат отображают в единицах вращения либо пользовательской шкале. Для передачи данных предусмотрен RS-485 с Modbus RTU/ASCII; настройки и результаты сохраняются при отключении питания.

от 11 066 ₽Исполнений: 12
Параметры и подбор →

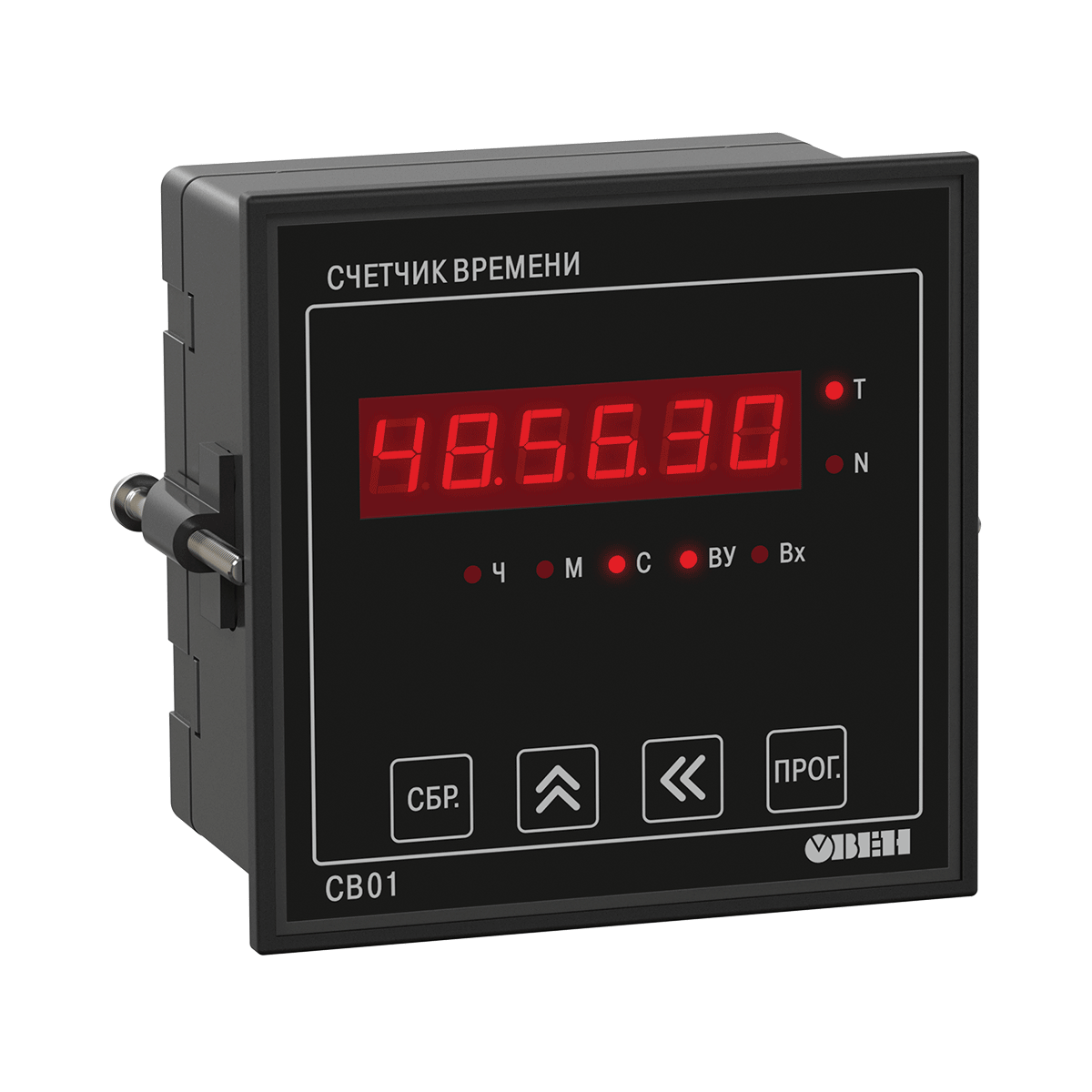

СВ01 счетчик времени наработки оборудования

Счётчик ОВЕН СВ01 измеряет интервалы времени и количество включений оборудования. Накопленные данные помогают учитывать наработку двигателей, станков, компрессоров и других агрегатов при планировании обслуживания. Отсчёт запускается подачей питания или внешним дискретным сигналом; состав релейного выхода и RS-485 зависит от заказанного исполнения.

от 8 373 ₽Исполнений: 21
Параметры и подбор →

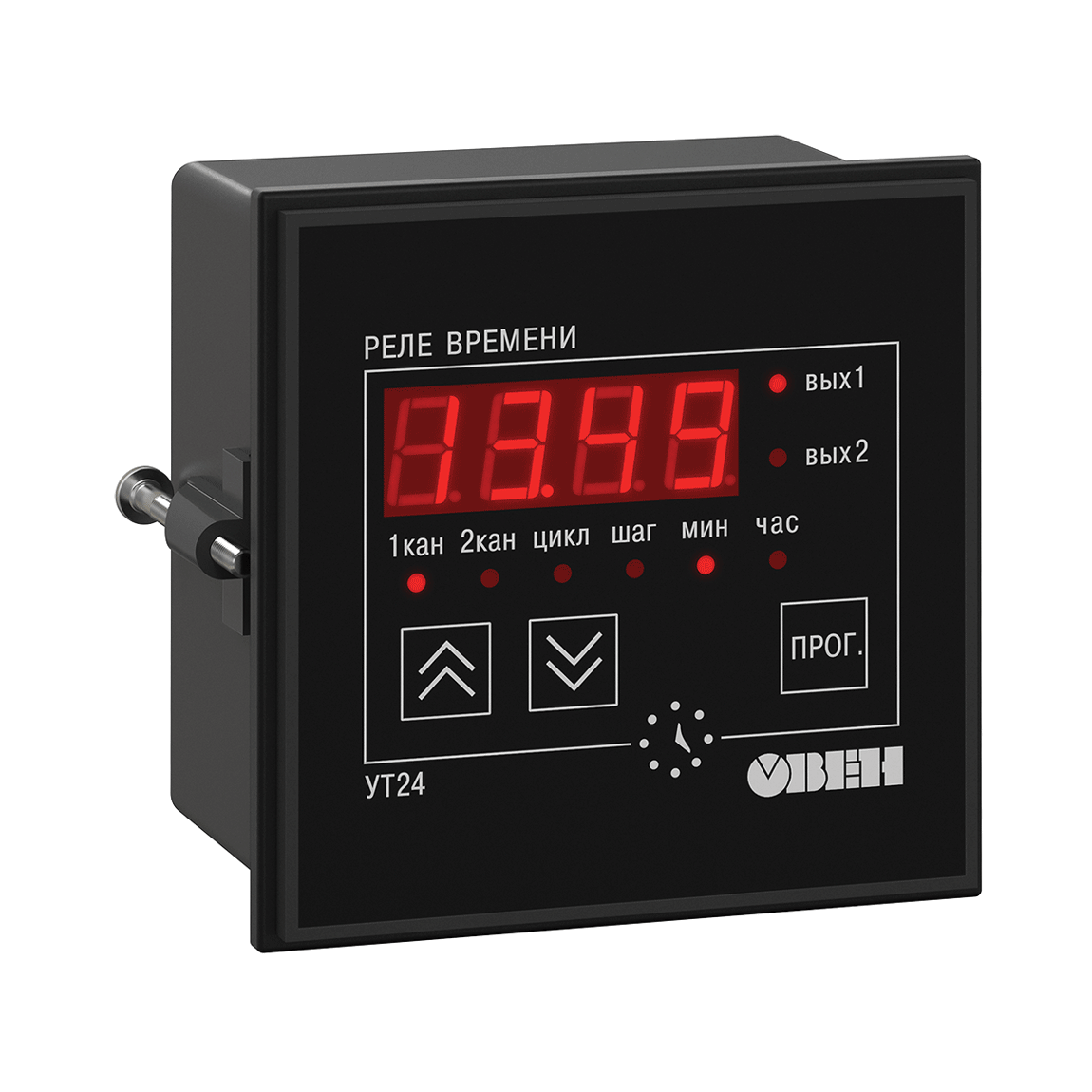

УТ24 таймер цифровой двухканальный

Двухканальное реле времени ОВЕН УТ24 включает и выключает две нагрузки по независимым программам. Каждая программа формирует последовательность шагов и циклов без привязки к календарю и может запускаться командой оператора либо при подаче питания. Внешние сигналы служат для пуска, остановки, блокировки и сброса, а параметры сохраняются при отключении сети.

от 9 562 ₽Исполнений: 12
Параметры и подбор →

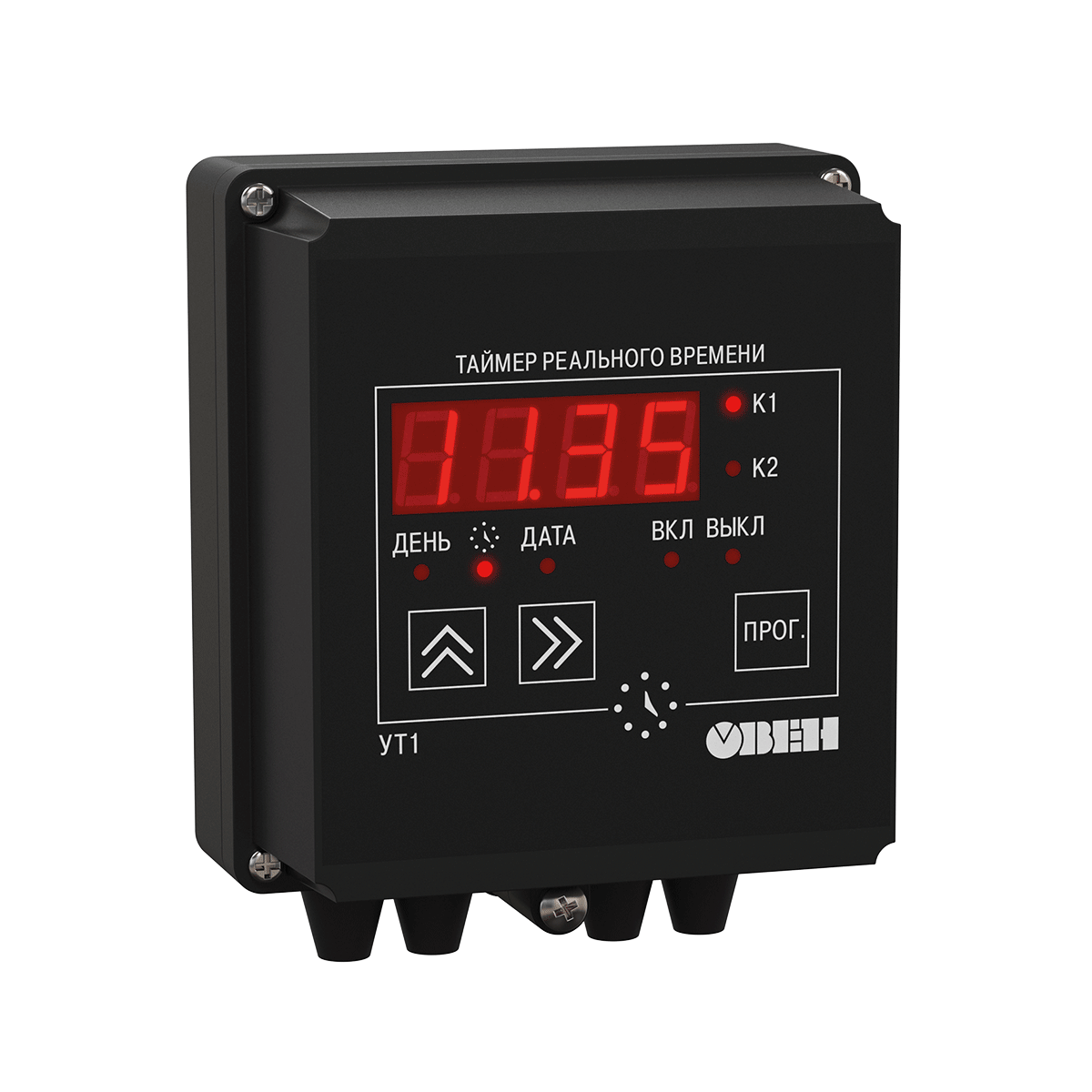

УТ1 двухканальный таймер реального времени

Календарный таймер ОВЕН УТ1 переключает исполнительные механизмы в заданную дату и время. Команды повторяются ежедневно, еженедельно или ежегодно и могут корректироваться по времени восхода и захода солнца для выбранной широты. Программу вводят кнопками передней панели и сохраняют в энергонезависимой памяти.

от 7 130 ₽Исполнений: 4
Параметры и подбор →
ПОДБОР ПО ЗАДАЧЕ

Выбор по величине: события, время, обороты

01

Измеряемая величина

02

Источник и частота сигнала

03

Уставки и выходы

В выбранной серии проверьте полное обозначение, параметры исполнения и схему подключения.

Что сравнить перед выбором

  • Назначение
  • Тип входа
  • Частота
  • Уставки
  • Выходы

Ниже — назначение серий и доступные материалы. Характеристики конкретного артикула проверяйте в его карточке.

ОВЕН СИ130

СИ130 от ОВЕН объединяет подсчёт импульсов, измерение частоты сигнала и учёт наработки оборудования. Два независимых канала позволяют одновременно вести счёт по разным входным сигналам. Прибор используют на конвейерах, для контроля вращения механизмов и измерения длины материала при намотке. Результаты сохраняются в архиве с выгрузкой на USB-накопитель; связь с системой автоматизации организуют через Ethernet или RS-485, а настройку выполняют в Owen Configurator.

Проверить: Питание, Напряжение на выходе, Нагрузка, Диапазон, Температурные условия, Связь.

ОВЕН СИ10

Счётчик ОВЕН СИ10 ведёт прямой подсчёт импульсов от подключённого датчика без предварительного программирования. Его используют для учёта изделий на транспортере, числа посетителей и других событий, которые можно представить последовательностью импульсов. После достижения предела показание автоматически обнуляется и подсчёт продолжается.

Проверить: Питание, Напряжение на выходе, Нагрузка, Монтаж, Условия установки.

ОВЕН СИ20

ОВЕН СИ20 подсчитывает импульсы и пересчитывает их в физические единицы продукции, длины или объёма. Прибор подходит для дозирования жидкостей и намоточных установок и может работать в режиме дозатора либо сигнализатора. Дискретные входы обслуживают команды пуска, остановки, блокировки и сброса счёта.

Проверить: Питание, Напряжение на выходе, Условия установки.

ОВЕН СИ30

Счётчик ОВЕН СИ30 принимает импульсы датчиков и энкодеров при контроле количества, длины и перемещения продукции. Он поддерживает прямой, обратный и реверсивный счёт и определяет направление вращения механизма. Полученное число импульсов преобразуется в выбранные единицы, а дискретные входы выполняют пуск, остановку, блокировку и сброс.

Проверить: Питание, Связь.

ОВЕН СИ8

Универсальный счётчик ОВЕН СИ8 учитывает изделия, длину материала, партии и суммарное количество событий. Встроенный таймер позволяет применять прибор для учёта наработки, расхода или скорости вращения вала. Счёт может быть прямым, обратным или реверсивным; для систем с энкодером изготовитель рекомендует использовать СИ30.

Проверить: Питание, Напряжение на выходе, Нагрузка, Связь.

ОВЕН ТХ01-RS

Тахометр ОВЕН ТХ01-RS измеряет частоту вращения вала, линейную скорость конвейера и время работы оборудования. К входу подключают датчики NPN, PNP или герконы, а результат отображают в единицах вращения либо пользовательской шкале. Для передачи данных предусмотрен RS-485 с Modbus RTU/ASCII; настройки и результаты сохраняются при отключении питания.

Проверить: Питание, Напряжение на выходе, Нагрузка, Диапазон, Входной сигнал, Связь.

ОВЕН СВ01

Счётчик ОВЕН СВ01 измеряет интервалы времени и количество включений оборудования. Накопленные данные помогают учитывать наработку двигателей, станков, компрессоров и других агрегатов при планировании обслуживания. Отсчёт запускается подачей питания или внешним дискретным сигналом; состав релейного выхода и RS-485 зависит от заказанного исполнения.

Проверить: Питание, Связь.

ОВЕН УТ24

Двухканальное реле времени ОВЕН УТ24 включает и выключает две нагрузки по независимым программам. Каждая программа формирует последовательность шагов и циклов без привязки к календарю и может запускаться командой оператора либо при подаче питания. Внешние сигналы служат для пуска, остановки, блокировки и сброса, а параметры сохраняются при отключении сети.

Проверить: Питание.

Показаны первые 8 серий раздела. Полный список — в каталоге выше.

Руководства для выбора и подключения

Вопросы по моделям в категории

Как организовать учёт нескольких сигналов и сохранение результатов?

Распределите сигналы по двум независимым счётным каналам и определите, какие результаты нужно сохранять. Для переноса накопленных данных предусмотрена выгрузка на USB-накопитель; этот способ удобно учитывать отдельно от обмена с системой управления.

ОВЕН СИ130: характеристики и исполнения →
Как проверить, достаточно ли возможностей СИ10 для подсчёта?

Сопоставьте частоту импульсов с пределом 200 Гц и учтите обнуление после 9999. Если требуется накопительный результат за длительный период, порядок считывания и сброса нужно продумать до установки счётчика.

ОВЕН СИ10: характеристики и исполнения →
Какие исходные данные нужны для настройки СИ20?

Определите, что означает импульс датчика в вашей установке: количество изделий, объём жидкости или длину материала. Затем согласуйте преобразование этой величины и условия дозирования либо намотки; название счётчика не задаёт масштаб конкретного датчика.

ОВЕН СИ20: характеристики и исполнения →
Как подготовить задачу измерения с энкодером для СИ30?

Укажите модель энкодера и требуемую величину: длину, число изделий или иной результат подсчёта. СИ30 рекомендован для работы с энкодерами, но электрические параметры сигналов и масштаб нужно проверить по документации выбранного комплекта.

ОВЕН СИ30: характеристики и исполнения →
