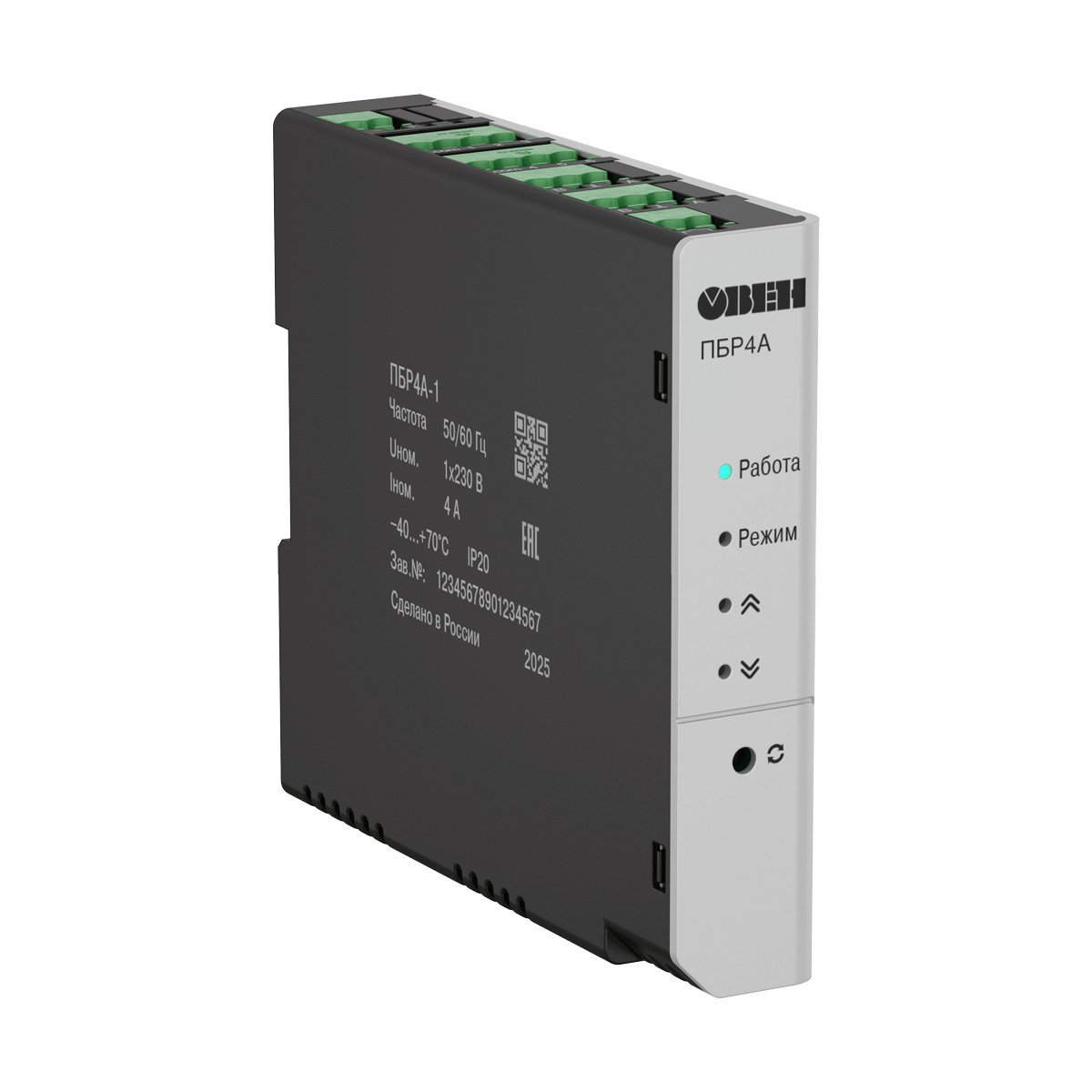

Изображения модели и серии. Внешний вид зависит от исполнения.
Компактный ОВЕН ПБР4А реверсирует электродвигатель клапана, насоса, конвейера или другого промышленного механизма. Устройство совмещает функции контроллера, плавного пуска и защиты двигателя в одном корпусе.
Параметры для подбора есть у 2 из 2 исполнений. Выбор фильтра оставляет только исполнения с подтверждённым значением.
Уточните мощность двигателя и схему управления: область применения включает двигатели до 1,5 кВт. Затем проверьте ток и режим работы по документации, а при компоновке учитывайте ширину корпуса 27 мм и требования к монтажу.
Сверьте сигнал подключаемого датчика и схему подключения с таблицей входов и руководством выбранного прибора.
Параметры для проверки: Тип входов.
Проверьте, к какой части корпуса относится степень защиты, и сопоставьте её с условиями установки.
Параметры для проверки: Степень защиты.
Сверьте интерфейс и протокол с остальной системой. Возможности, помеченные как опциональные, проверяйте в комплектации.
Параметры для проверки: Протокол связи.
Учитывайте заголовки колонок, условия и примечания. Общие диапазоны не являются характеристиками каждого артикула.
| Параметр | Значение | |
| ПБР4А-1 | ПБР4А-3 | |
| Рабочее напряжение главной цепи | 1×230В (-15%...+10%) | 3×400В, 3×230В, 1×230В(-15%...+10%) |
| Количество каналов измерения напряжения | 1 шт. | 3 шт. |
| Количество каналов измерения тока | 1 шт. | 3 шт. |
| Максимальный рабочий ток | 4А | |
| Максимальное количество пусков в час | 900 | |
| Максимальный ток ВИП | 100мА | |
| Дискретные входы | ||
| Количество | 6 шт. | |
| Тип входов | Оптопара | |
| Дискретные выходы | ||
| Количество | 1 шт. | |
| Тип входов | Релейный: НО | |
| RS-485 | ||
| Количество портов | 2 шт. | |
| Протокол связи | Modbus RTU | |
| Корпус | ||
| Степень защиты | IP20 | |
Проверьте соответствие документа модели и редакции оборудования.
Проверка условий применения, подключения и настройки.
Проверка области действия и срока документа о соответствии.
Программное обеспечение: проверьте назначение и совместимость версии.
Программное обеспечение: проверьте назначение и совместимость версии.
