Устройства контроля и защиты ОВЕН

Укажите контролируемый параметр и требуемое действие при отклонении. Затем проверьте уставки, задержки и выходную цепь выбранного исполнения.

4серии8точных исполнений

Модели и серии 4

По названию

УЗД1 устройство защиты двигателя

ОВЕН УЗД1 контролирует параметры электродвигателя и управляет его пуском, реверсом и остановкой через внешние контакторы. Настройку защит и управления выполняют в Owen Configurator через RS, Ethernet или USB.

от 17 157 ₽Исполнений: 2
Параметры и подбор →

БСФ блок сетевого фильтра

Сетевой фильтр ОВЕН БСФ защищает двухпроводную цепь питания приборов и датчиков от импульсных и высокочастотных помех. Корпус блока предназначен для установки на DIN-рейку в шкафу автоматики.

от 2 898 ₽Исполнений: 2
Параметры и подбор →

БГР блок гальванической развязки

ОВЕН БГР формирует несколько изолированных цепей постоянного напряжения 24 В для питания оборудования. Двух- и четырёхканальные исполнения разделяют выходы гальванически; допустимую нагрузку каждого канала учитывают при подборе.

от 4 728 ₽Исполнений: 2
Параметры и подбор →
ПОДБОР ПО ЗАДАЧЕ

Условие срабатывания и действие защитной цепи

01

Контролируемый параметр

02

Уставки и задержки

03

Выходная цепь

В выбранной серии проверьте полное обозначение, параметры исполнения и схему подключения.

Что сравнить перед выбором

  • Контролируемая величина
  • Уставки
  • Задержки
  • Выход
  • Питание

Ниже — назначение серий и доступные материалы. Характеристики конкретного артикула проверяйте в его карточке.

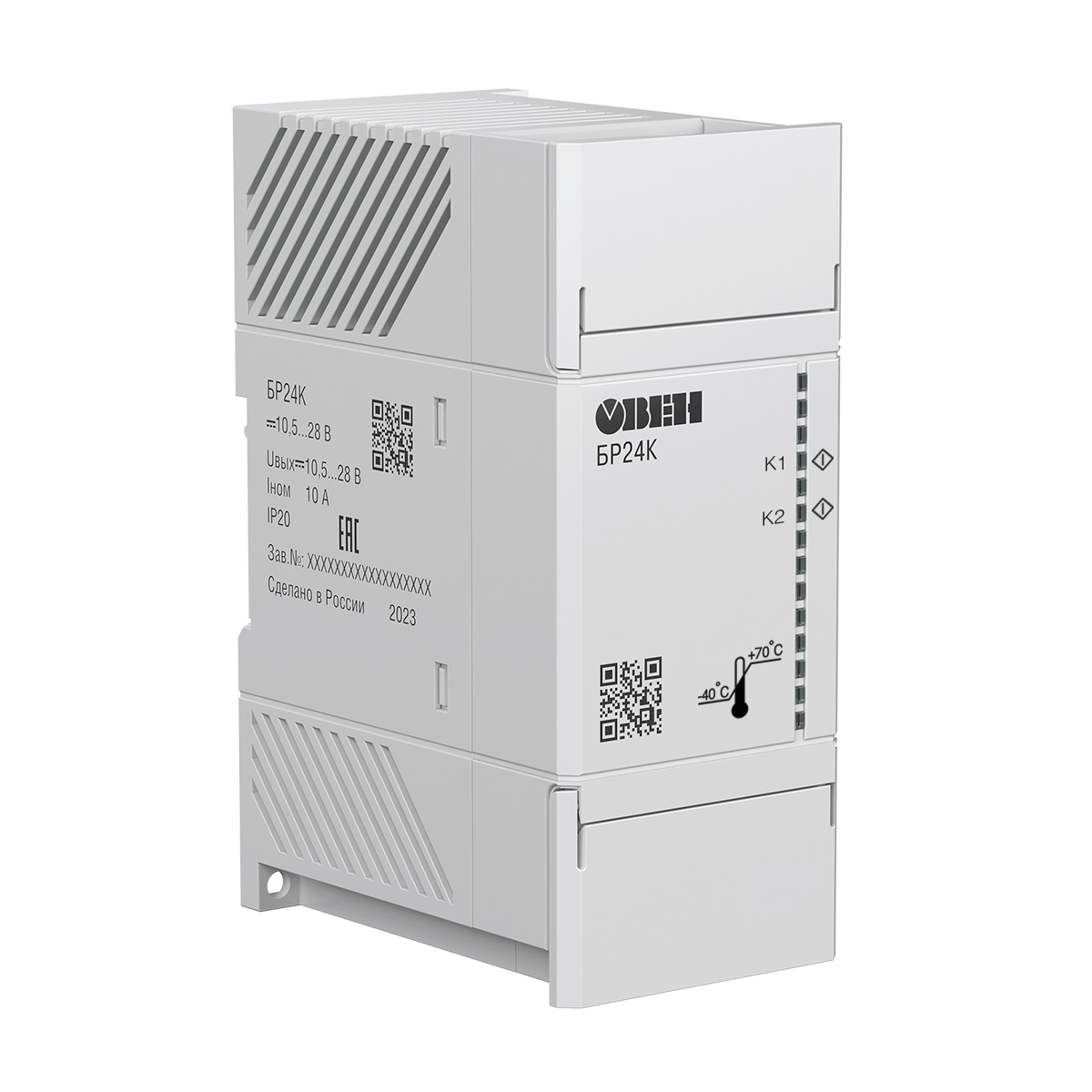

ОВЕН БР24К, БР24А

Блоки ОВЕН БР24К и БР24А объединяют два источника питания или ИБП на одну общую нагрузку. Резервирование сохраняет питание потребителя при отказе одного из подключённых источников.

Проверить: Напряжение на выходе, Нагрузка, Условия установки, Температурные условия.

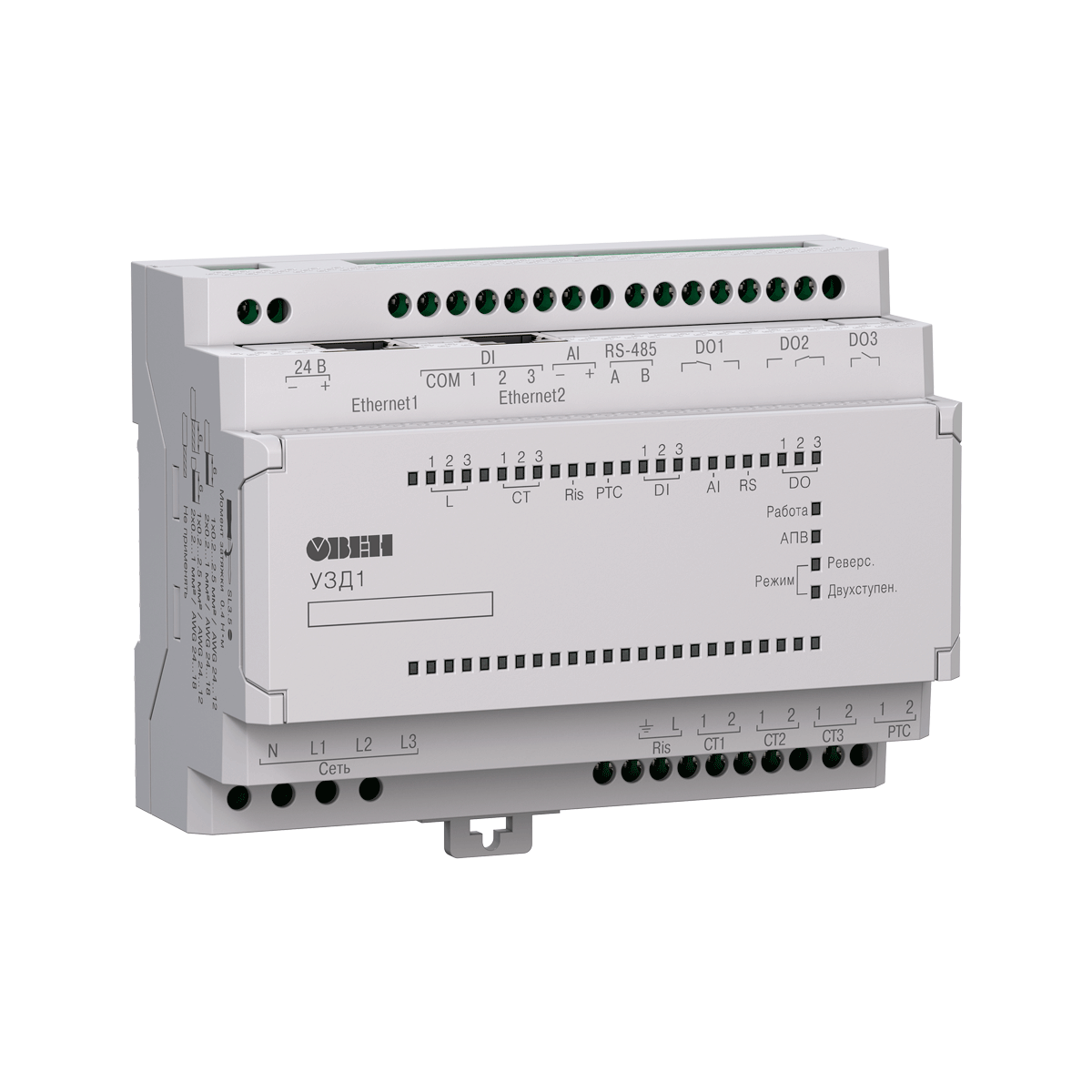

ОВЕН УЗД1

ОВЕН УЗД1 контролирует параметры электродвигателя и управляет его пуском, реверсом и остановкой через внешние контакторы. Настройку защит и управления выполняют в Owen Configurator через RS, Ethernet или USB.

Проверить: Питание, Нагрузка, Диапазон, Входной сигнал, Выходной сигнал, Условия установки, Связь.

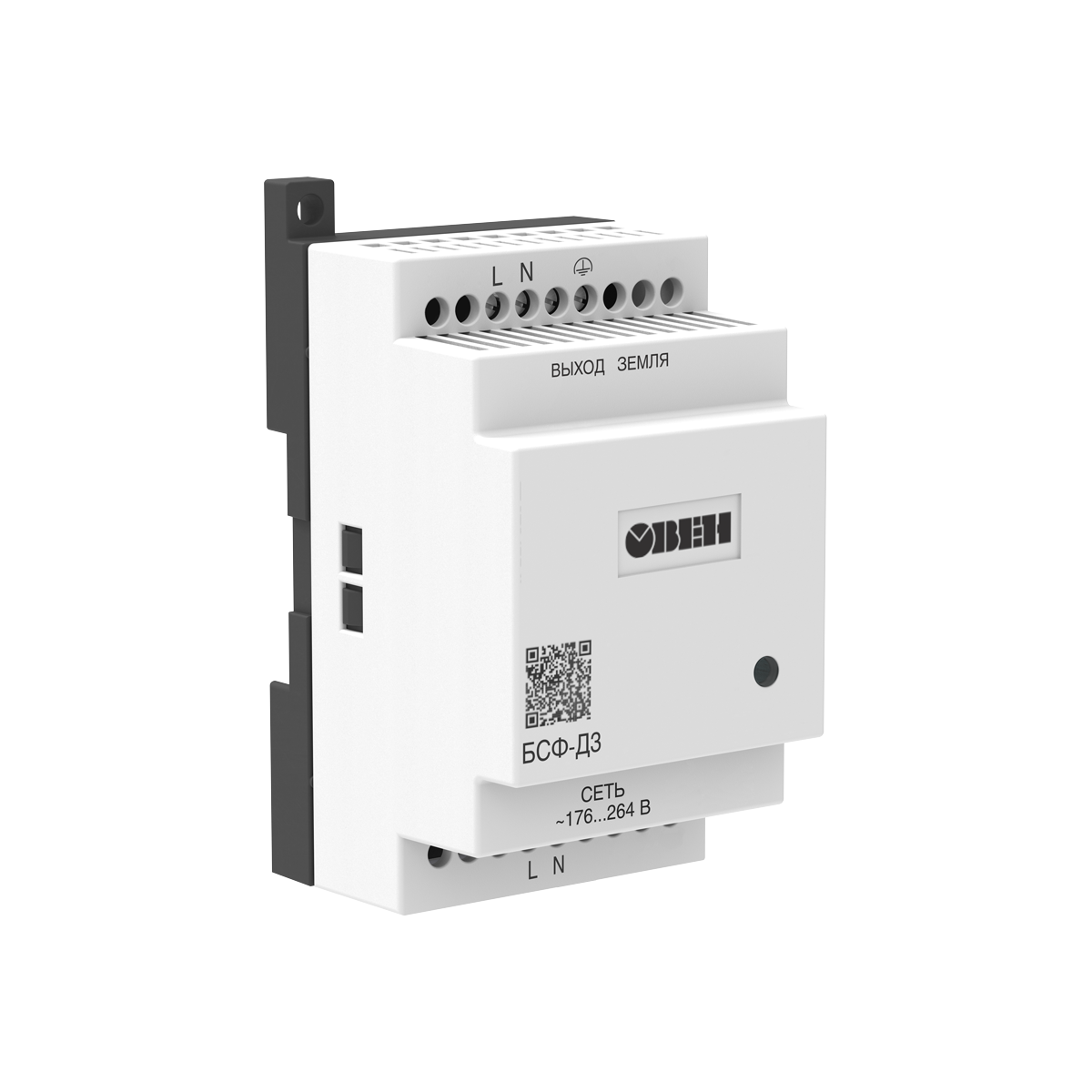

ОВЕН БСФ

Сетевой фильтр ОВЕН БСФ защищает двухпроводную цепь питания приборов и датчиков от импульсных и высокочастотных помех. Корпус блока предназначен для установки на DIN-рейку в шкафу автоматики.

Проверить: Питание, Условия установки, Температурные условия.

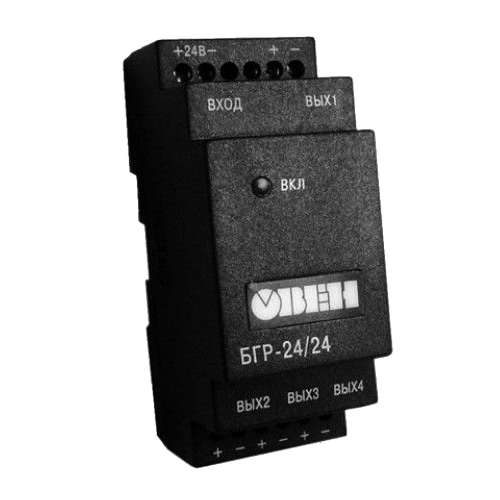

ОВЕН БГР

ОВЕН БГР формирует несколько изолированных цепей постоянного напряжения 24 В для питания оборудования. Двух- и четырёхканальные исполнения разделяют выходы гальванически; допустимую нагрузку каждого канала учитывают при подборе.

Проверить: Питание, Напряжение на выходе, Нагрузка, Монтаж, Условия установки.

Руководства для выбора и подключения

Вопросы по моделям в категории

Какую задачу нужно выбрать для БР24К или БР24А?

Разделите резервирование двух источников на одну нагрузку и параллельную работу ради увеличения мощности. Это разные расчётные режимы; проверьте токи обеих линий и входное напряжение 10,5…28 В для выбранной схемы.

ОВЕН БР24К, БР24А: характеристики и исполнения →
Какие устройства запуска нужны в схеме с УЗД1?

Предусмотрите внешние контакторы или другие устройства пуска двигателя. УЗД1 выдаёт управление для пуска, реверса и останова; состав силовой коммутации и её параметры нужно согласовать отдельно с двигателем и проектом.

ОВЕН УЗД1: характеристики и исполнения →
Как различить исполнения сетевого фильтра БСФ?

Суммируйте ток питаемых приборов: для БСФ-Д2-0,6 указан предел 0,6 А, для БСФ-Д3-1,2 — 1,2 А. Выберите соответствующее исполнение и проверьте место на DIN-рейке; фильтр предназначен для двухпроводной сети переменного тока.

ОВЕН БСФ: характеристики и исполнения →
Как проверить нагрузку для каналов БГР?

Посчитайте потребление отдельно на каждом из двух или четырёх изолированных выходов. Для них указано не более 40 мА и нестабилизированное питание 24 В; эти условия нужно сопоставить с требованиями подключаемого оборудования.

ОВЕН БГР: характеристики и исполнения →
