ОВЕН · ИНЖЕНЕРНЫЙ КАТАЛОГ

Дроссели ОВЕН

Сначала определите назначение и место дросселя в схеме привода. Затем проверьте ток, параметры цепи и документированное соответствие преобразователю.

2серии42точных исполнения

Модели и серии 2

По названию

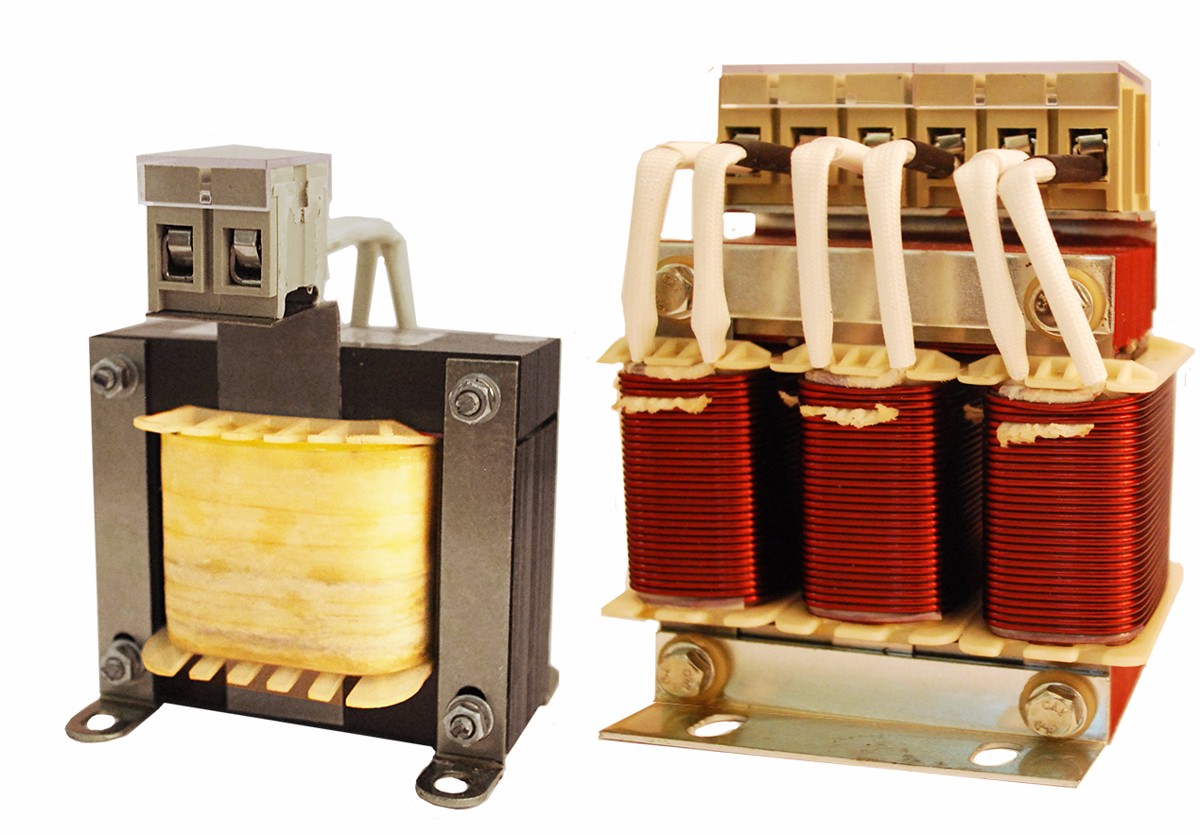

РСО и РСТ сетевые дроссели

Сетевые дроссели ОВЕН РСО и РСТ устанавливают перед преобразователем частоты для ограничения пусковых токов и сетевых гармоник. Реактор уменьшает взаимное влияние нескольких ПЧ при общем питании и повышает коэффициент мощности. Он также снижает воздействие провалов и помех сети на преобразователь и обратных выбросов ПЧ на питающую линию.

от 12 124 ₽Исполнений: 21
Параметры и подбор →

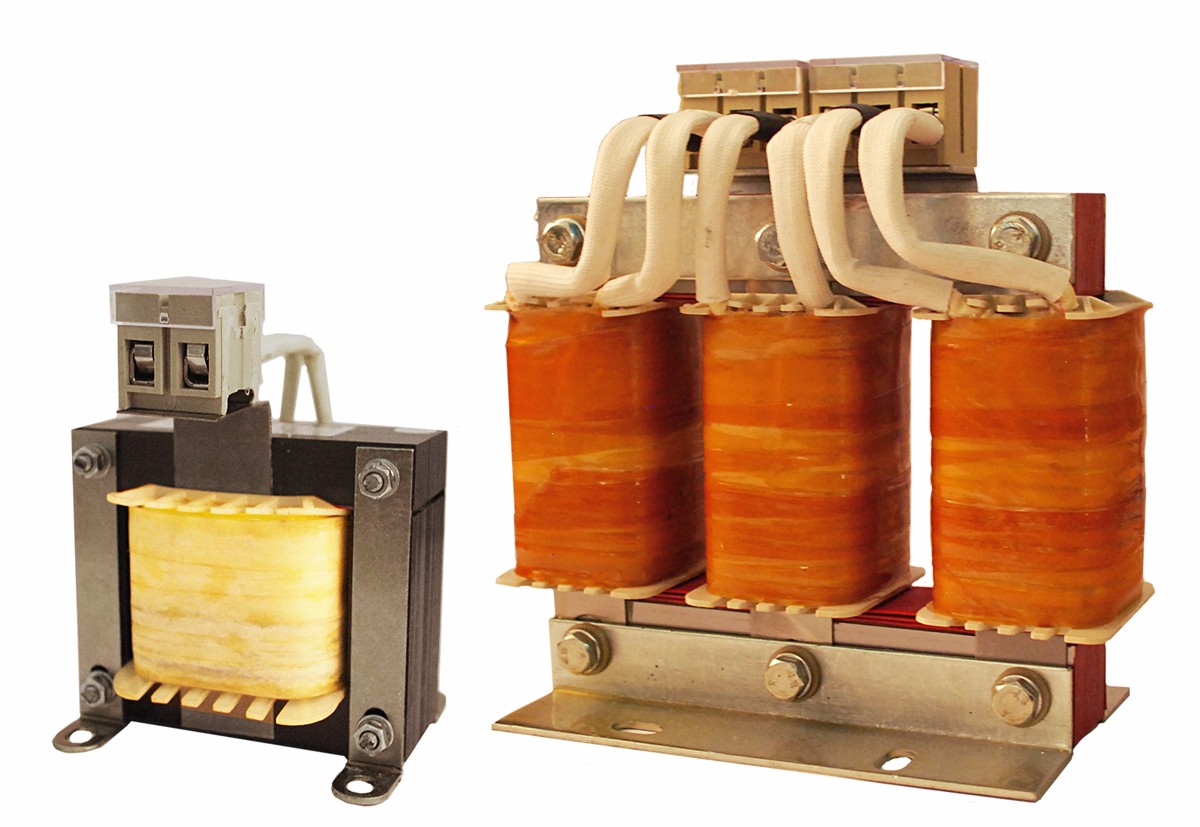

РМО и РМТ моторные дроссели

Моторные дроссели ОВЕН РМО и РМТ подключают между частотным преобразователем и электродвигателем. Они сглаживают ШИМ-напряжение, защищают ПЧ от импульсов и кратковременных замыканий и уменьшают потери в кабеле и двигателе.

от 13 649 ₽Исполнений: 21
Параметры и подбор →
ПОДБОР ПО ЗАДАЧЕ

Место дросселя в схеме и условия его выбора

01

Назначение дросселя

02

Ток и параметры цепи

03

Совместимость с приводом

В выбранной серии проверьте полное обозначение, параметры исполнения и схему подключения.

Что сравнить перед выбором

  • Назначение
  • Ток
  • Индуктивность
  • Подключение
  • Габариты

Ниже — назначение серий и доступные материалы. Характеристики конкретного артикула проверяйте в его карточке.

ОВЕН РСО и РСТ

Сетевые дроссели ОВЕН РСО и РСТ устанавливают перед преобразователем частоты для ограничения пусковых токов и сетевых гармоник. Реактор уменьшает взаимное влияние нескольких ПЧ при общем питании и повышает коэффициент мощности. Он также снижает воздействие провалов и помех сети на преобразователь и обратных выбросов ПЧ на питающую линию.

Проверить: Условия установки.

ОВЕН РМО и РМТ

Моторные дроссели ОВЕН РМО и РМТ подключают между частотным преобразователем и электродвигателем. Они сглаживают ШИМ-напряжение, защищают ПЧ от импульсов и кратковременных замыканий и уменьшают потери в кабеле и двигателе.

Проверить: Условия установки.

Руководства для выбора и подключения

Вопросы по моделям в категории

Как поставить задачу подбора сетевого дросселя РСО или РСТ?

Укажите параметры питающей цепи и подключённых преобразователей, особенно при их параллельном питании. Дроссель влияет на гармоники и пусковые токи; при подборе нужно также учесть предусмотренное падение напряжения, а не только номинал тока.

ОВЕН РСО и РСТ: характеристики и исполнения →
Где устанавливается моторный дроссель РМО или РМТ?

Он относится к цепи после преобразователя частоты, перед двигателем. Для подбора укажите привод, двигатель и длину моторного кабеля; заявленная возможность удлинения кабеля требует проверки по характеристикам конкретного комплекта.

ОВЕН РМО и РМТ: характеристики и исполнения →

Связанные разделы

Для совместного применения сверяйте модели, соединения и документацию.
