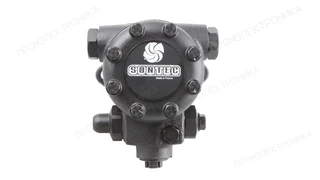

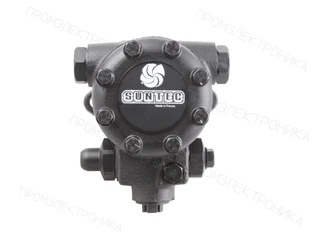

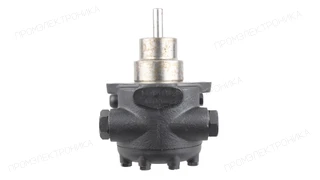

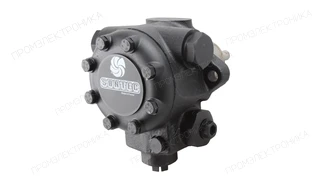

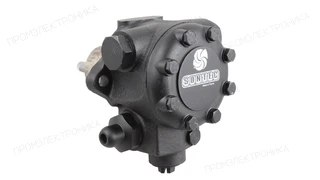

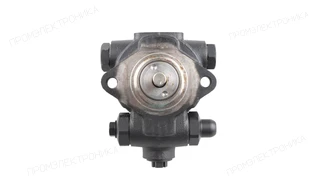

Насос для горелки Weishaupt J 6 CCE 1002 5P
Насос для горелки Weishaupt J 6 CCE 1002 5P. Вид перекачиваемой жидкости: топливо средней вязкости, дизельное топливо; Диапазон давления на форсунку: от 10 до 30 бар.
Вид топлива: Дизельное топливо · Крепление: Фланцевое · Посадочный диаметр, мм: 54 мм · Выход на форсунку со стороны вала: Слева · Бренд горелки / OEM: Weishaupt · Заводская схема байпаса: Двухтрубная: байпас установлен · Диапазон давления на форсунку, бар: 10–30 бар · Вращение со стороны вала: Против часовой стрелки
Документация для оборудования1 материалов; язык и редакция указаны отдельноОписание
Насос для горелки Weishaupt J 6 CCE 1002 5P. Вид перекачиваемой жидкости: топливо средней вязкости, дизельное топливо; Диапазон давления на форсунку: от 10 до 30 бар.
Исполнение и обозначение
Артикул OEM: 601150. Бренд OEM-артикула: Weishaupt. Полную маркировку сохраняют при запросе: суффиксы и ведущие нули различают исполнения.
Топливо и гидравлические параметры
- Вид перекачиваемой жидкости: топливо средней вязкости, дизельное топливо
- Диапазон давления на форсунку: от 10 до 30 бар
Вращение и монтаж
- Метод установки: фланцевое ⌀54 мм
- Диаметр вала: 11 мм
- Направление вращения вала (со стороны вала): C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Клапан и электрическое исполнение
- Тип модели: без электромагнитного клапана
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Альтернативные артикулы
- Weishaupt
- We601150
Применяемость
Артикул 601150 указан в каталогах запасных частей следующих горелок.
| Модель и исполнение горелки | Деталь в каталоге |
|---|---|
| WM-GL20/2-A/ZM-T (W-FM 100/200) |
Насос J6
Позиция: 3.17
|
| WM-GL20/2-A/ZM-T (W-FM 54) |
Насос J6
Позиция: 3.17
|
| WM-L20/1-A/T (W-FM 50) |
Насос J6
Позиция: 3.15
|
| WM-L20/2-A/T (W-FM 50) |
Насос J6
Позиция: 3.15
|
Перед заказом сверьте полное исполнение и заводской номер горелки. Учитывайте указанные ограничения по напряжению, длине и комплектации детали.
Технические характеристики
- Вес, кг
- 4.15
- Ширина, см
- 10
- Высота, см
- 12.8
- Длина, см
- 16.8
- Заглушка байпаса
- Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
- Порт вакуумметра
- 1⁄2 дюйма - 12.7 мм
- Порт манометра
- 1⁄8 дюйма - 3.175 мм
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Эксплуатационная вязкость
- от 2 до 75 мм2/с
- Функция клапана
- регулировка давления без функции запирания
- Направление вращения вала (со стороны вала)
- C: вращение против часовой стрелки / форсунка слева
- Конструкция вала
- одна полость
- Тип модели
- без электромагнитного клапана
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Метод установки
- фланцевое ⌀54 мм
- Серия насоса
- J: регулирующий клапан с функцией запирания
- Заводские установки давления
- 12 бар
- Производительность при давлении 20 бар и вязкости 5 сСт
- 226 л/ч
- Вращающий момент
- 0,3 Н·м
- Диаметр вала
- 11 мм
- Выход на форсунку
- 1⁄4 дюйма - 6.35 мм
- Диапазон давления на форсунку
- от 10 до 30 бар
- Всасывающая и обратная линия
- 1⁄2 дюйма - 12.7 мм
- Сетчатый фильтр
- 45 см2; 170 мкм
- Давление на выходе
- 1,5 бар
- Давление на входе
- 1,5 бар
- Температура топлива
- от 1 до 90 oC макс. в насосе
- Вид перекачиваемой жидкости
- топливо средней вязкости, дизельное топливо
- Единица продажи
- шт
- Артикул OEM
- 601150
