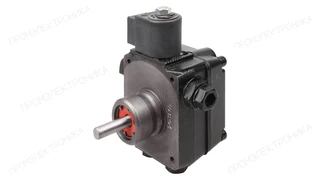

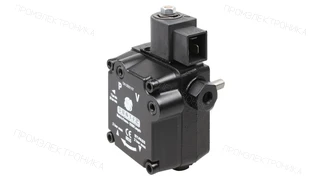

Насос для горелки Elco AS 47 D 1696 6P 0700
Насос для горелки Elco AS 47 D 1696 6P 0700.
Бренд горелки / OEM: Elco
Описание
Насос для горелки Elco AS 47 D 1696 6P 0700.
Характеристики этого исполнения требуют дополнительной проверки по полной маркировке. Для подбора приложите фото шильдика насоса и горелки.
Подбор и заказ
При подборе проверьте полную маркировку, топливо, направление вращения со стороны вала, давление, вал и крепление. Укажите модель горелки и количество. Цена, наличие и срок поставки подтверждаются при обработке запроса.
Совпадение серии или альтернативного обозначения не подтверждает взаимозаменяемость. Схему подключения и обслуживание определяют по документации конкретного исполнения.
Применяемость
Артикул 13010118 указан в каталогах запасных частей следующих горелок Elco. Учитывайте исполнение и комплектацию, приведённые в строке детали.
| Модель или серия горелки | Деталь и ограничения в каталоге |
|---|---|
| Elco VGL 02.120 KL |
Жидкотопливный насос AS 47 D
Позиция на схеме: 34
|
| Elco VGL 02.210 KL |
Жидкотопливный насос AS 47 D
Позиция на схеме: 34
|
| Elco VGL 2.120 KL |
Жидкотопливный насос AS 47 D
Позиция на схеме: 571
Узел: Корпус |
| Elco VGL 2.210 KL |
Жидкотопливный насос AS 47 D
Позиция на схеме: 571
Узел: Корпус |
Перед заказом сверьте артикул детали, полное обозначение и заводской номер горелки. Если указана серия, применяемость к конкретному исполнению требует уточнения по шильдику и комплектации.
В каких горелках применяется
Артикул 13010118 указан в перечнях запасных частей для следующих исполнений. Перед заказом сверьте полный код горелки, позицию на схеме и ограничения по дате выпуска.
- Узел горелки CB-VL2.140 KN
- Код оборудования
- 3833536
- Позиция на схеме
- 1175
- Исполнение
- ASV
- Период оборудования
- с 07-2011 до -
- ELCO FS-VL2.140 KN 60HZ
- Код оборудования
- 3834646
- Позиция на схеме
- 1175
- Исполнение
- ASV
- Период оборудования
- с 05-2014 до -
- Узел горелки CB-VL2.140 KL
- Код оборудования
- 3833537
- Позиция на схеме
- 1175
- Исполнение
- ASV
- Период оборудования
- с 07-2011 до -
- ELCO FS-VL2.140 KL 60HZ
- Код оборудования
- 3832360
- Позиция на схеме
- 1175
- Исполнение
- ASV
- Период оборудования
- с 04-2013 до -
- Узел горелки CB-VL2.200 KN
- Код оборудования
- 3833540
- Позиция на схеме
- 1175
- Исполнение
- ASV
- Период оборудования
- с 07-2011 до -
- ELCO FS-VL2.200 KN 60HZ
- Код оборудования
- 3834332
- Позиция на схеме
- 1175
- Исполнение
- ASV
- Период оборудования
- с 04-2013 до -
- Узел горелки CB-VL2.200 KL
- Код оборудования
- 3833541
- Позиция на схеме
- 1175
- Исполнение
- ASV
- Период оборудования
- с 07-2011 до -
- Узел горелки CB-VL1.40 P
- Код оборудования
- 3832615
- Позиция на схеме
- 0250
- Исполнение
- ASV47
- Период оборудования
- с 12-2008 до -
- Узел горелки CB-VL1.42
- Код оборудования
- 3832616
- Позиция на схеме
- 0250
- Исполнение
- ASV47
- Период оборудования
- с 12-2008 до -
- Узел горелки CB-VL1.55
- Код оборудования
- 3832617
- Позиция на схеме
- 0250
- Исполнение
- ASV47
- Период оборудования
- с 12-2008 до -
- Узел горелки CB-VL 1.55 P
- Код оборудования
- 3833026
- Позиция на схеме
- 0250
- Исполнение
- ASV47
- Период оборудования
- с 06-2009 до -
- ELCO FS-VL1.55 60HZ
- Код оборудования
- 3832368
- Позиция на схеме
- 0250
- Исполнение
- ASV47
- Период оборудования
- с 06-2012 до -
- Узел горелки CB-VL1.95
- Код оборудования
- 3832618
- Позиция на схеме
- 0250
- Исполнение
- ASV47
- Период оборудования
- с 12-2008 до -
- Узел горелки CB-VL1.95
- Код оборудования
- 3835866
- Позиция на схеме
- 0250
- Исполнение
- ASV47
- Период оборудования
- с 09-2016 до -
- Узел горелки CB-VL1.105
- Код оборудования
- 3835887
- Позиция на схеме
- 0250
- Исполнение
- ASV47
- Период оборудования
- с 09-2016 до -
- Узел горелки CB-VL1.105 60HZ
- Код оборудования
- 3832364
- Позиция на схеме
- 0250
- Исполнение
- ASV47
- Период оборудования
- с 06-2012 до -
- Узел горелки CB-VL1.105 KN
- Код оборудования
- 3836898
- Позиция на схеме
- 0250
- Исполнение
- ASV47
- Период оборудования
- с 09-2019 до -
- Узел горелки CB-VL1.105 KL
- Код оборудования
- 3836899
- Позиция на схеме
- 0250
- Исполнение
- ASV47
- Период оборудования
- с 09-2019 до -
- Узел горелки CB-VL1.105 KN 6H
- Код оборудования
- 3836900
- Позиция на схеме
- 0250
- Исполнение
- ASV47
- Период оборудования
- с 09-2019 до -
- Узел горелки CB-VL1.105 KL 6H
- Код оборудования
- 3836901
- Позиция на схеме
- 0250
- Исполнение
- ASV47
- Период оборудования
- с 09-2019 до -
Указание в перечне не подтверждает взаимозаменяемость с другими артикулами. Для подбора передайте фотографию шильдика горелки и маркировку установленной детали.
Технические характеристики
- Вес, кг
- 1.1
- Ширина, см
- 8
- Высота, см
- 11.5
- Длина, см
- 8.9
- Степень защиты
- IP54
- Заглушка байпаса
- Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером
- Порт вакуумметра
- 1⁄8 дюйма - 3.175 мм
- Порт манометра
- 1⁄8 дюйма - 3.175 мм
- Давление на выходе
- 2 бар
- Установка заглушки байпаса
- P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Вращающий момент
- 0,1 Н·м
- Максимальная скорость вращения
- 3 600 об/мин
- Номинальная скорость вращения
- 2 850 об/мин
- Сетчатый фильтр
- 6 см2; 150 мкм
- Выход на форсунку
- 1⁄8 дюйма - 3.175 мм
- Температура топлива
- от 0 до 60 oC макс. в насосе
- Всасывающая и обратная линия
- 1⁄4 дюйма NPTF (коническая резьба) - 6.35 мм
- Конструкция вала
- одна полость
- Заводские установки давления
- 9 бар
- Диапазон давления на форсунку
- от 7 до 14 бар
- Диаметр вала
- 8 мм
- Высота всасывания
- макс. 0.45 бар вакуума для предотвращения отделения воздуха от топлива
- Вид перекачиваемой жидкости
- дизельное топливо
- Метод установки
- втулочное ⌀32 мм
- Серия насоса
- AS: регулировка давления и электромагнитный клапан байпаса
- Производительность при давлении 11 бар и вязкости 5 сСт
- 39 л/ч
- Функция клапана
- регулировка давления и запирание
- Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт
- 39 л/ч
- Направление вращения вала (со стороны вала)
- D: вращение против часовой стрелки / форсунка справа
- Потребление электромагнитного клапана
- 9 Вт
- Максимальное давление электромагнитного клапана
- 25 бар
- Эксплуатационная вязкость
- от 2 до 12 мм2/с
- Напряжение электромагнитного клапана
- 220 - 240 В, 50/60 Гц
- Тип модели
- 1 ступенчатая с электромагнитным клапаном
- Давление на входе
- 1 бар
- Единица продажи
- шт
- Артикул OEM
- 13010118
Документация
Для исполнения 13010118 документ пока не опубликован. Чтобы проверить нужную схему и редакцию, передайте полную маркировку насоса и модель горелки.
